O britador de mandíbulas BB 250 foi projetado especificamente para aceitar grandes tamanhos de alimentação de até 120 x 90 mm. A largura da folga pode ser ajustada continuamente de 0 a 30 mm. Dependendo do material da amostra, tamanhos de partículas de até 2 mm podem ser obtidos, resultando em uma taxa de esmagamento de 45. Um rendimento de até 300 kg/h é possível com o BB 250.
Detalhes sobre os campos de aplicação, mecanismos de trabalho e materiais utilizados nos britadores de mandíbulas. A série de britadores de mandíbulas RETSCH está disponível em 8 tamanhos diferentes. O rendimento e a finura final dependem do tipo de britador, da largura da fenda selecionada e das propriedades de quebra do material da amostra.
Design robusto, manuseio e limpeza simples são as características dos modelos de britadores de mandíbulas RETSCH. Pequenas quantidades de amostra são processadas em lote; para quantidades maiores, os britadores podem ser operados continuamente.
Vídeo do Produto
Para quantidades de amostra de até 10 l, o BB 250 é usado em lotes; para volumes maiores, pode ser operado continuamente. Graças ao conceito modular da carcaça e da estrutura, este britador de mandíbulas é adequado para uma ampla gama de aplicações.

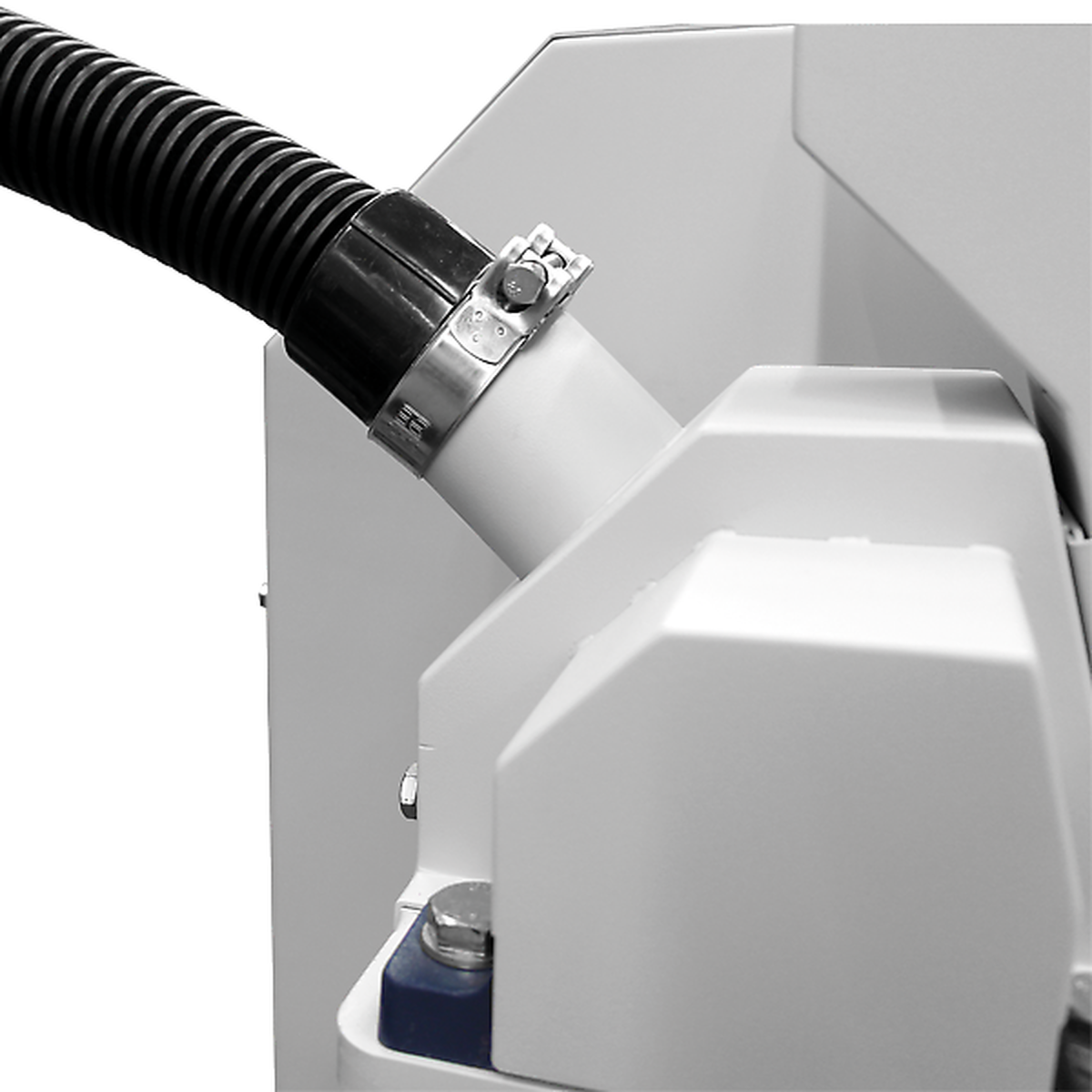

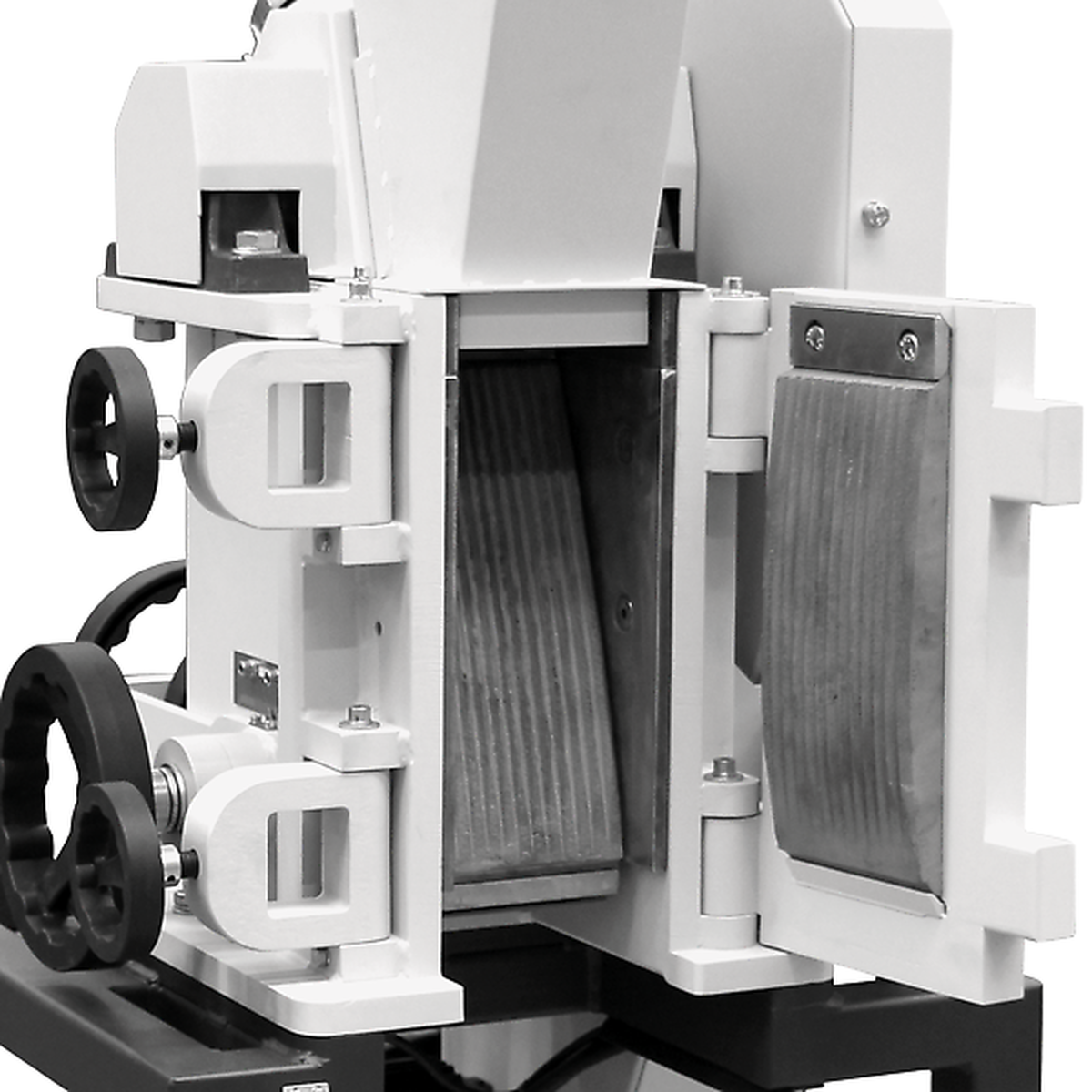

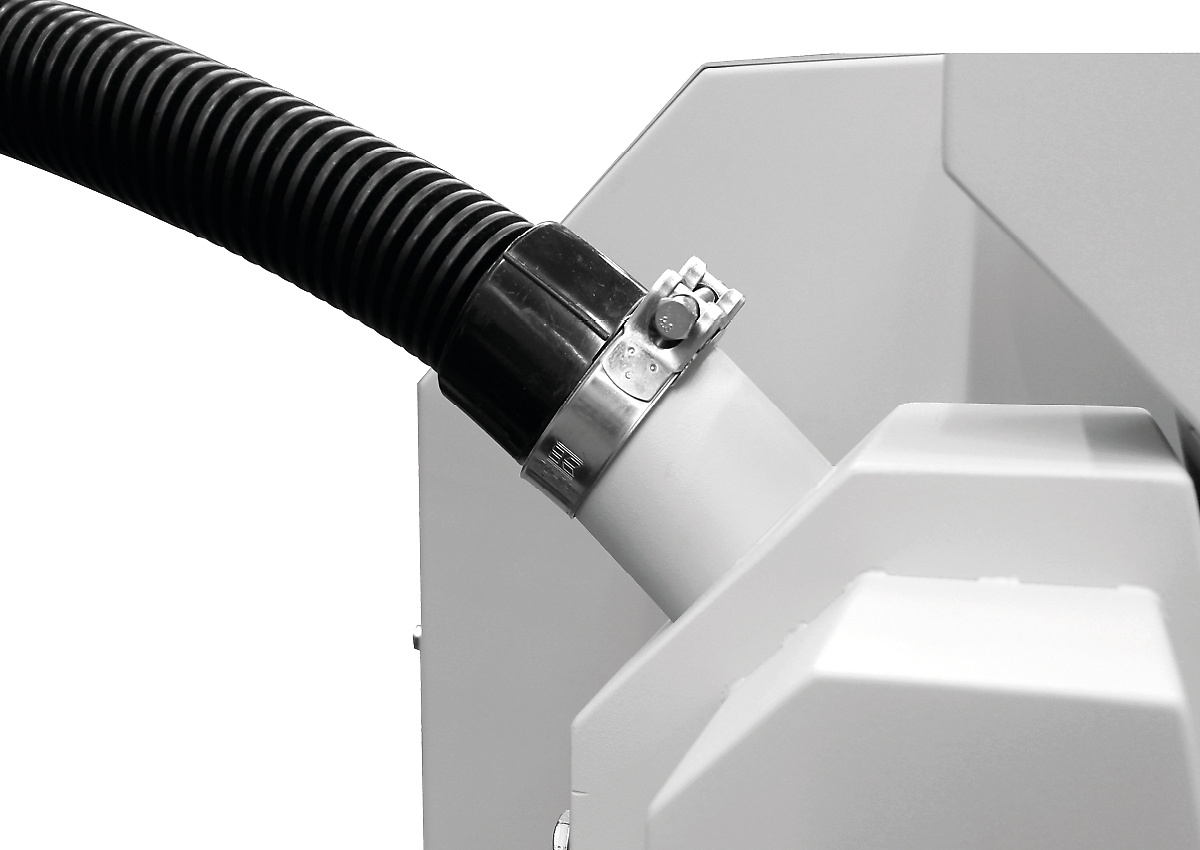

Uma porta frontal dá acesso direto à câmara de britagem a uma altura perfeita para limpeza ergonômica e fácil. O funil de alimentação com proteção contra respingos pode ser removido de forma rápida e fácil. O BB 250 possui conexão para aspiração de pó e é protegido contra sobrecarga mecânica. Uma escala indica o desgaste das mandíbulas de quebra, informando ao usuário quando é hora de uma troca.
A câmara de britagem está disponível em 6 materiais diferentes para garantir a preparação da amostra neutra para análise. As características técnicas e de segurança tornam este britador de mandíbulas ideal para preparação de amostras em laboratórios e para produção em pequena escala.

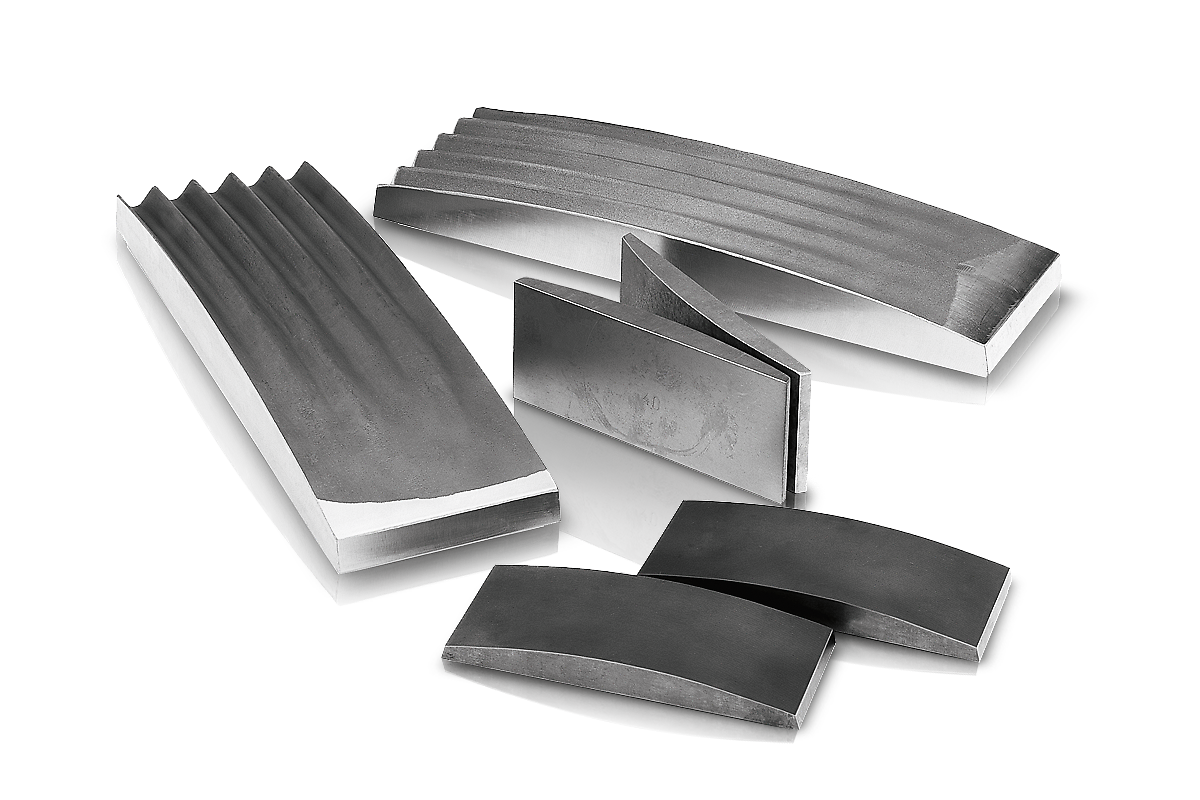

Mordentes de quebra e placas de desgaste estão disponíveis em cinco materiais diferentes a serem selecionados dependendo da amostra e da análise a ser realizada:

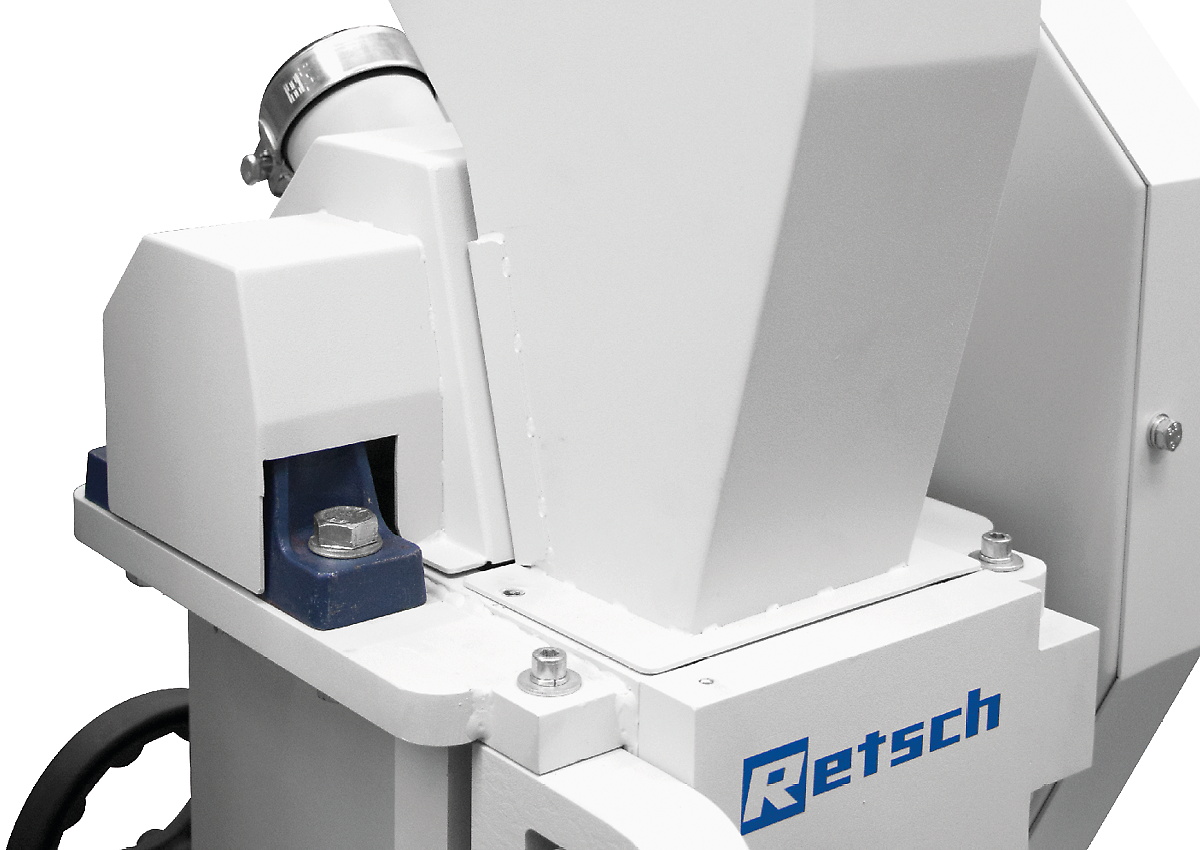

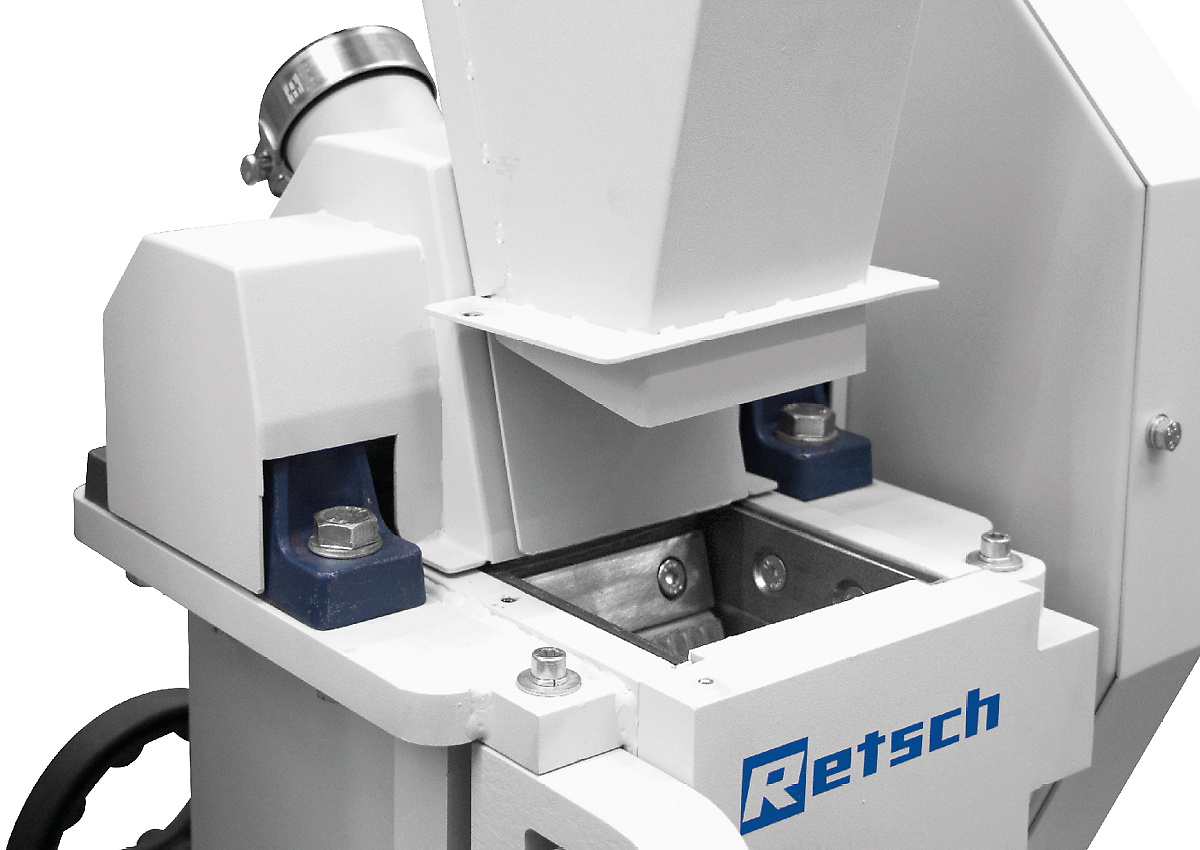

Três tipos de tremonhas estão disponíveis para o britador de mandíbulas BB 250.

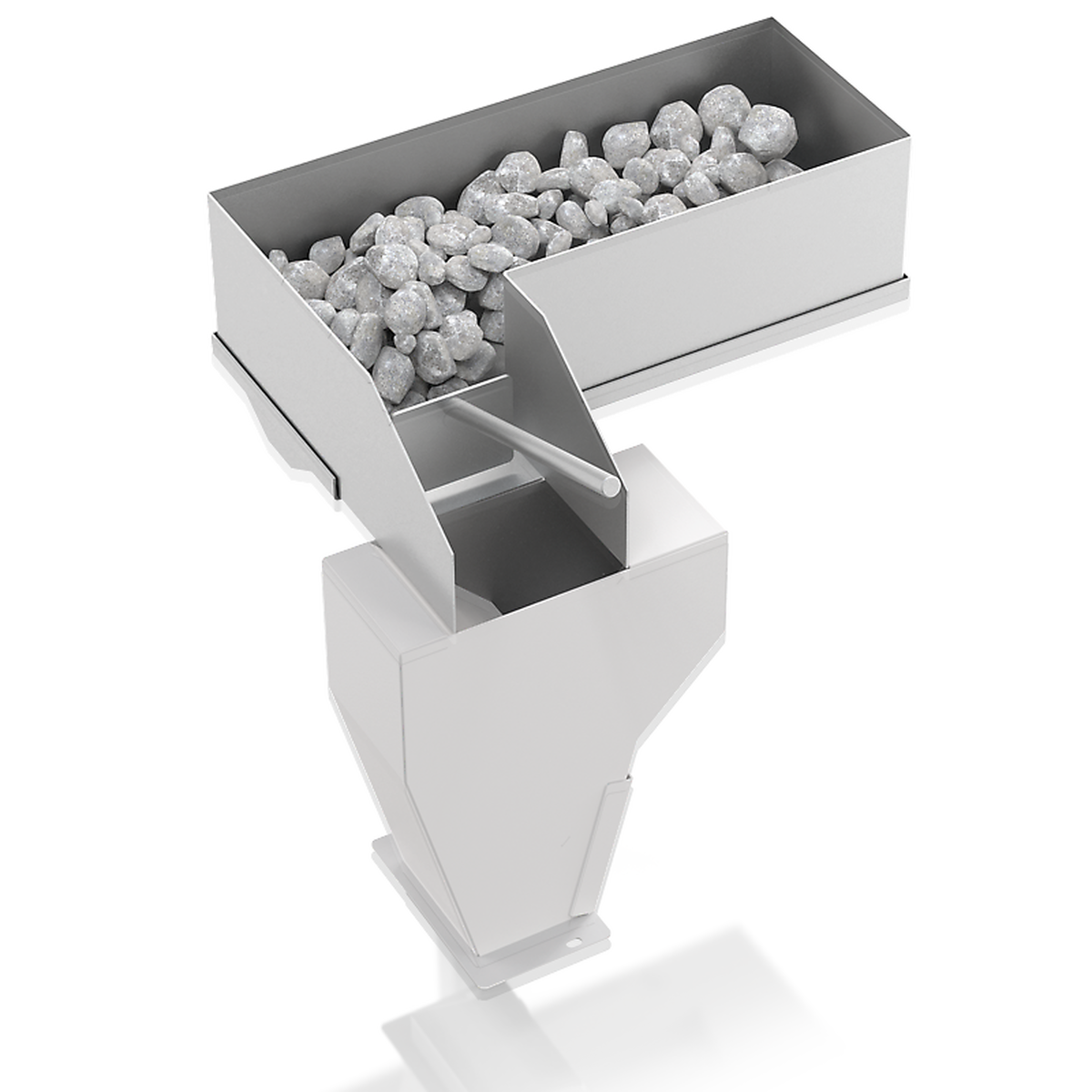

O funil padrão pode ser equipada opcionalmente com uma tremonha de alimentação especial. Este funil adicional pode ser colocado em uma mesa para carregar até 10 l de material de amostra. Ao anexá-lo ao funil padrão com uma haste de conexão, a amostra é alimentada no BB 250 com a ajuda de um empurrador manual.

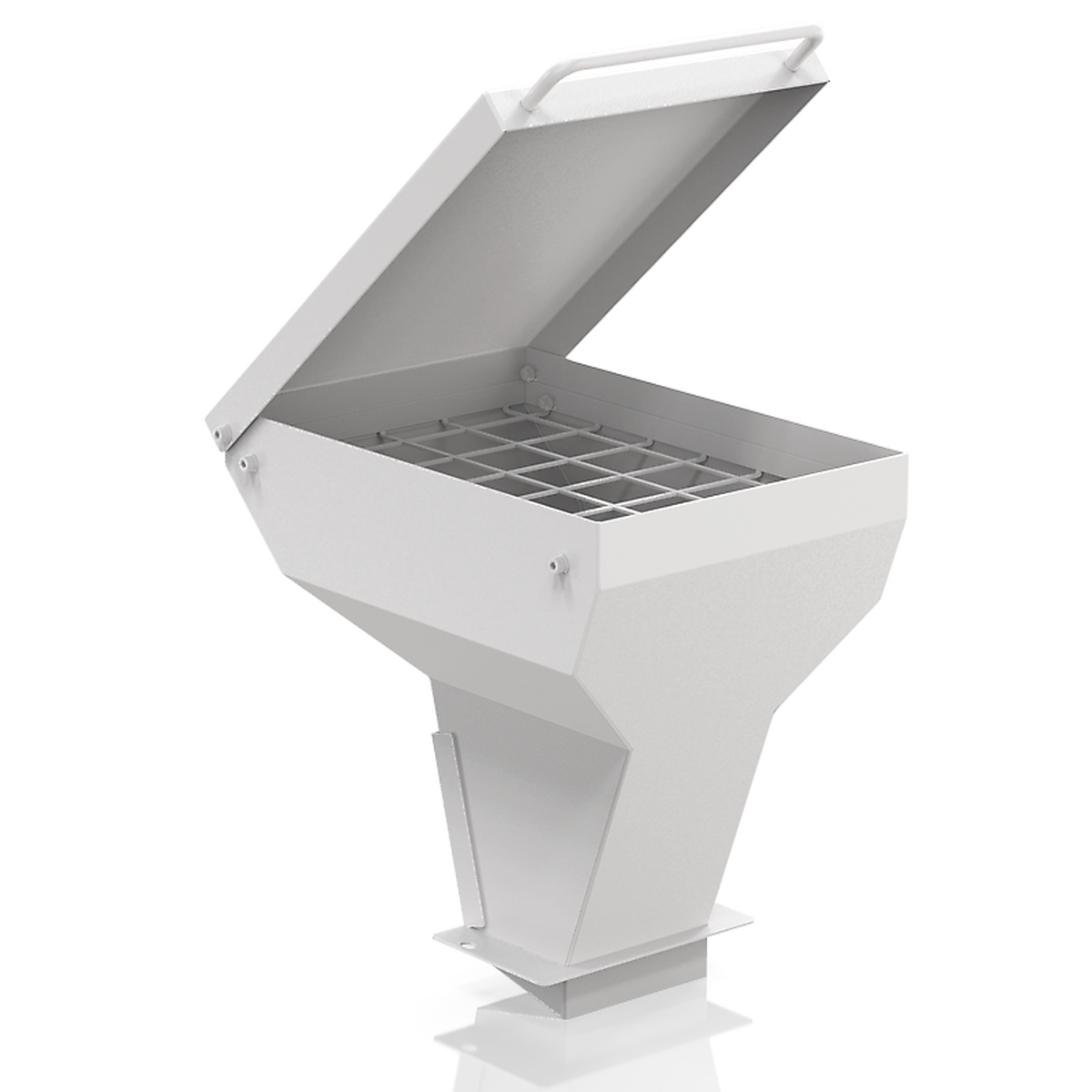

Um funil especial está disponível para alimentação rápida e fácil de núcleos de perfuração ou grandes quantidades de material a granel. A tampa pode ser fechada para servir como proteção contra respingos.
Além do recipiente padrão que aceita quantidades de amostra de até 10 l, duas opções estão disponíveis.

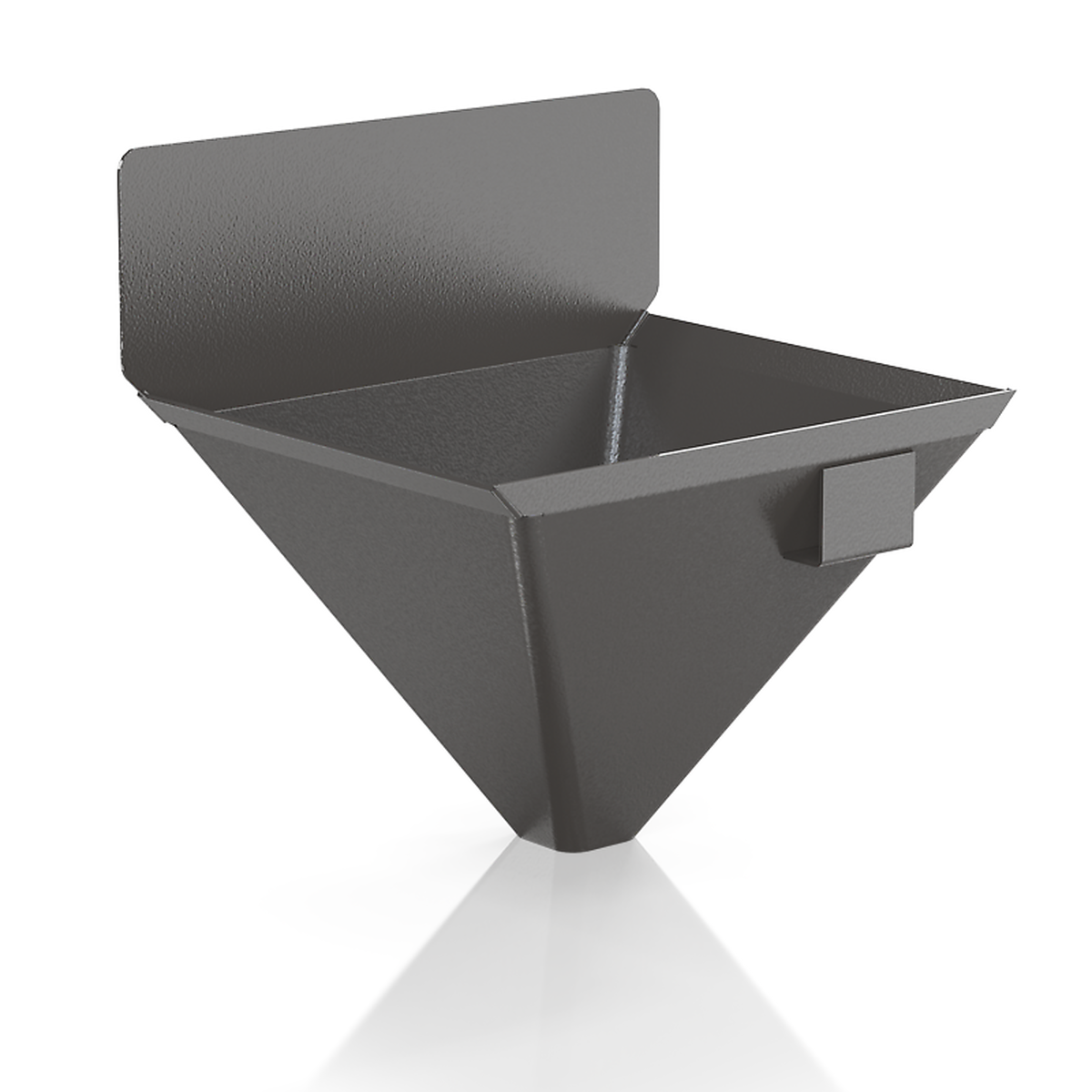

Para operação contínua, o funil de coleta com saída é a escolha ideal.

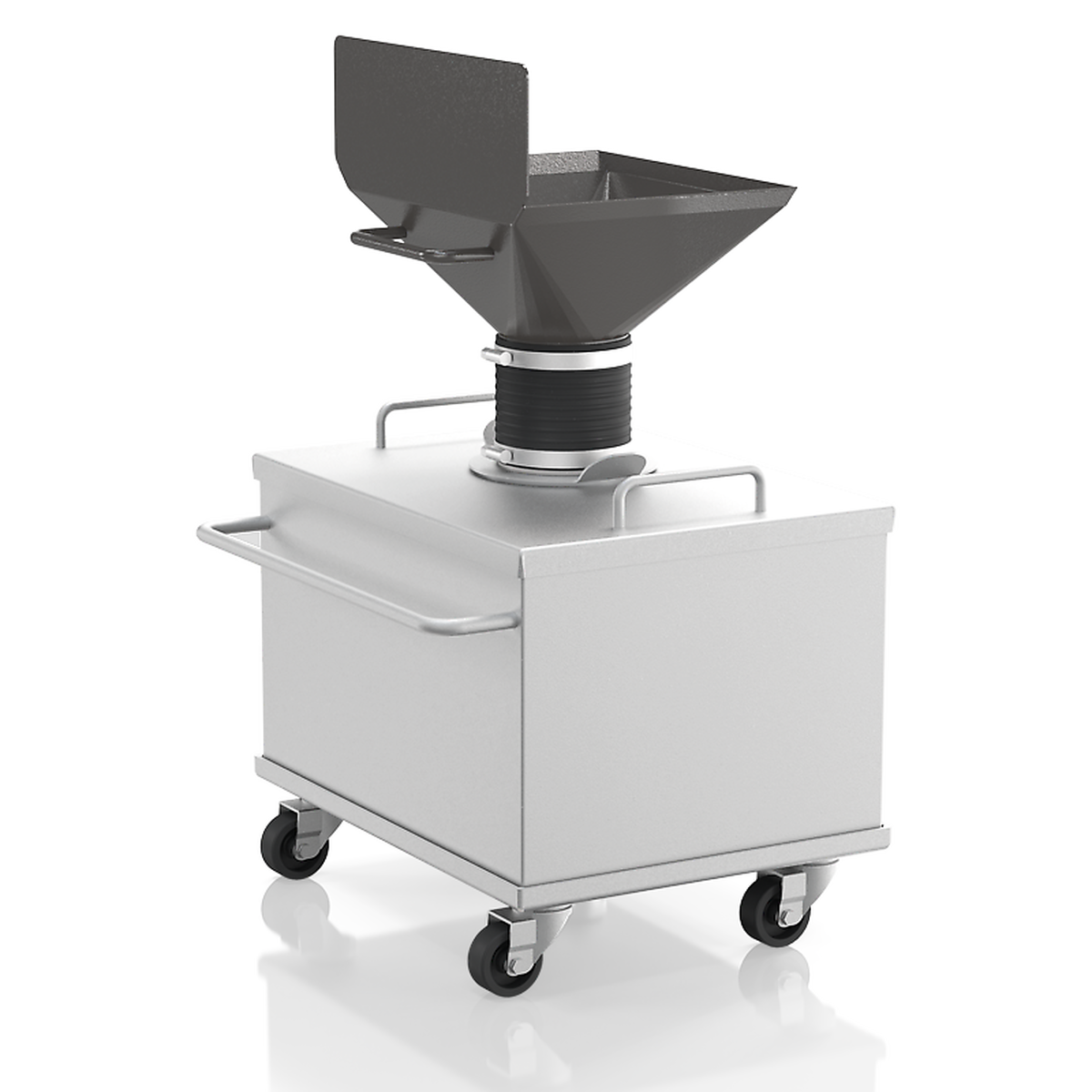

O recipiente de grande volume aceita até 26 litros de amostra e vem com um flange de conexão flexível e um transportador sobre rodas. Esta versão é a melhor escolha para operação livre de poeira.
Os potentes britadores de mandíbulas da RETSCH são ideais para britagem preliminar de materiais de construção, minérios, granito, cerâmica de óxido, quartzo, escória, silício, carvão, ligas de tungstênio, clínquer de cimento, etc.
clínquer de cimento
cerâmica
catalisadores
núcleo de perfuração
Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos
Aplicação | trituração grosseira e preliminar |
Campo de aplicação | engenharia / eletrônica, geologia / metalurgia, materiais de construção, meio ambiente / reciclagem, química / plásticos, vidro / cerâmica |
Material a processar | médio-duro, duro, quebradiço, duro |
Princípio de fragmentação | Força de compressão da amostra |
Granulometria inicial* | < 120 x 90 mm |
Granulometria final* | < 2 mm |
Taxa de transferência* | 300 kg/h |
Material das ferramentas de moagem | aço ao manganês, aço inoxidável, carbeto de tungstênio, aço para trituração isenta de metais pesados, stainless steel 316L, NiHard4 |
Abertura da mandíbula | 120 x 90 mm |
Ajuste de largura de fenda | 0 - 30 mm |
Indicação de largura da fenda | Escala |
Ajuste de ponto zero | Sim |
Exibição da taxa de uso | sim, até menos 10 mm |
Funil removível | Sim |
Aspirador de pó | Sim |
Lubrificação Central | - |
Versão para inclusão em linha | Opcional |
Capacidade do coletor | 10 l |
Estrutura da base | Variação de Estrutura (ajustável para britagem contínua) |
Acionamento | motor trifásico |
Potência de acionamento | 3.0 kW |
Dados de conexão elétrica | diferentes opções |
Conexão elétrica | trifásico |
Código de proteção | IP 55 |
C x A x P fechado | 695 x 1399 x 719 mm |
Peso líquido | ~ 350 kg |
Normas e padrões | CE |
O britador de mandíbulas BB 250 é um britador de alimentação forçada robusto e poderoso. O material de alimentação passa pela tremonha sem rebote e entra na câmara de britagem.
A redução de tamanho ocorre na área em forma de cunha entre o braço de britagem fixo e um movido por um eixo de acionamento excêntrico. O movimento elíptico esmaga a amostra que é movida em direção à fenda de esmagamento por gravidade.
Assim que a amostra for menor do que a largura da folga de descarga, ela cai em um coletor removível dentro do britador de mandíbulas. O ajuste contínuo da largura da folga com escala garante uma redução de tamanho ideal de acordo com a largura da folga definida.
Sujeito a alterações técnicas e erros
