Os moinhos de rotor são usados para redução de tamanho de alta velocidade de materiais macios a médio-duros, bem como materiais fibrosos ou sensíveis à temperatura.

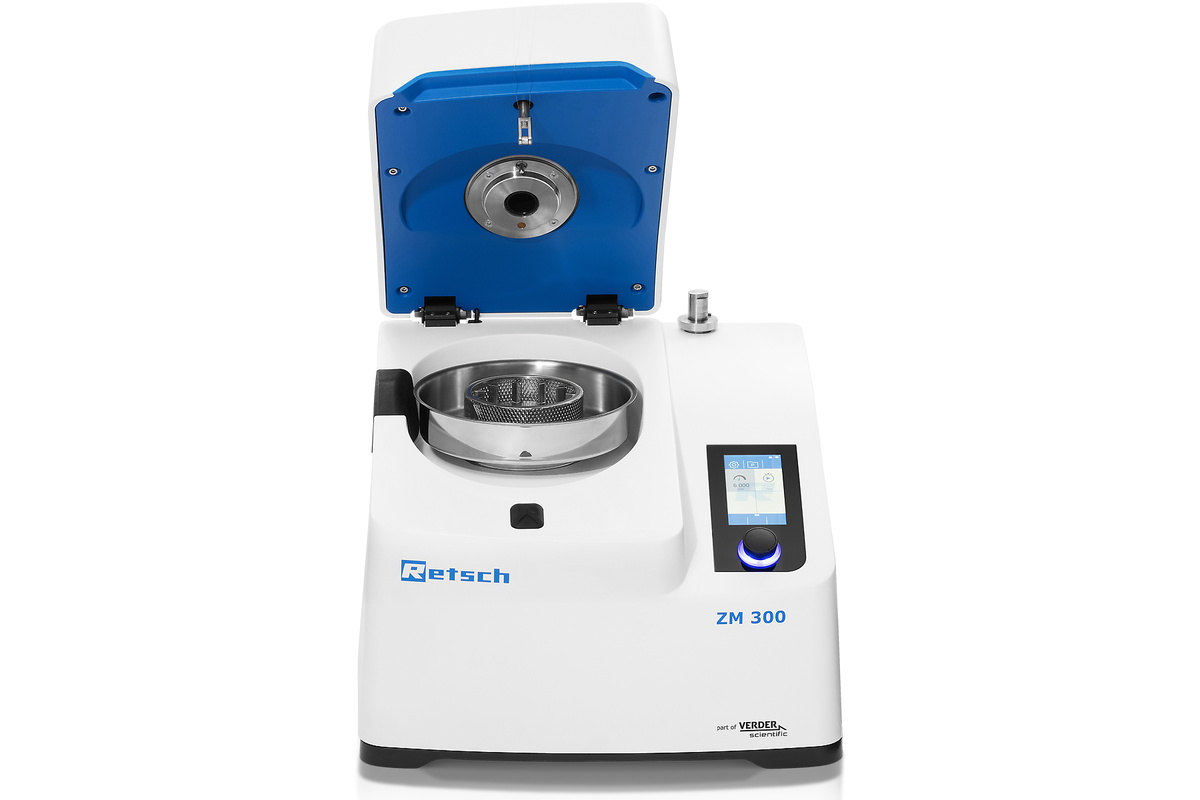

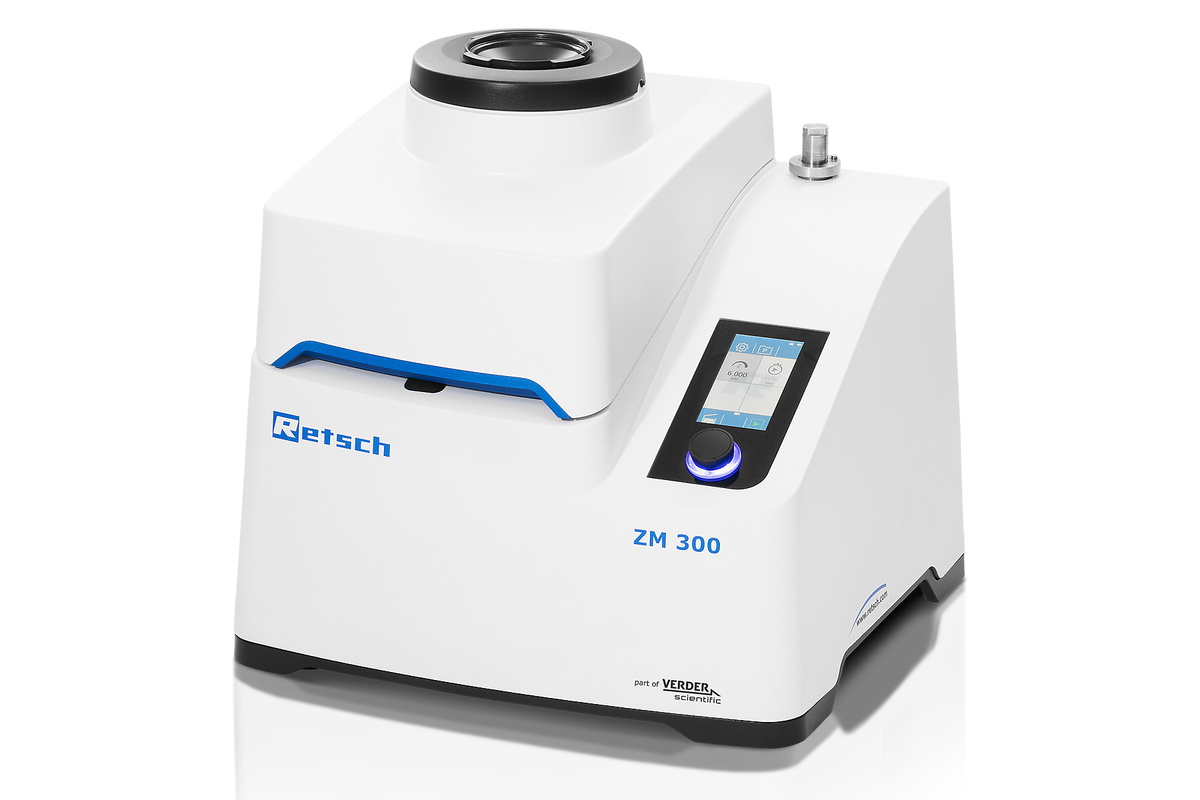

O poderoso Moinho Ultra Centrífugo ZM 300 oferece o máximo desempenho de moagem combinado com facilidade de uso. A velocidade variável de 6.000 a 23.000 rpm permite uma preparação de amostra suave e neutra para análise em um tempo muito curto.
Graças a um sistema de monitoramento de temperatura integrado, a reprodutibilidade é garantida mesmo para longos processos de moagem ou pulverização de grandes volumes de amostra.
A ampla seleção de rotores, peneiras de anel e cassetes torna o ZM 300 um verdadeiro polivalente que atende aos requisitos de uma grande variedade de tarefas de redução de tamanho.
"Muito fácil de operar o dispositivo. Relativamente fácil de limpar após a moagem (evitando contaminação cruzada)."
Jaap Winkelhorst
BASF
"A moagem é muito rápida. Usamos a conexão de ciclone que facilita o processo de moagem com grandes remendos."
Eija Fogelholm
Finnish Customs Laboratory
"Este equipamento é obrigatório para laboratórios de ciência e aplicação de ingredientes. Fácil de usar, baixa manutenção e seguro de operar. Ele fornece resultados reprodutíveis. "
Petros Gebreselassie
Ashland Inc.
"O moinho Ultra centrífugo Retsch é o único “moinho” que nos forneceu o tamanho da partícula e, portanto, o melhor resultado analítico (por exemplo, teor de óleo) em uma variedade de tipos de amostras de sementes oleaginosas. Mais de 30 anos no laboratório, permitem-me chamar os moinhos/trituradores Retsch como o “padrão ouro” quando se trata de preparação de amostras."
Douglas DeClercq
DRD
"Este é o melhor moinho em nosso laboratório. Também temos outras marcas, mas o moinho Retsch está no topo do ranking. Todas as peças de aço inoxidável são muito mais fáceis de limpar. "
Tai Ha
Nebraska Department of Agriculture Laboratory
"Este moinho tem um desempenho maravilhoso. Temos o nosso há quase 5 anos e não tivemos nenhum problema. Moemos de 300 a 500 amostras por semana
Mary Ann Barrett
Jennie-O Turkey Store
"Produto altamente eficaz, fácil de usar e de alta qualidade."
Ashley Brown
ISK Biosciences Corporation
"Instrumento de alta qualidade, tempo de processamento rápido, fácil de usar e limpar! "
Alec Keyzer
Bureau Veritas
A faixa de velocidade de 6.000 a 23.000 rpm permite uma ótima adaptação do processo de moagem aos requisitos da amostra, mantendo o tempo de moagem o mais curto possível e o aumento de temperatura o mais moderado possível. Muito calor pode ter um efeito negativo nos resultados de moagem, por exemplo, se a umidade ou componentes voláteis escaparem.
O ZM 300 está equipado com um sensor de temperatura integrado que mede a temperatura da tampa do cassete próximo à peneira anelar. A temperatura medida é mostrada constantemente no display do moinho, permitindo ao usuário otimizar o processo de moagem e melhorar a reprodutibilidade.
Isso é especialmente importante para trabalhos com fertilizantes porque a estabilidade térmica dos componentes é crucial para manter a eficácia e a segurança do produto final. Fertilizantes podem conter compostos sensíveis ao calor que, se degradados, podem não apenas perder sua eficácia como nutrientes, mas também gerar subprodutos indesejáveis ou até perigosos. A capacidade de monitorar e controlar a temperatura durante o processo de moagem com o Moinho Ultra Centrífugo ZM 300 ajuda a garantir que as propriedades químicas desejadas dos fertilizantes sejam preservadas, otimizando a liberação e a absorção de nutrientes pelas plantas.
A velocidade máxima dos moinhos centrífugos clássicos, como o amplamente utilizado ZM 200, geralmente é limitado a 18.000 rpm (velocidade periférica do rotor 98 m/s). A ZM 300 atinge uma velocidade máxima de 23.000 rpm (velocidade periférica do rotor 118 m/s) e produz partículas que são 15 a 20% mais finas em comparação, dependendo do material.
A velocidade mais alta tem um impacto particularmente positivo nos tamanhos de moagem de amostras de polímero que são pulverizadas criogenicamente, ou de materiais fibrosos como feno. Comparado aos modelos com velocidade máxima de 18.000 rpm, o rendimento pode ser aumentado em 10 a 15%.

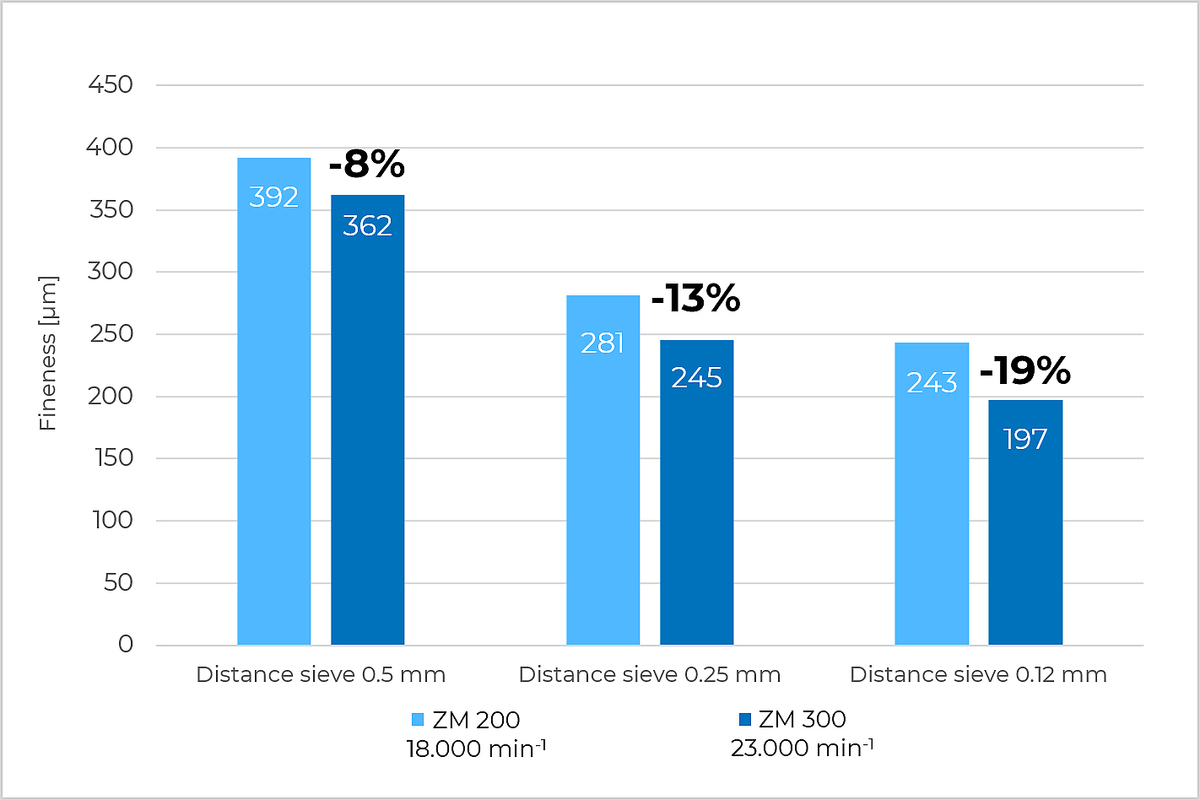

Tamanhos de moagem de materiais plásticos (POM ou PP) após moagem com diferentes peneiras e velocidades. A velocidade de 23.000 rpm resulta em maior finura para todas as peneiras em comparação com a moagem a 18.000 rpm. Por exemplo, uma redução de 19% na finura pode ser alcançada quando o POM é moído com uma peneira de 0,12 mm a 23.000 rpm

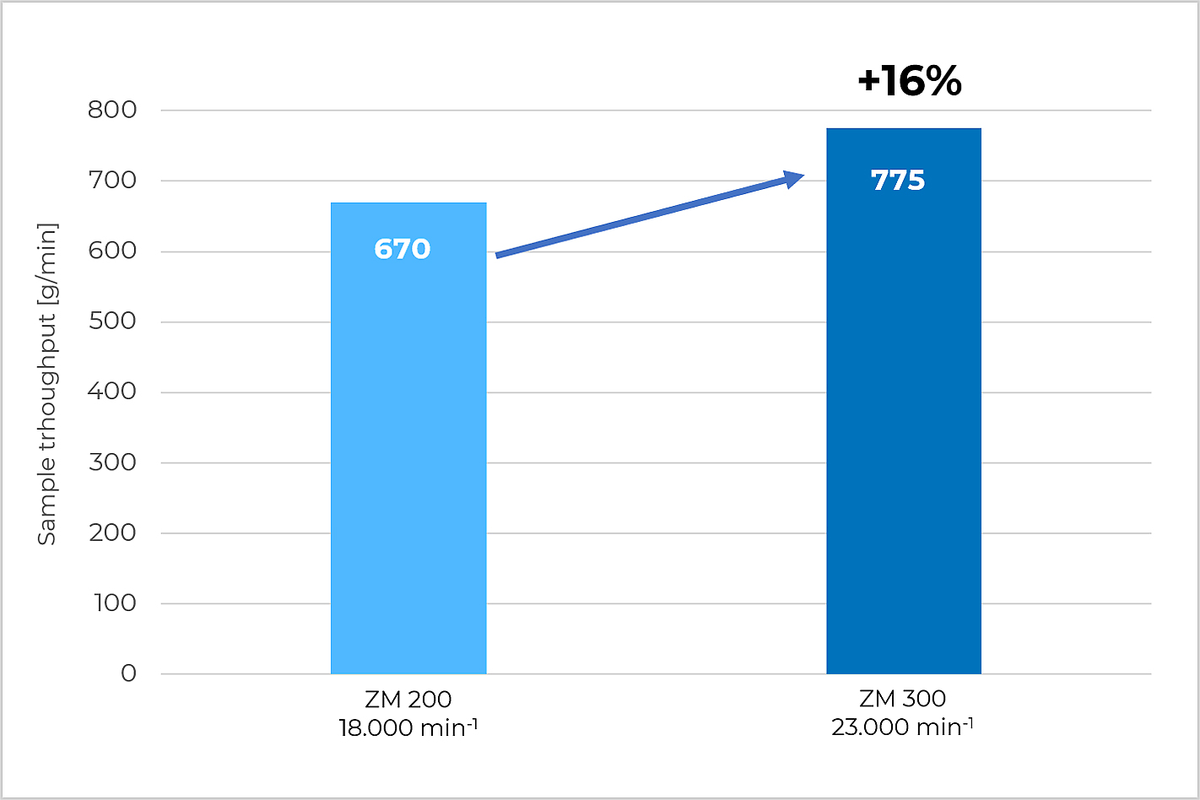

O rendimento máximo da amostra, por ex. ao triturar ração de frango com peneira de anel de 0,5 mm, pode ser aumentada em 16% ao triturar na velocidade máxima de 23.000 min-1 em vez de 18.000 min-1.
O teor de finos em uma amostra pulverizada pode ser controlado por redução de velocidade. Se, por exemplo, os grãos de uma amostra de ração animal forem moídos grosseiramente para evitar a formação de poeira, uma redução para 6.000 - 10.000 rpm fornecerá o resultado desejado.
Graças à velocidade variável, o ZM 300 pode ser adaptado de forma flexível a todos os requisitos na indústria de alimentos e rações, indústria química e na agricultura.
A moagem criogênica ou a frio é a solução ideal para pulverizar amostras que não podem ser reduzidas à finura necessária à temperatura ambiente. Este procedimento envolve o uso de auxiliares de moagem, como nitrogênio líquido (-196 °C) ou gelo seco (-78 °C) para fragilizar o material da amostra por resfriamento e, assim, melhorar o comportamento de quebra. Além disso, componentes altamente voláteis são melhor preservados na amostra por resfriamento. A moagem criogênica é fácil de realizar com o ZM 300 e é recomendada especialmente para plásticos ou amostras muito sensíveis à temperatura. O vídeo mostra o processo com o modelo antecessor ZM 200, que é idêntico no ZM 300.
Este vídeo mostra a moagem com gelo seco de grânulos plásticos com o ZM 200, que também se aplica ao ZM 300.

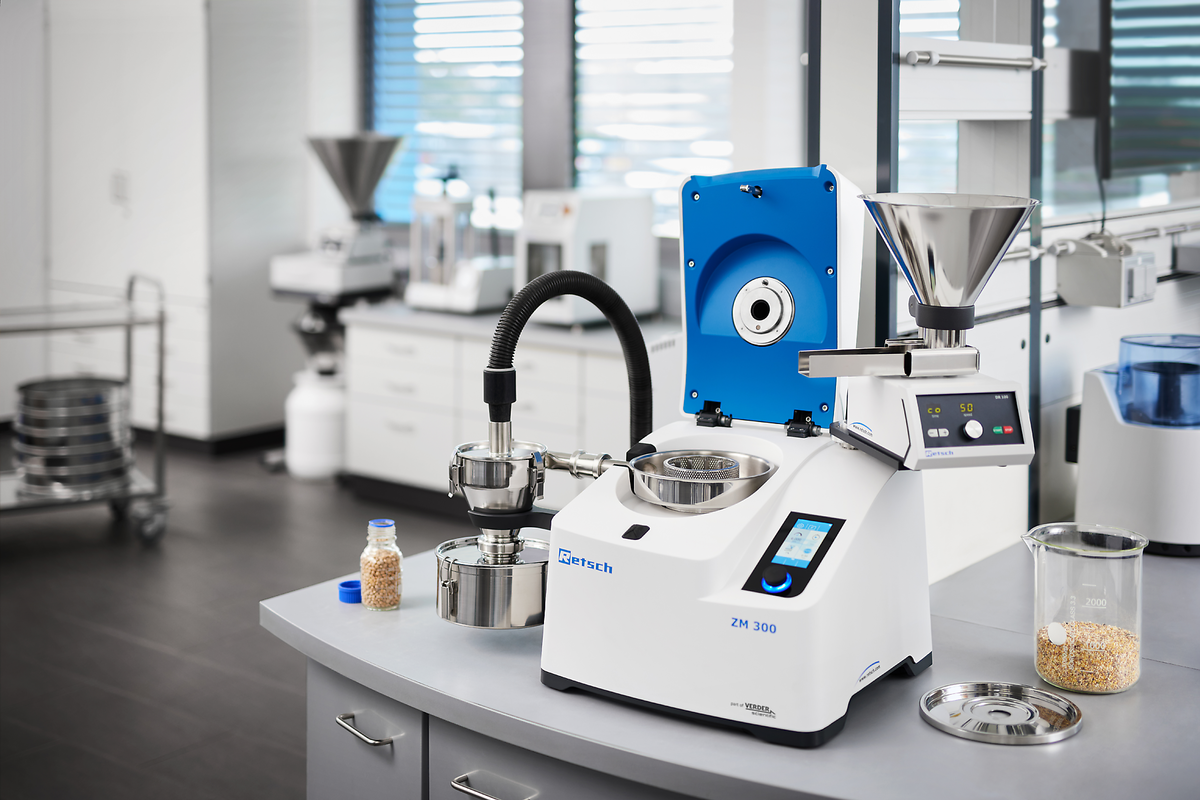

Quando operado com a combinação opcional de ciclone-sucção, o ZM 300 também é adequado para moer materiais de amostra de baixa densidade ou sensíveis ao calor.

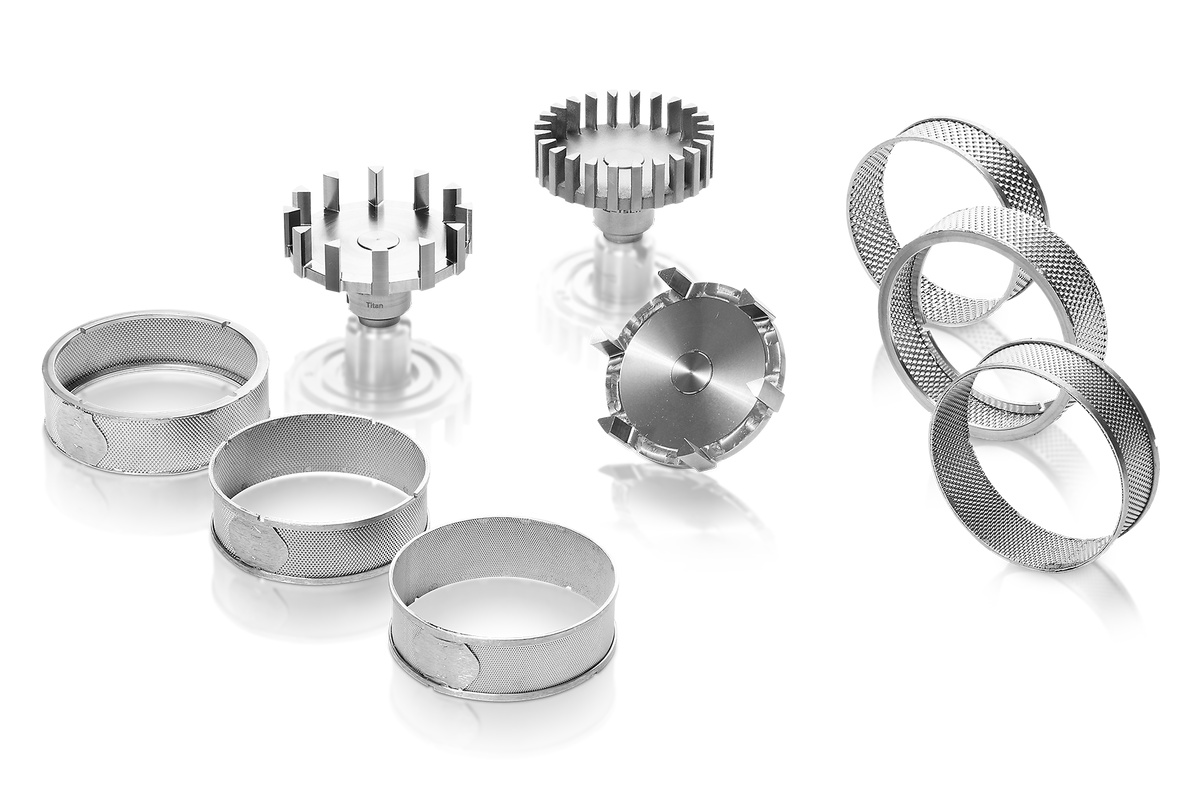

A ampla seleção de acessórios permite uma adaptação ideal a todos os requisitos de redução de tamanho. A finura desejada é determinada pelo tamanho da abertura da peneira anelar. Como regra geral, cerca de 80% da amostra é cerca de metade do tamanho da abertura da peneira selecionada após a moagem. As peneiras estão disponíveis com tamanhos de abertura que variam de 0,08 a 10 mm.

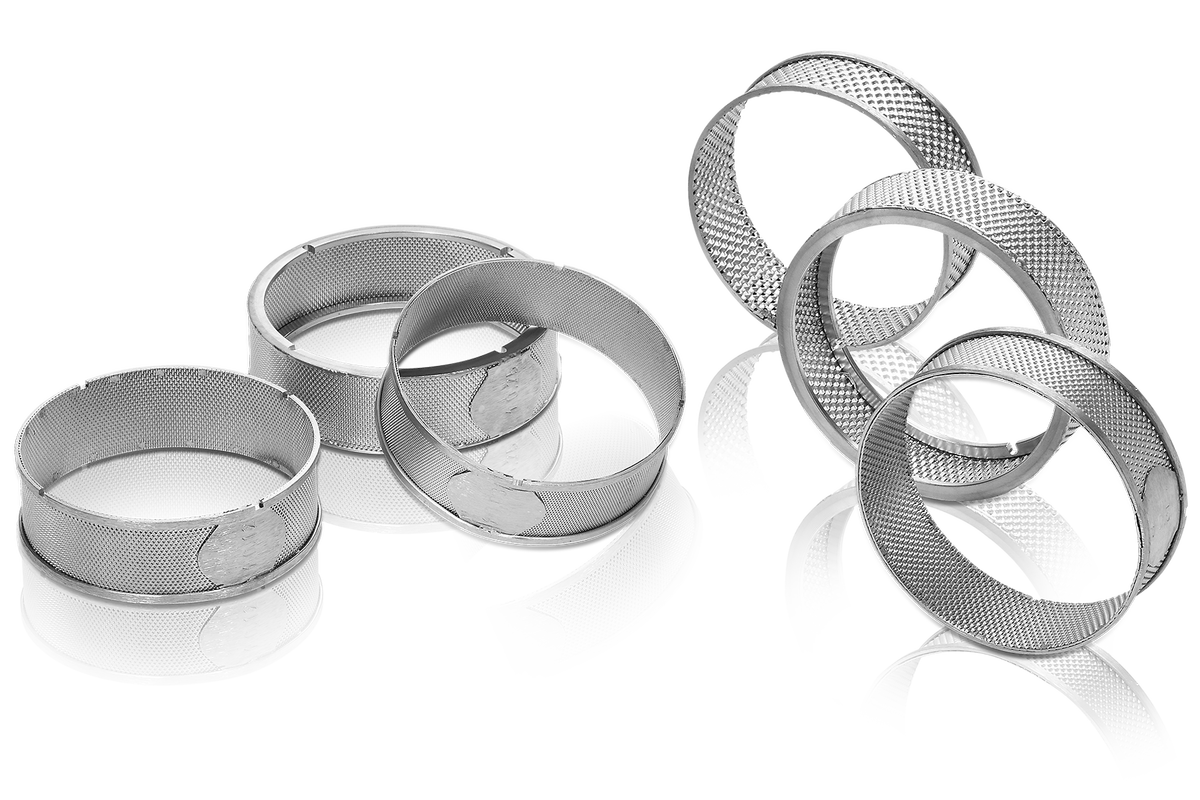

Para o ZM 300 são usadas peneiras de anel com aro reforçado que são equipadas com quatro ranhuras para travamento seguro. As peneiras de distância, também presas e fixadas por quatro ranhuras, possuem um espaço entre a malha da peneira e o rotor, o que reduz os efeitos de cisalhamento e, portanto, a geração de calor.

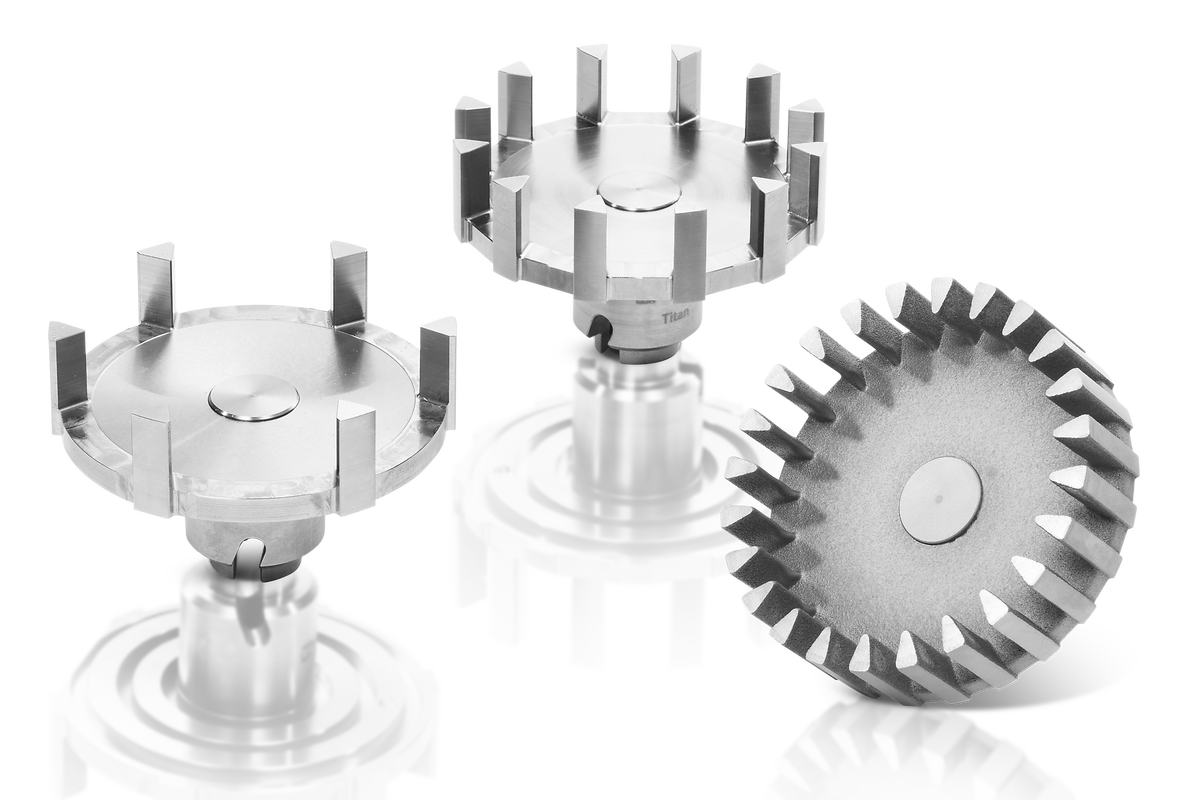

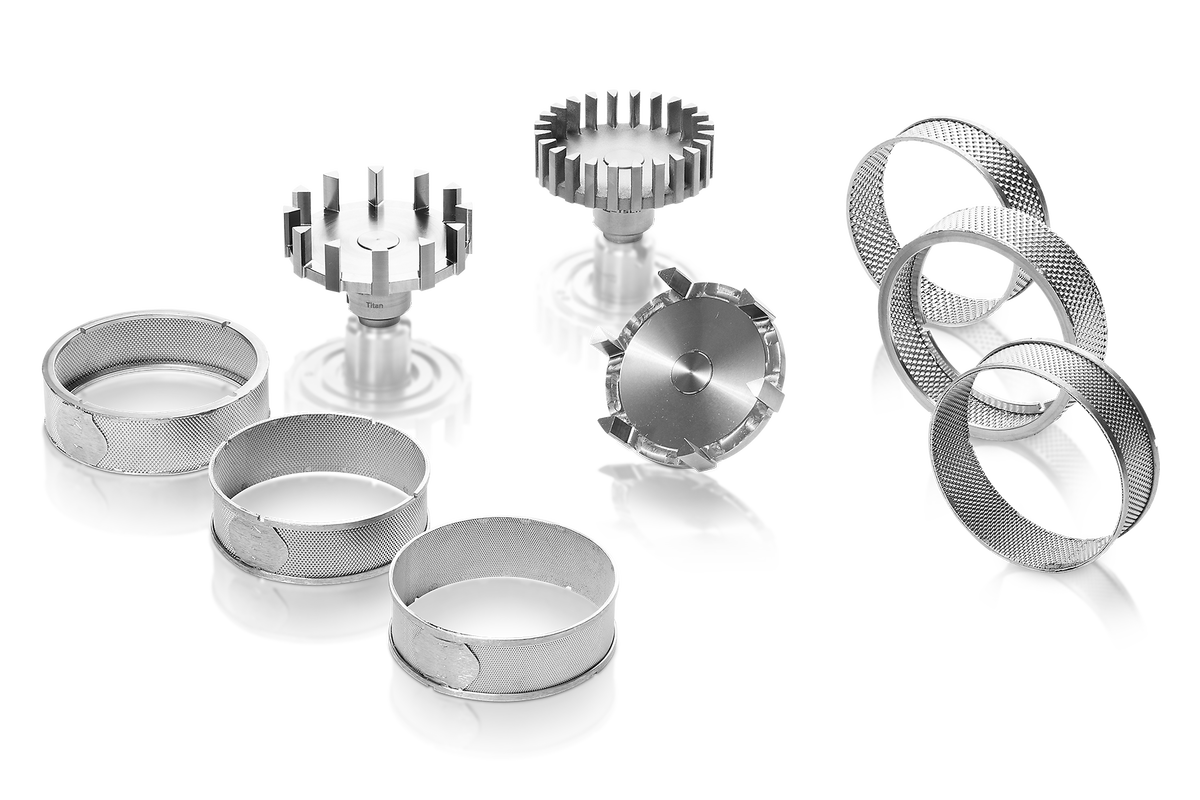

Os rotores estão disponíveis com 6, 12 ou 24 dentes. O rotor padrão com 12 dentes é adequado para quase todos os materiais e requisitos. Para amostras fibrosas, como palha, o rotor com 6 dentes é normalmente usado, enquanto para amostras finas o rotor com 24 dentes é mais adequado.
Para trabalhos sem contaminação ou para pulverização de amostras abrasivas, estão disponíveis ferramentas de moagem em vários materiais: titânio (revestimento de titânio-nióbio), aço 1.4404, revestimento de carboneto de tungstênio.

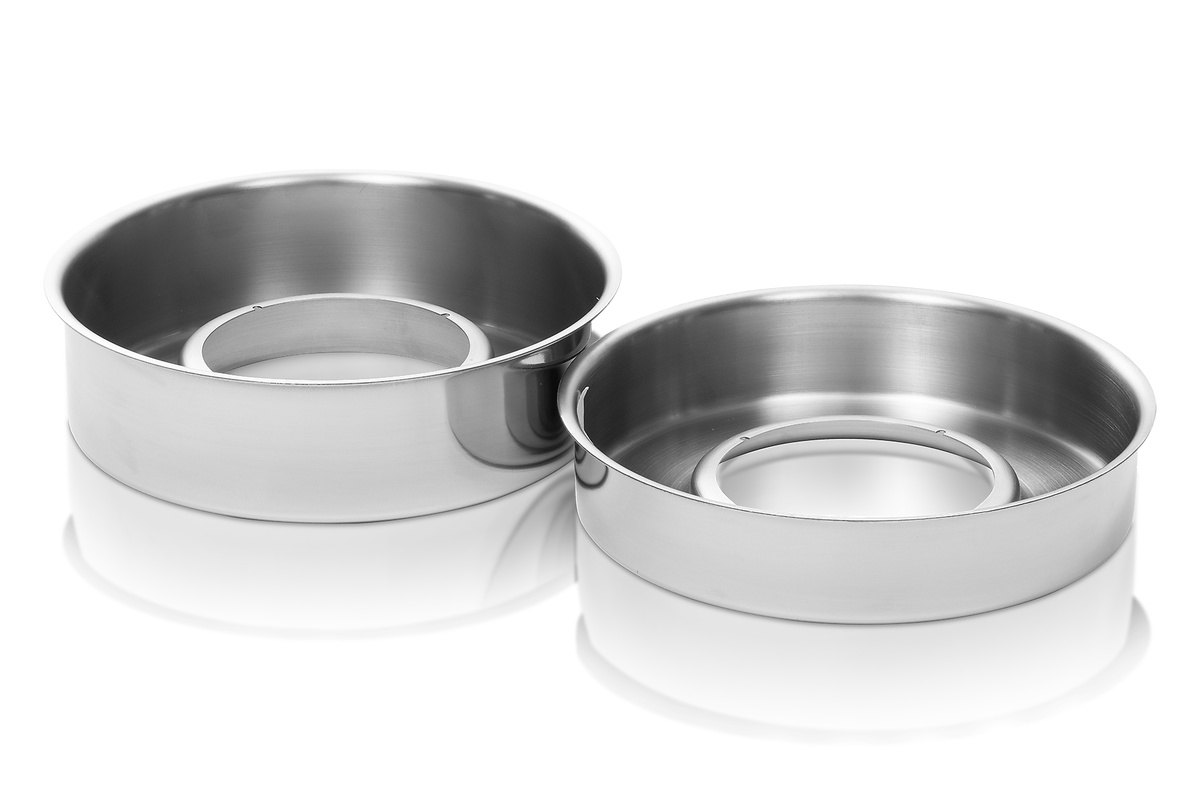

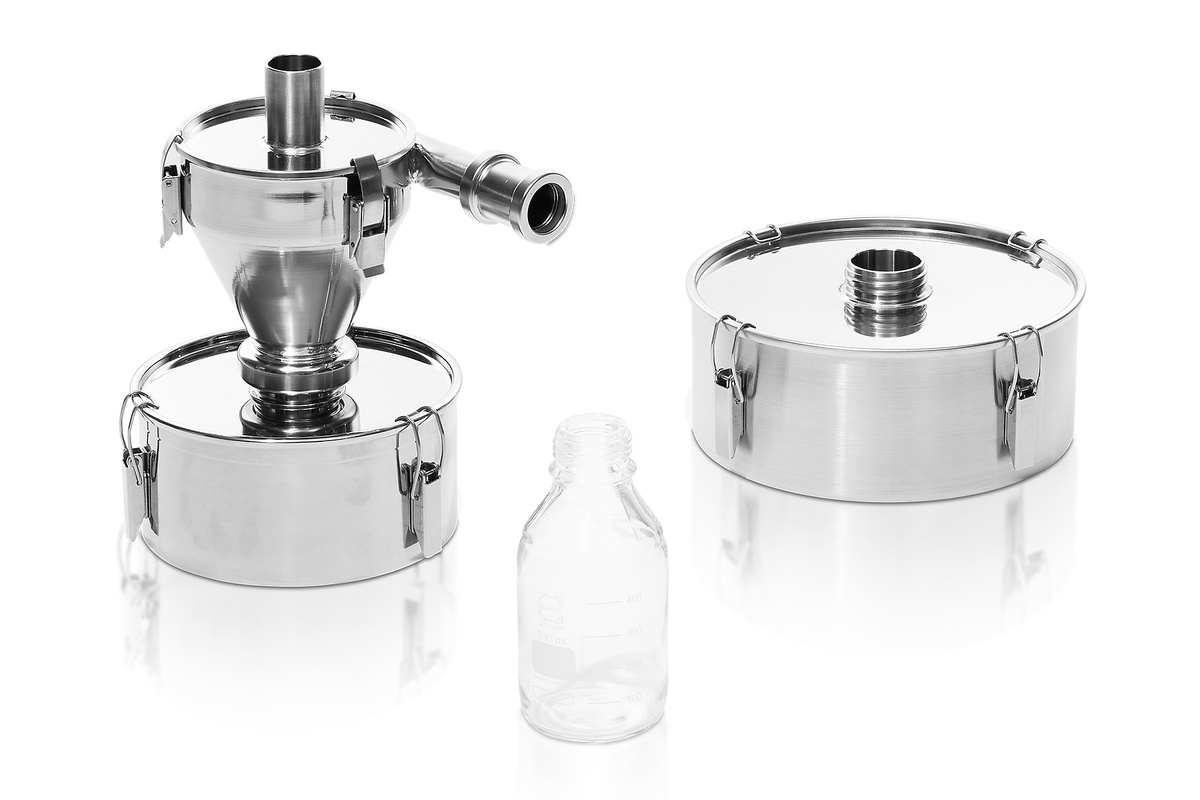

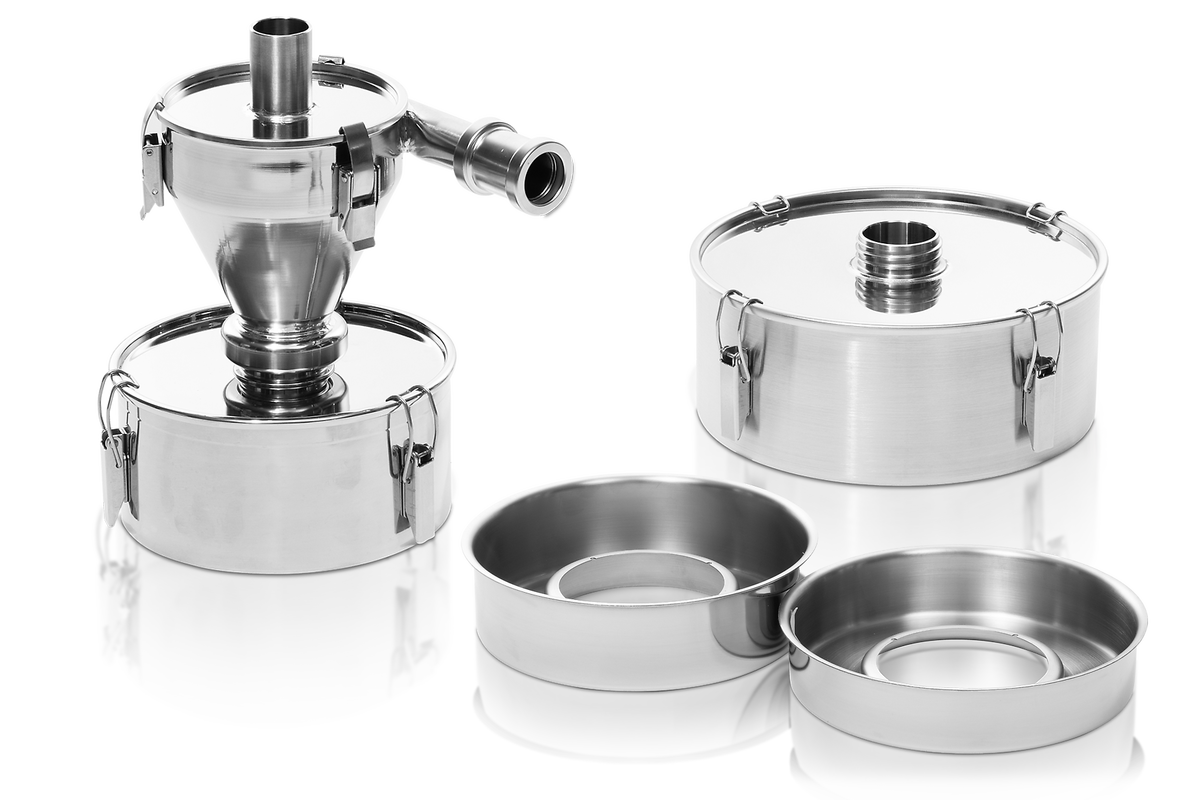

No recipiente de coleta padrão com volume nominal de 900 ml, até 300 ml de amostra podem ser moídos em uma etapa de trabalho. Com o cassete de grande volume, o volume útil pode ser dobrado para 600 ml. Ao utilizar um cassete com ciclone, vários vasos coletores de até 4.500 ml de volume útil estão disponíveis.

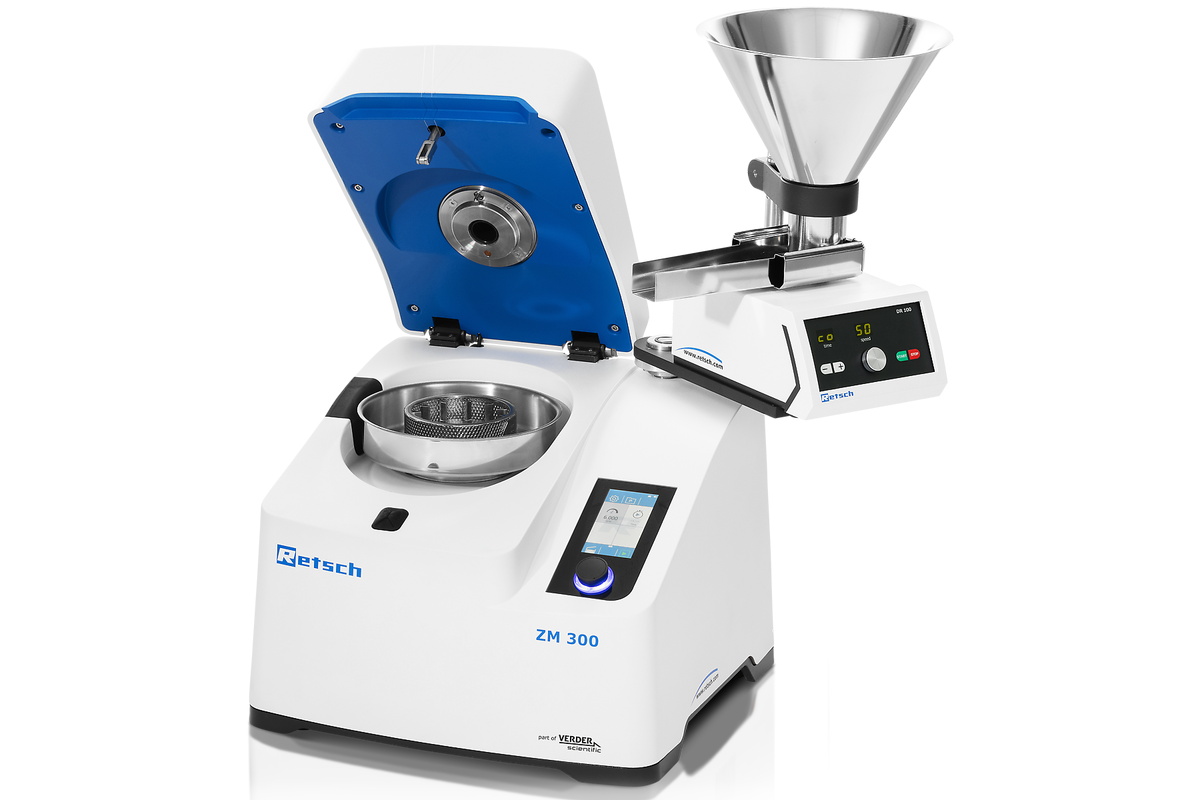

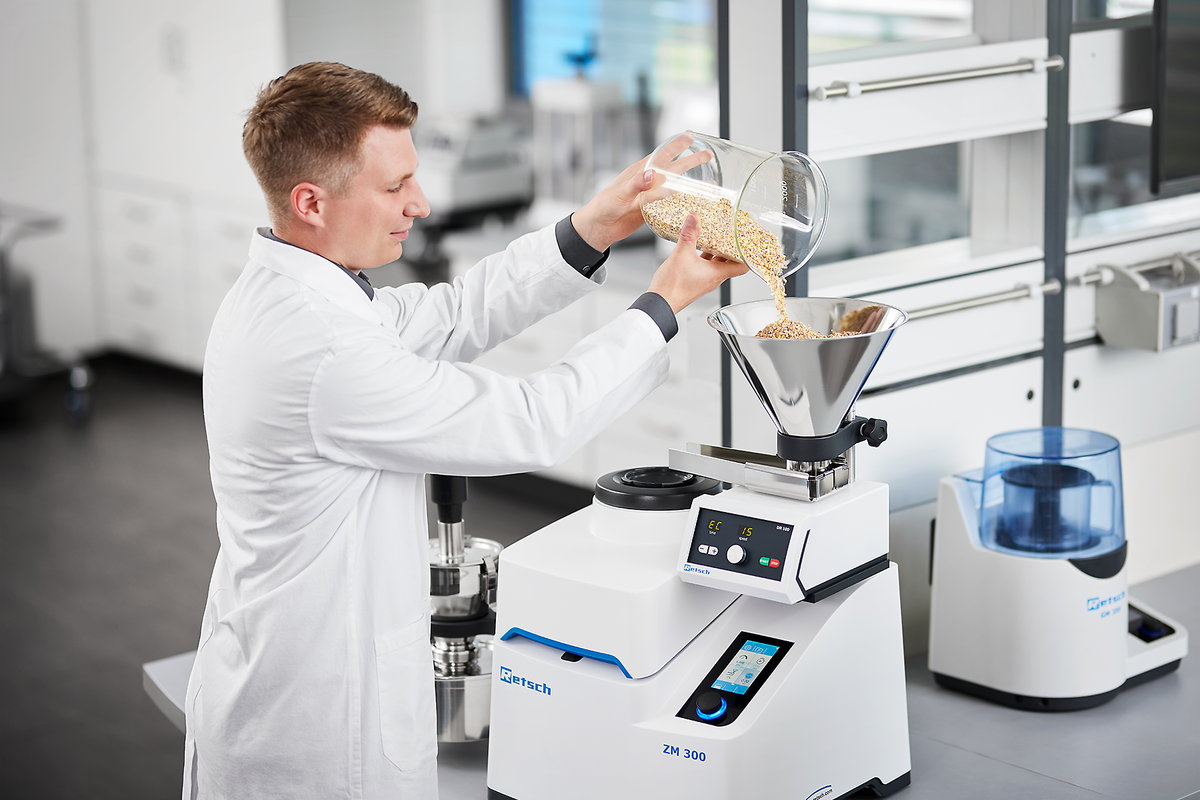

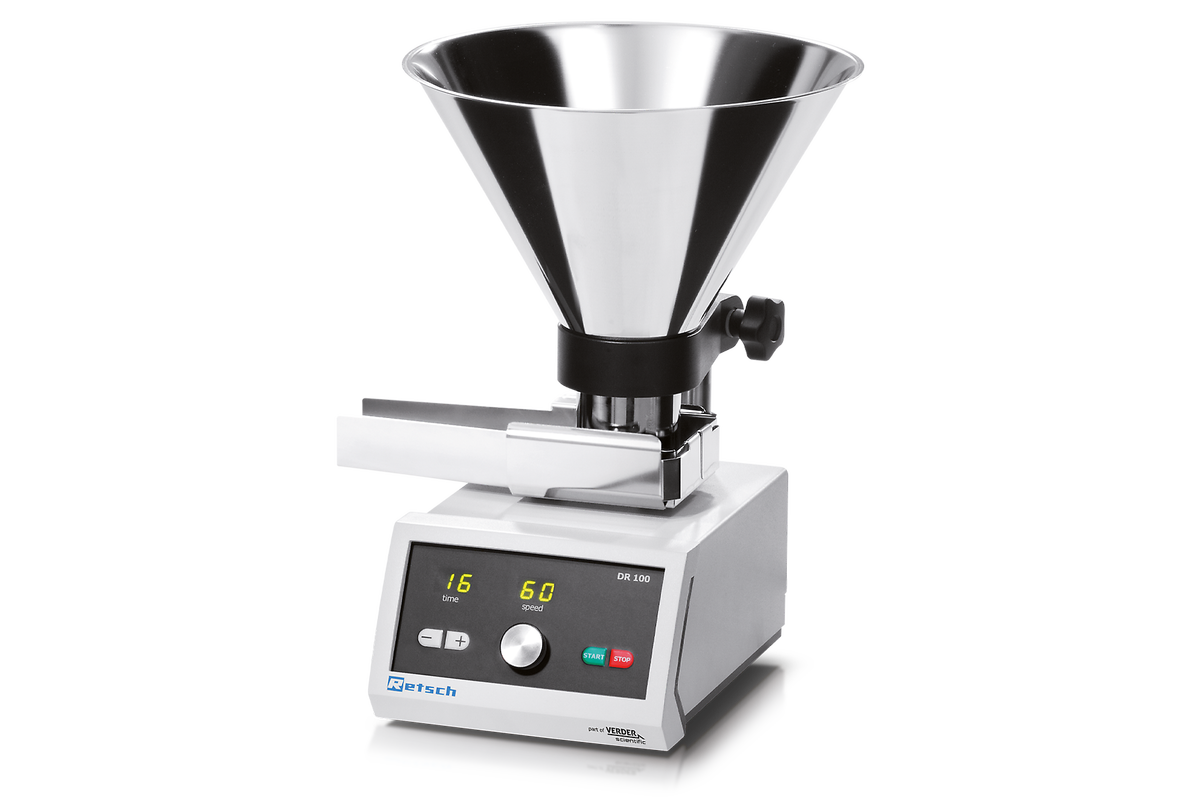

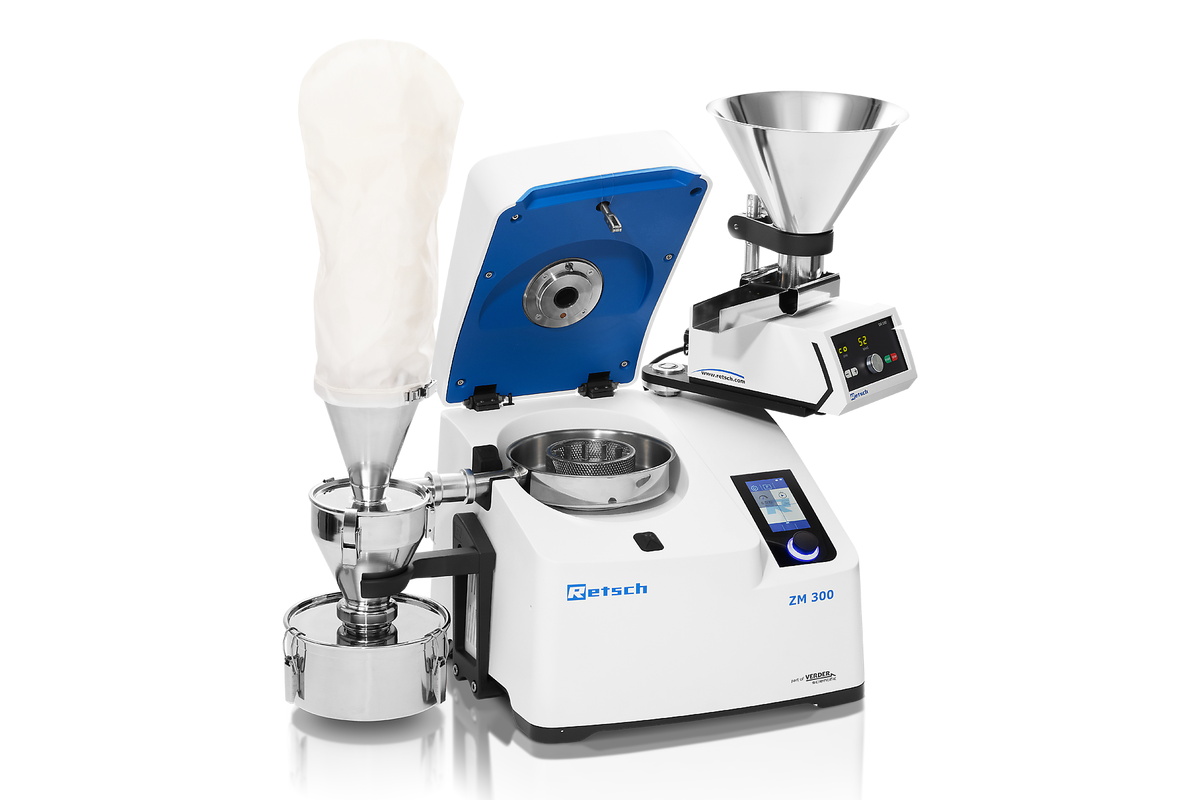

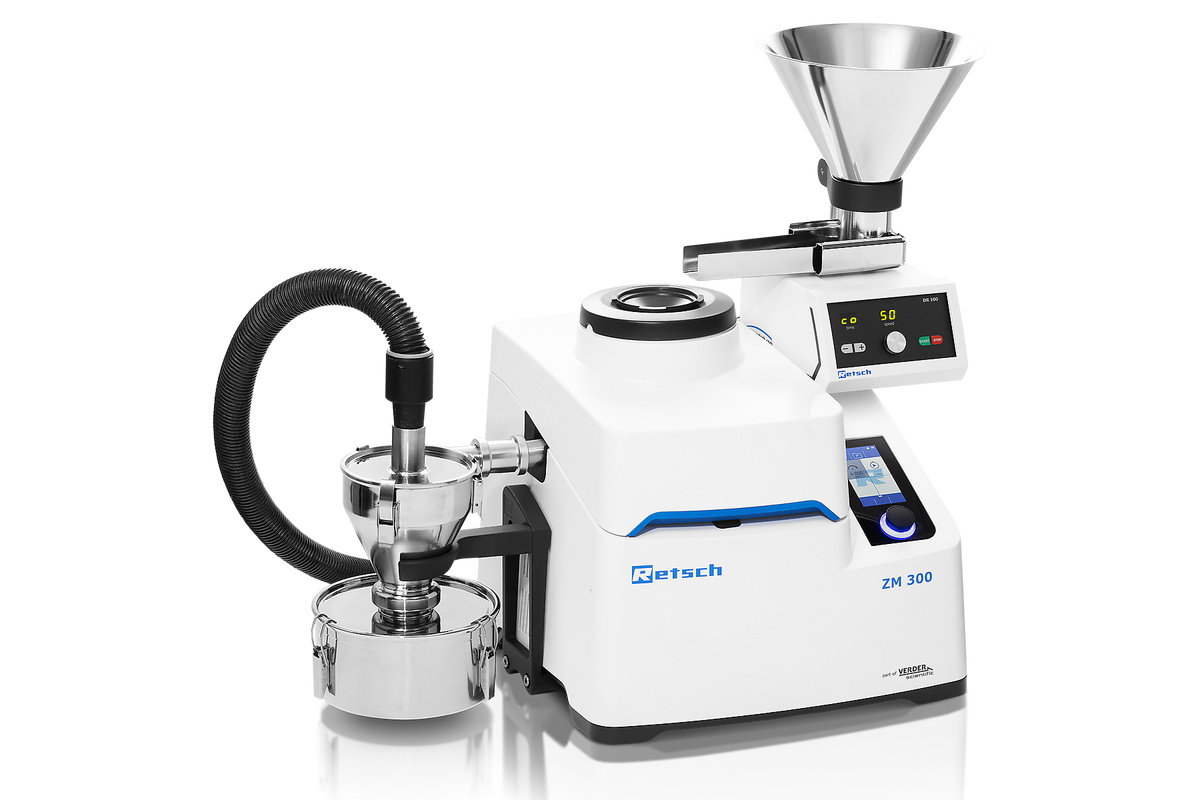

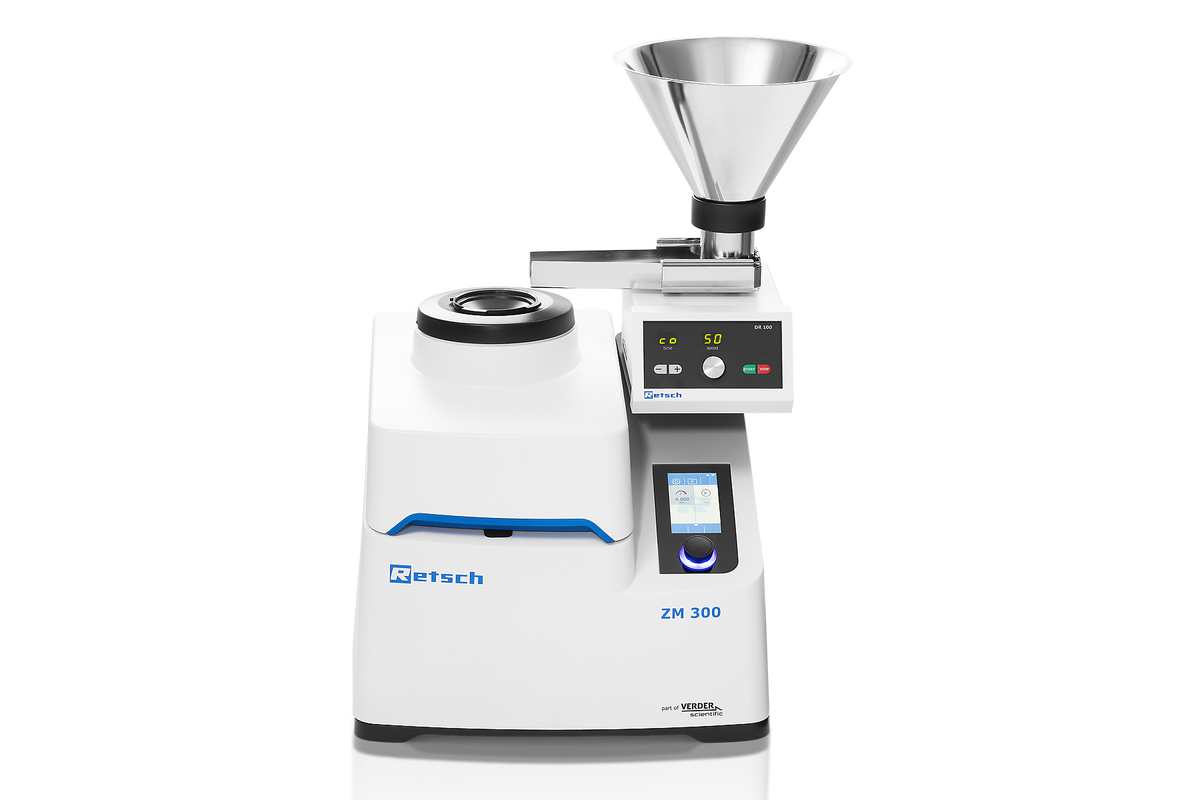

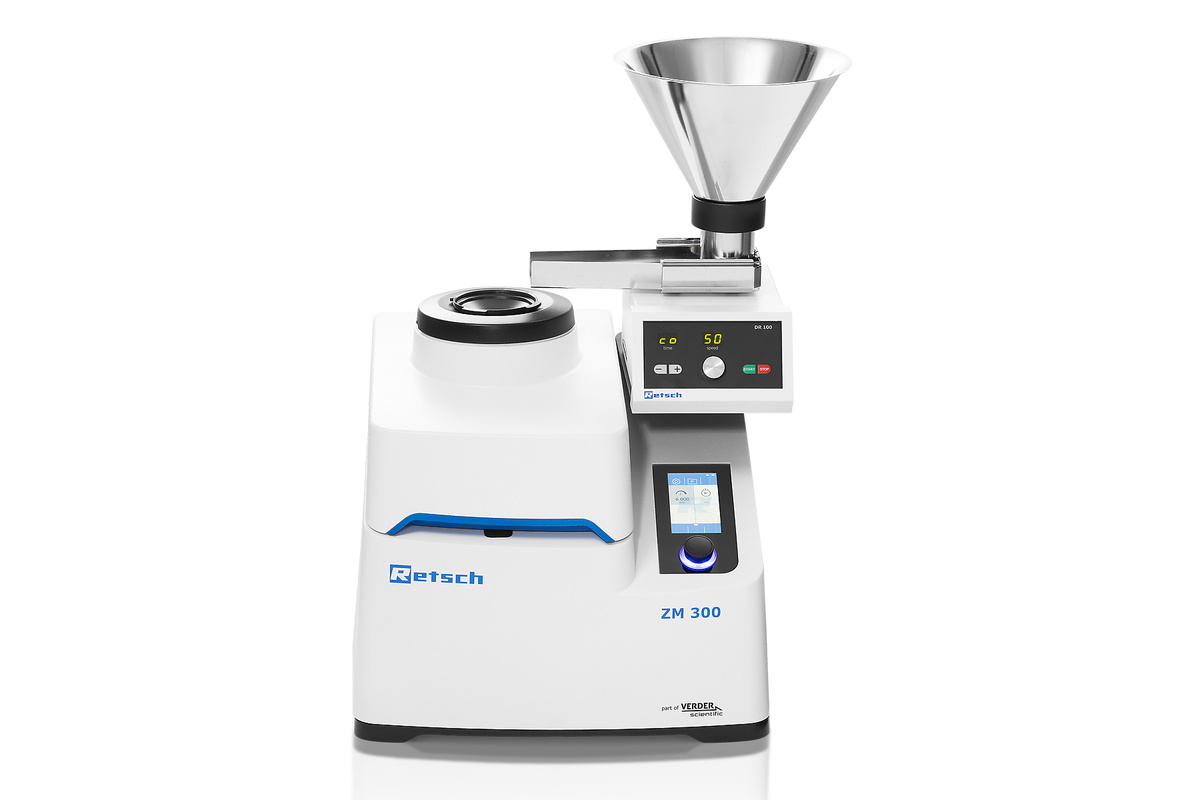

O Alimentador Vibratório DR 100 é controlado por meio de uma interface e transporta o material de forma direta para o funil do ZM 300. Este procedimento garante uma moagem uniforme com alimentação máxima de amostra. O uso de um alimentador é particularmente vantajoso para grandes quantidades de amostra.

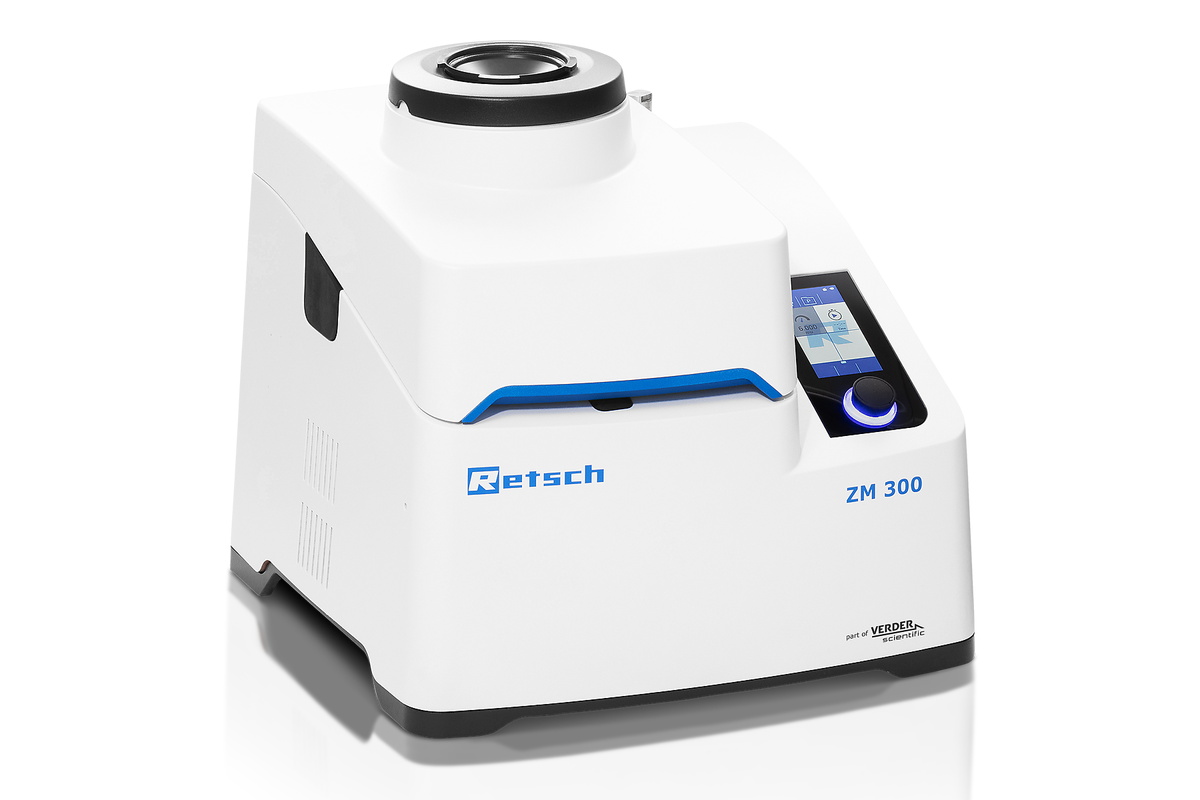

O ZM 300 é fácil e seguro de operar. O grande display de toque com botão giratório permite a entrada conveniente dos parâmetros de moagem. Ele mostra a temperatura atual do cassete e a carga durante a moagem, o que ajuda a evitar sobrecargas ao alimentar a amostra muito rapidamente.

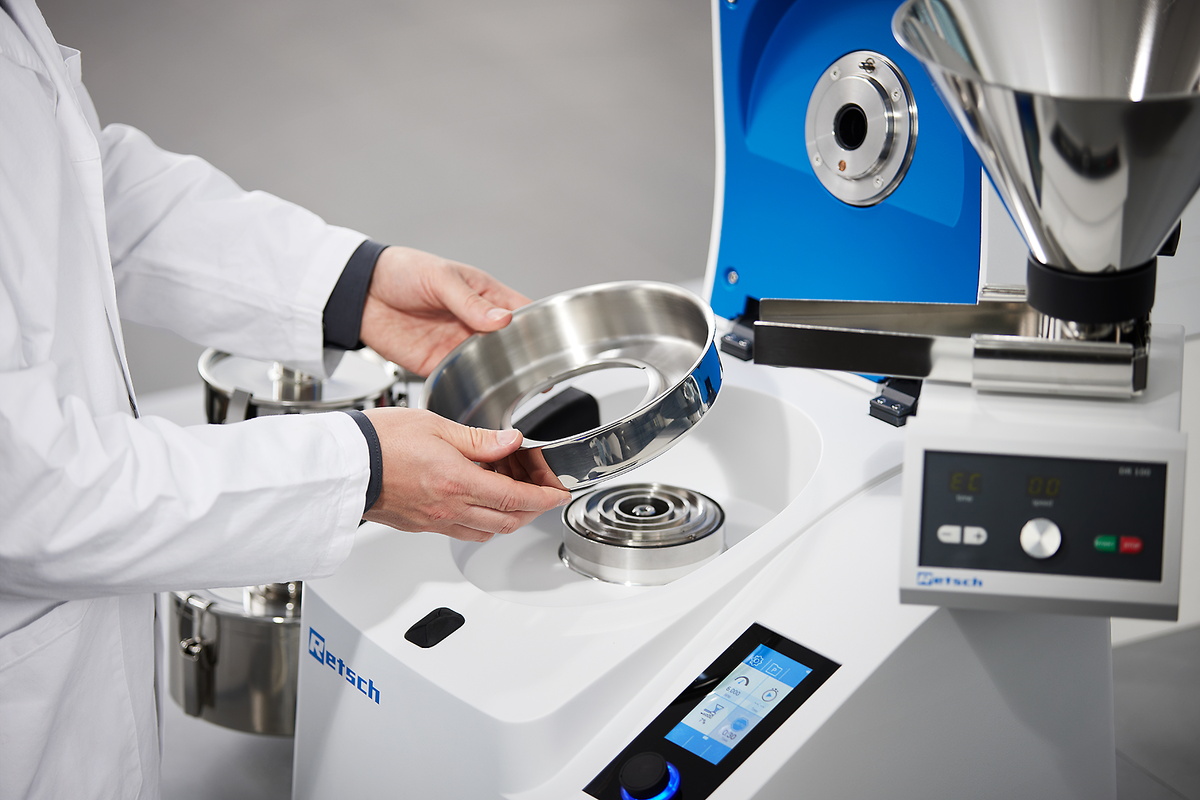

Um sistema de encaixe sem parafusos e o princípio de cassete patenteado permitem uma fácil inserção e remoção sem ferramentas.
Como resultado, a limpeza de rotores e peneiras de anel é particularmente rápida e fácil. Todas as peças em contato com a amostra podem ser lavadas em água corrente ou na lava-louças.
O versátil Moinho Ultra Centrífugo ZM 300 processa materiais como ossos, cereais, produtos químicos, carvão, grãos de café, colágeno, milho, frutas e vegetais secos, larvas secas, medicamentos, componentes eletrônicos, pellets de ração, fertilizantes, alimentos, grãos, grafite , minerais, papel, materiais farmacêuticos, materiais vegetais, polímeros, revestimentos em pó, arroz, borracha, sementes, especiarias, palha, doces, têxteis, tabaco, resíduos, madeira
vernizes em pó
grãos de café
Flocos de PET
ervas
Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplicação | trituração fina |
| Campo de aplicação | agricultura, alimentos, biologia, engenharia / eletrônica, geologia / metalurgia, materiais de construção, medicina / produtos farmacêuticos, meio ambiente / reciclagem, química / plásticos |
| Material a processar | macio, semiduro, quebradiço, fibroso |
| Princípio de fragmentação | impacto, cisalhamento |
| Granulometria inicial* | < 10 mm |
| Granulometria final* | < 40 micra |
| Tamanho do lote / quantidade a processar* | 300 ml com cassete padrão 600 ml com cassete de volume 4500 ml / 2500 ml / 450 ml / 230 ml com ciclone |
| Velocidade a 50 Hz (60 Hz) | 6.000 - 23.000 min-1, selecionável gratuitamente |
| Velocidade tangencial do rotor | 31 - 119 m/s |
| Diâmetro do rotor | 99 mm |
| Tipos de rotor | Rotor de 6 dentes / rotor de 12 dentes / rotor de 24 dentes |
| Material das ferramentas de moagem | aço inoxidável, titânio, aço inoxidável com revestimento resistente ao desgaste |
| Malha da peneira | Orifícios trapezoidais 0.08 / 0.12 / 0.20 / 0.25 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm Orifícios circulares 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm |
| Programação do tempo de moagem | - |
| Capacidade do coletor | 900 ml com cassete padrão 1200 ml com cassete de maior volume 5000 ml / 3000 ml / 500 ml / 250 ml com ciclone |
| Acionamento | motor trifásico assincronizado com conversor de frequência |
| Conexão elétrica | 1 - Fase |
| Código de proteção | IP 20 |
| Consumo de energia | 1750 VA ((200..240V), 1400 VA (110..120V) |
| C x A x P fechado | 452 x 431 x 426 mm |
| Peso líquido | ~ 38 kg |
| Normas e padrões | CE |
No Moinho Ultra Centrífugo ZM 300 a redução de tamanho ocorre por efeitos de impacto e cisalhamento entre o rotor e a peneira de anel fixo. O material de alimentação passa pela tremonha (com proteção contra respingos) para o rotor. A aceleração centrífuga o lança para fora com grande energia e é pré-esmagado no impacto com os dentes do rotor em forma de cunha movendo-se em alta velocidade. Em seguida, é finamente moído entre o rotor e a peneira de anel.
Esta moagem em 2 etapas garante um processamento particularmente suave, mas rápido. O material de alimentação permanece na câmara de moagem apenas por um tempo muito curto, o que significa que as características da amostra a ser determinada não são alteradas. A amostra moída é coletada no cassete de coleta ao redor da câmara de moagem ou no ciclone a jusante ou saco de filtro de papel.
