Moinhos de martelo são usados para britagem, pulverização e desaglomeração de amostras de dureza média, duras, quebradiças, duras e fibrosas.
O robusto moinho de martelos RETSCH HM 200 aceita grandes tamanhos de alimentação de até 100 mm, que podem ser reduzidos para menos de 0,8 mm, dependendo das propriedades da amostra.
O moinho é ideal para processar grandes volumes de amostras em lotes ou continuamente, o que garante um alto rendimento de amostras. Graças a recursos como design robusto, fácil manuseio e limpeza rápida, o HM 200 é igualmente adequado para uso em laboratórios ou plantas piloto.

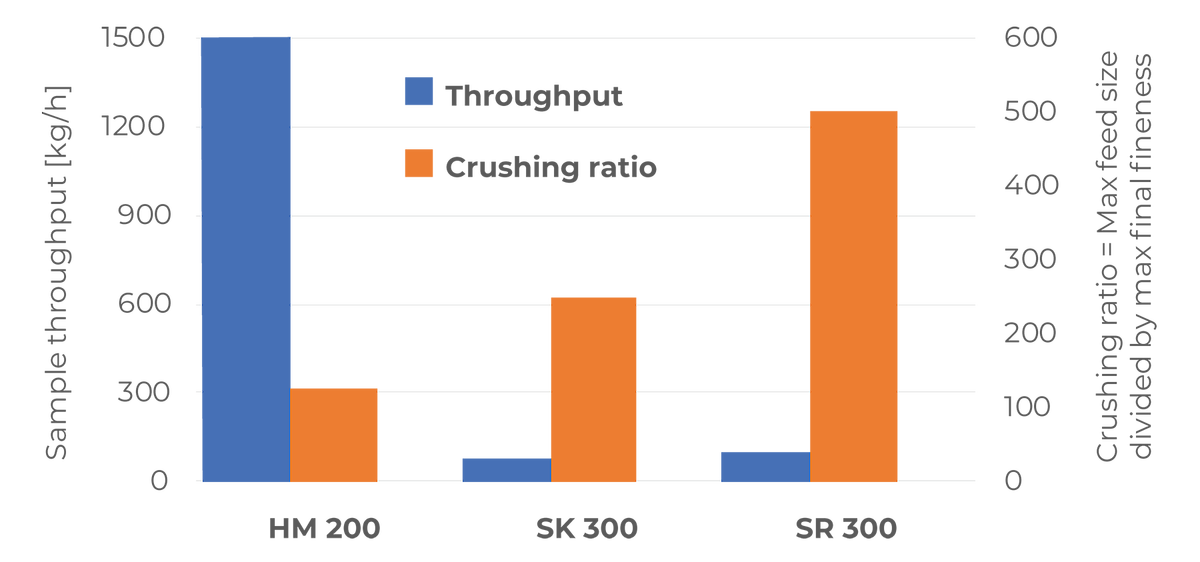

Este diagrama mostra uma comparação do moinho de martelos HM 200 com dois moinhos de rotor. O rendimento de amostras extremamente alto do HM 200 é claramente visível. O HM 200 mostra uma boa eficiência de britagem de 125, que é o valor do tamanho máximo de alimentação dividido pelo tamanho de moagem mais fino possível. O SR 300 e o SK 300 aceitam um tamanho máximo de alimentação de 25 mm (ao contrário do HM 200, que aceita tamanhos de até 100 mm) e trituram partículas até um tamanho inferior a 0,05 mm ou 0,1 mm, respectivamente - resultando em uma taxa de trituração mais alta.

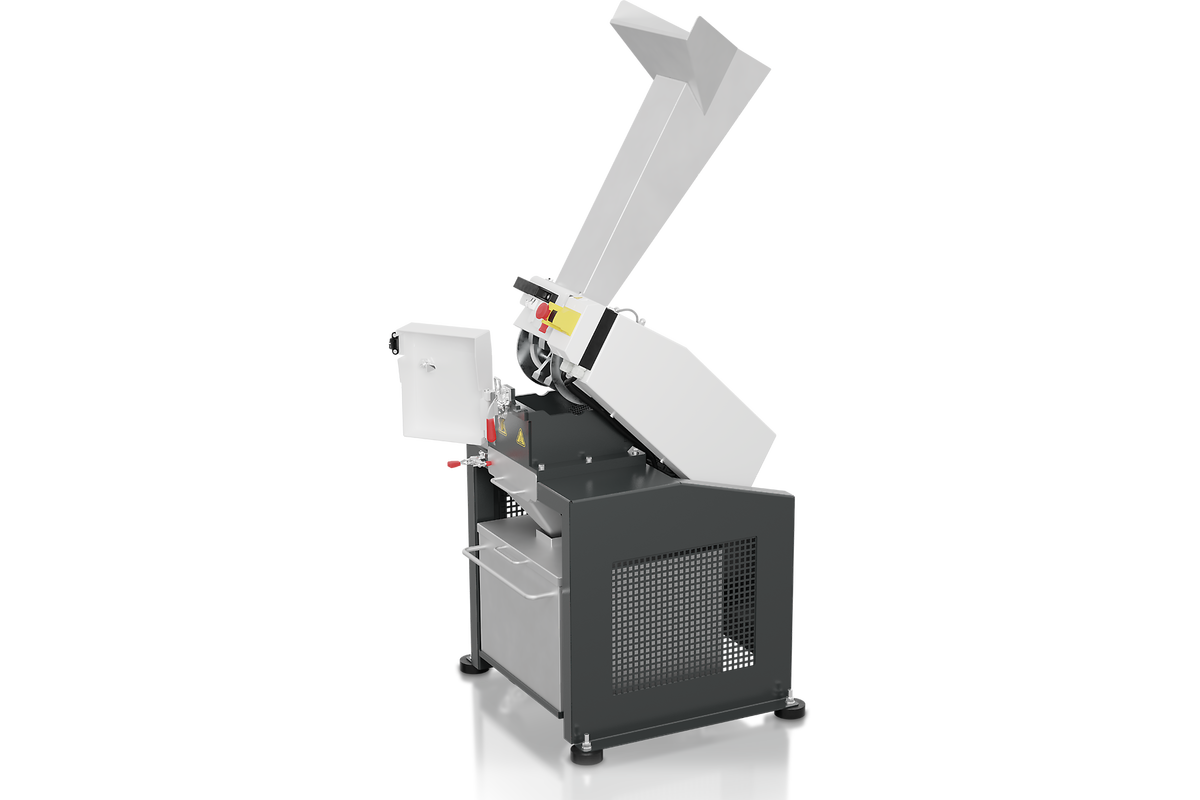

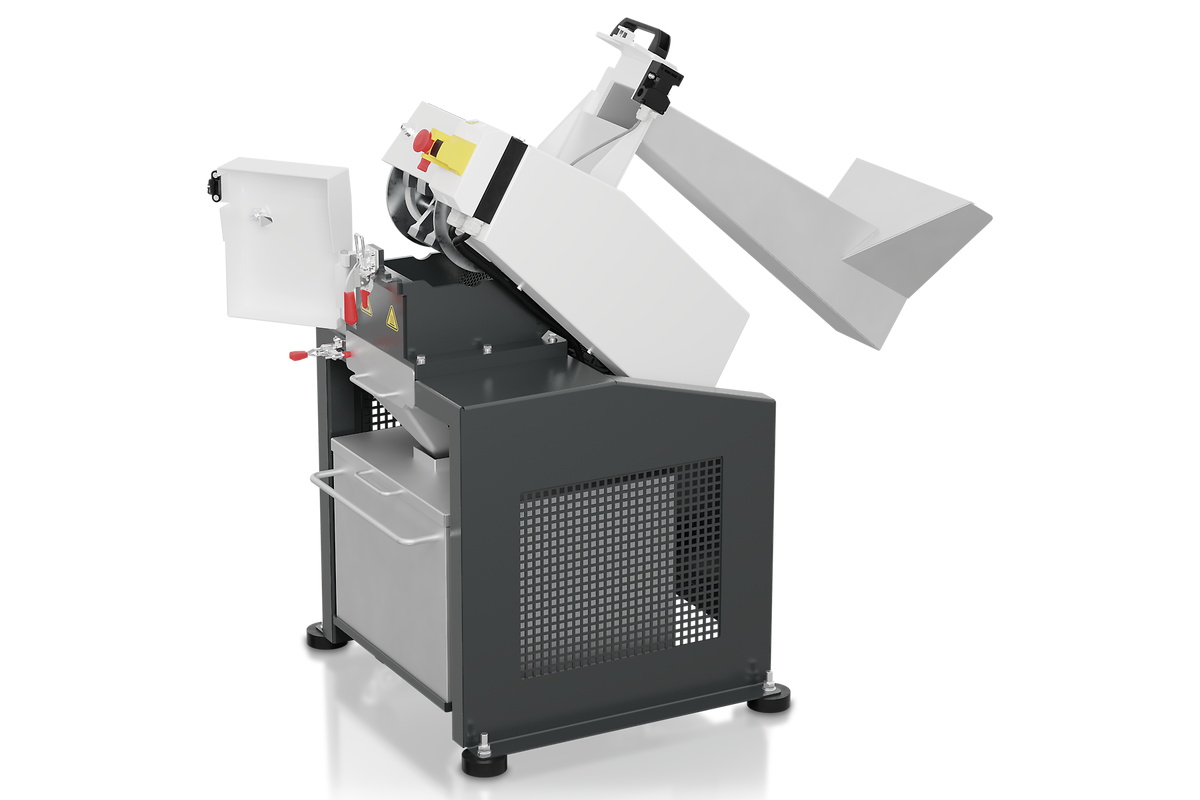

Limpeza fácil do rotor e dos martelos graças à
Para garantir uma longa vida útil do HM 200, mesmo quando usado principalmente para tarefas de britagem difíceis, as seguintes peças podem ser trocadas pelo usuário:
Um interruptor de segurança e o motor-freio garantem que a unidade pare imediatamente, por ex. se a porta estiver aberta, termine sem querer.

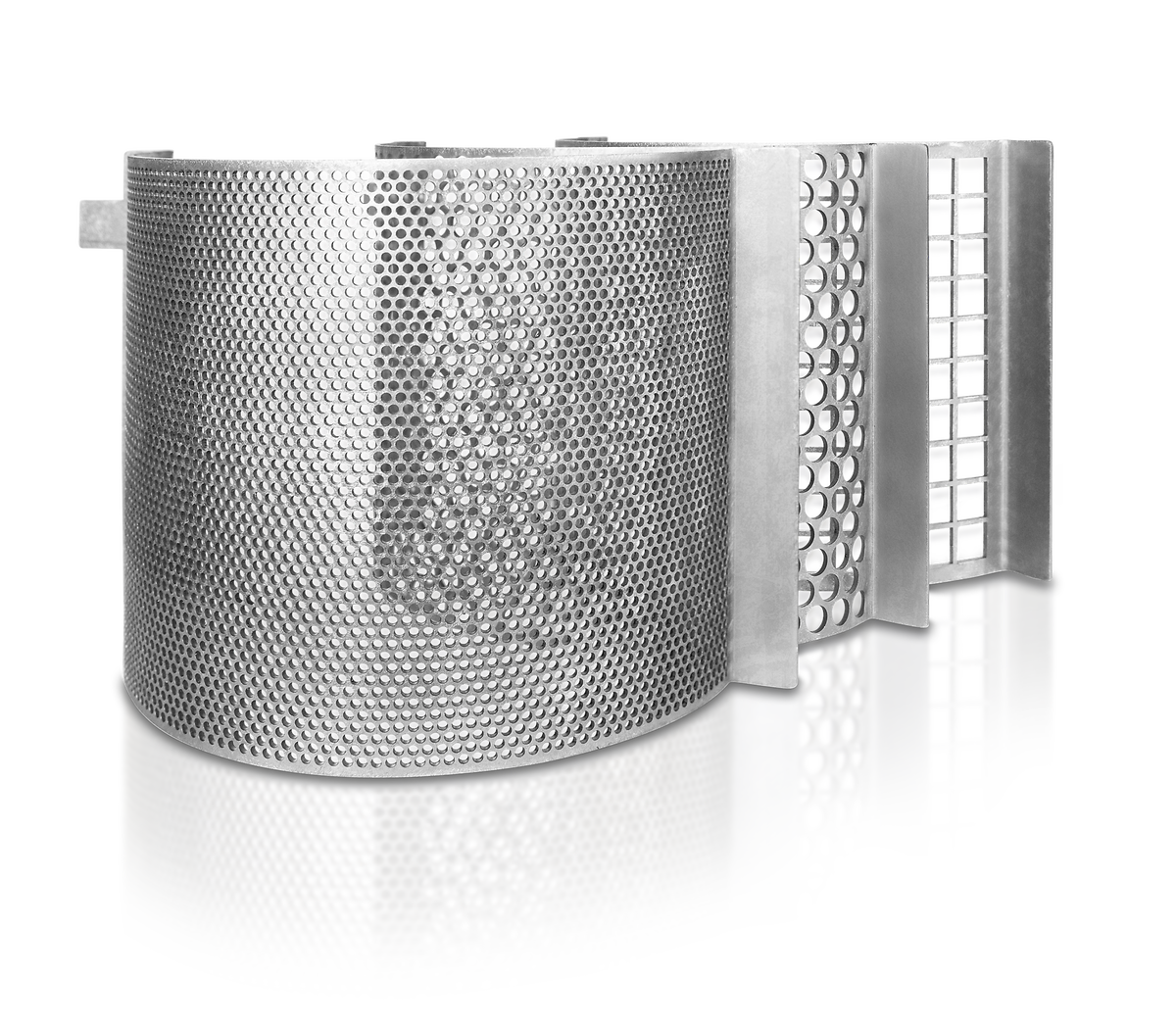

A finura final alcançável do material da amostra depende das propriedades da amostra. Amostras duras e quebradiças podem ser facilmente trituradas no HM 200 até tamanhos de partículas abaixo de 0,8 mm. A gama de peneiras com tamanhos de abertura de 2 mm a 40 mm permite uma adaptação perfeita aos requisitos da aplicação.
Amostras duras, fibrosas ou úmidas, como brinquedos de plástico, madeira ou carvão úmido, podem ser trituradas com sucesso no moinho de martelos ao escolher uma peneira com tamanho de abertura médio a grande.

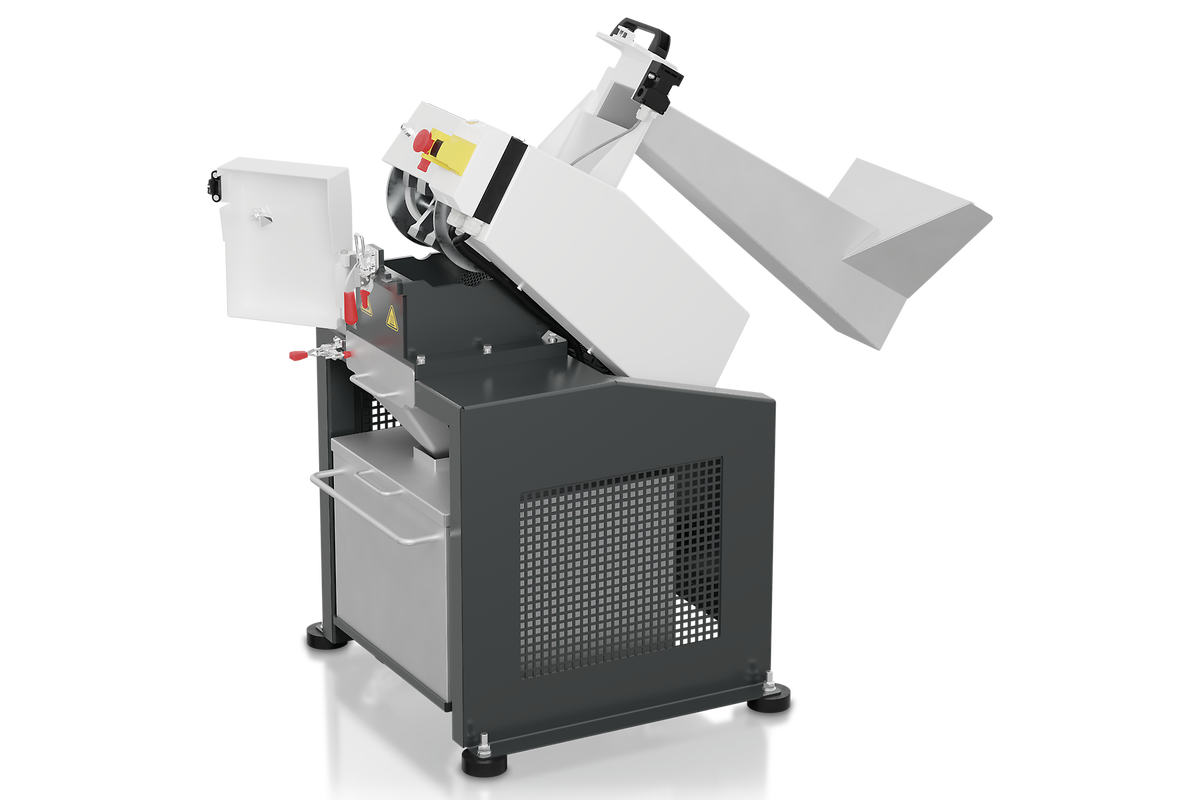

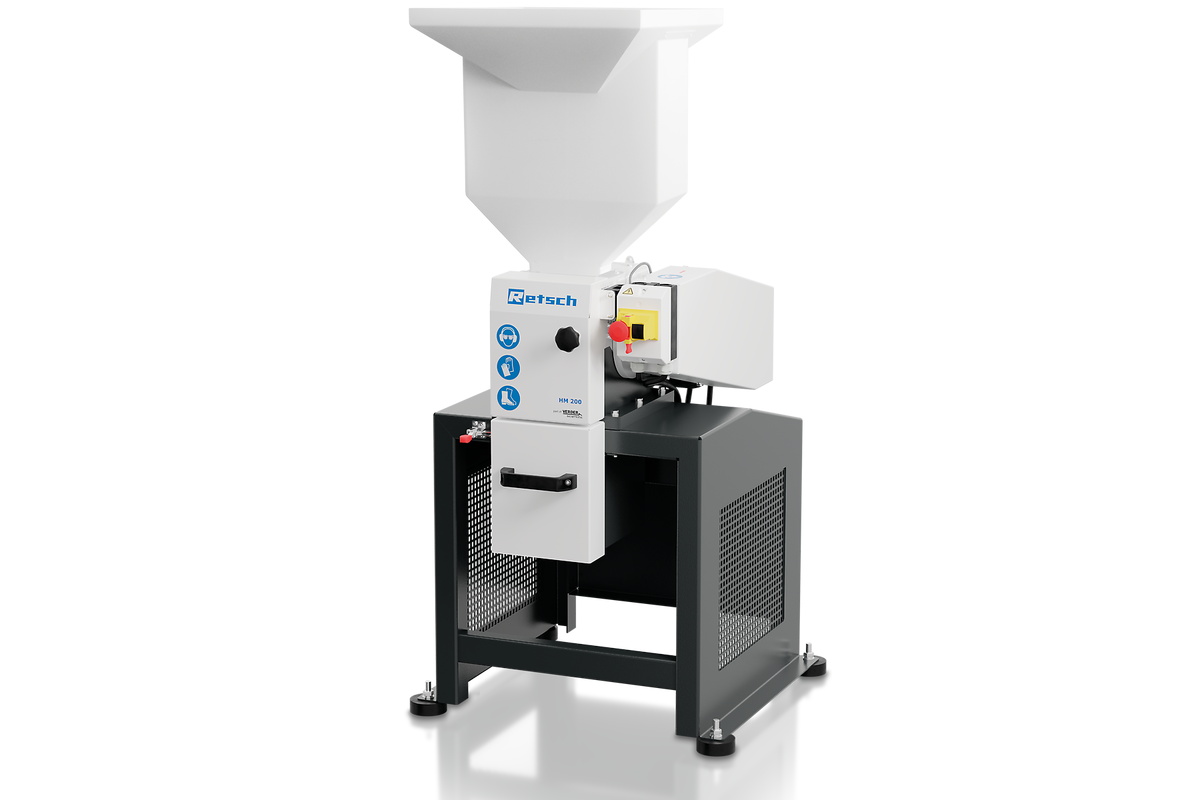

O moinho HM 200 é adequado para moagem descontínua e contínua e pode ser equipado com diferentes funis e sistemas de coleta.

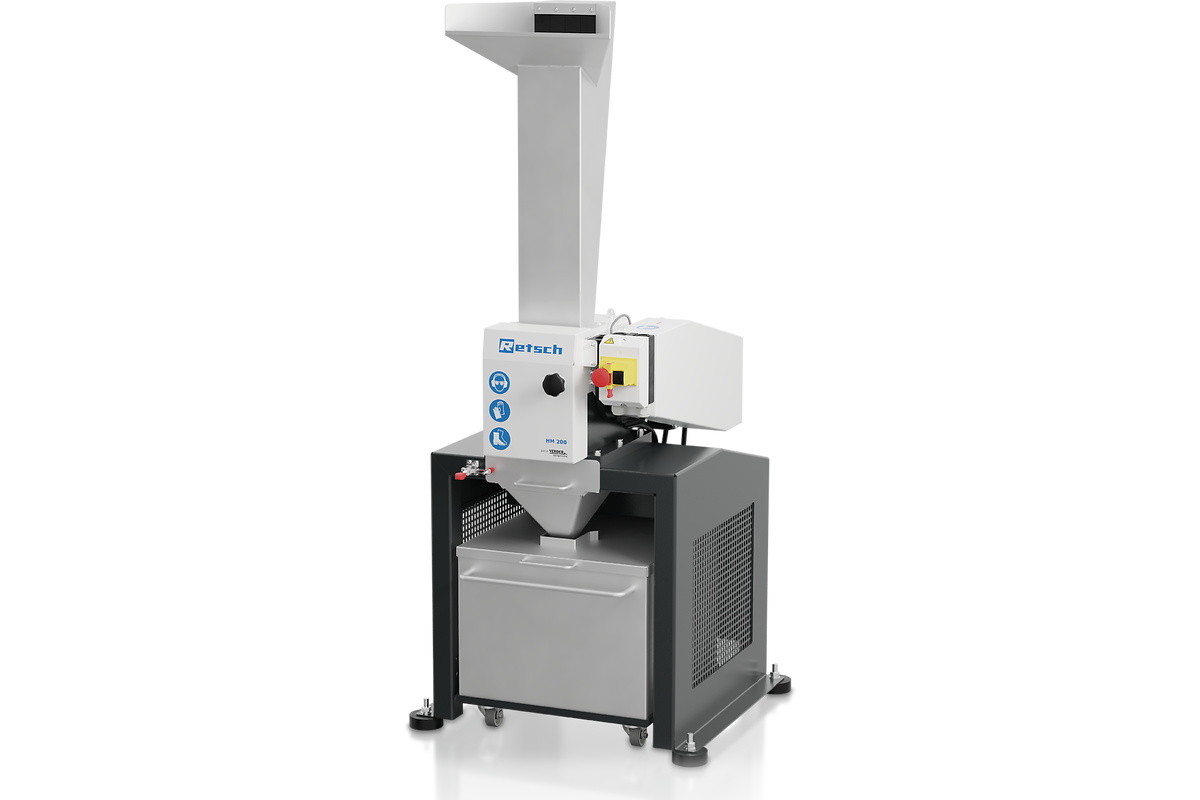

Alimentador de estoque longo
Receptáculo de coleta
10 l
Receptáculo de coleta
30 l
Saída de gravidade para operação contínua
O poderoso moinho de martelos da RETSCH é ideal para britagem preliminar e moagem fina de minérios, granito, cerâmica, quartzo, escória, solo, carvão, vidro, clínquer de cimento, madeira, plásticos, pellets de ração, ração animal seca, ervas secas etc.
vidro
coal
alimentação animal
ervas
Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos
| Aplicação | pré-trituração, moagem grosseira e desaglomeração |
| Campo de aplicação | Agricultura, Cerâmica / Vidro, Geologia / Metalurgia, Materiais de construção, Mecânica / Eletrotécnica, Química / Plásticos, ambiente / reciclagem, coal, food / feed |
| Material a processar | semiduro, duro, frágil, tenaz, fibroso |
| Princípio de fragmentação | impacto, cisalhamento |
| Granulometria inicial* | < 100 mm |
| Granulometria final* | < 0.8 mm |
| Tamanho do lote / quantidade a processar* | up to 30 l depending on collecting receptacle |
| Velocidade a 50 Hz (60 Hz) | 3000 min-1 (3500 min-1) |
| Taxa de transferência* | 1500 kg/h |
| Velocidade tangencial do rotor | 31.4 m/s |
| Diâmetro do rotor | 200 mm |
| Tipos de rotor | 10 martelos de balanço |
| Moagem a seco | Sim |
| Trituração a úmido | - |
| Moagem criogênica | - |
| Material das ferramentas de moagem | hardened steel 1.0503 (hammers); steel 1.0330 (sieves) |
| Malha da peneira | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| Aspirador de pó | Sim |
| Versão para inclusão em linha | Sim |
| Capacidade do coletor | 10 l, 30 l, saída contínua |
| Acionamento | motor trifásico |
| Potência de acionamento | 1.5 kW |
| Dados de conexão elétrica | diferentes opções |
| Conexão elétrica | trifásico |
| Código de proteção | IP 54 |
| C x A x P fechado | 700 x 1570 x 750 mm |
| Peso líquido | ~ 150 kg |
| Normas e padrões | CE |
Um funil conduz o material da amostra para a câmara de moagem do moinho de martelos. O HM 200 está equipado com um eixo giratório horizontal no qual são montados 10 martelos que giram livremente. Esses martelos trituram o material em alta velocidade dentro da câmara de moagem. Com os martelos giratórios em contraste com os martelos fixos, o risco de bloqueio da máquina, bem como o desgaste, é minimizado. O material é esmagado pelo impacto quando atingido por cada martelo e enquanto salta dentro da câmara de moagem. Assim que a amostra estiver fina o suficiente para passar pela peneira, ela cai pela saída de gravidade em um recipiente coletor.
Sujeito a alterações técnicas e erros
