Moinho de bolas planetário PM 400

Bolas de moagem estão disponíveis em diferentes diâmetros. A regra geral é: para uma moagem eficiente, a bola deve ser pelo menos 3 vezes maior que a maior partícula da amostra. Para evitar abrasão e desgaste, é essencial usar somente bolas com diâmetro idêntico.

O número de bolas de moagem depende do volume do jarro usado. O documento “Carga de esferas para moagem” na seção de downloads fornece detalhes sobre volumes utilizados, tamanhos máximos de alimentação e preenchimento correto dos frascos com bolas de moagem para moagem a seco e úmido, bem como ruptura celular.

Os frascos de moagem e as bolas de moagem devem sempre ser feitos do mesmo material.

Materiais disponíveis:

• Aço Duro (densidade 7,8 g/cm3; dureza ≤ 235 HB, resistência média à abrasão)
  normalmente usado para moer amostras semiduro a duro e quebradiço.


• Aço Inoxidável (densidade 7,7 g/cm3; dureza ≤ 245 HB, resistência média à abrasão)
  normalmente usado para moer amostras semiduro a duro e quebradiço.


• Carboneto de tungstênio (densidade 14,8 g/cm3; dureza 93,6 HRA; alta resistência à abrasão)
  usado para moer materiais duros e frágeis. Com o uso de carboneto de tungstênio, a contaminação da amostra com o ferro é evitada.

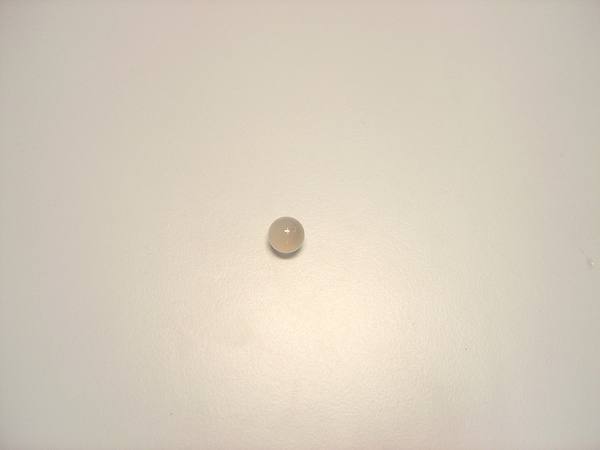

• Ágata (densidade 2,6 g/cm3; dureza 6,5 - 7 Mohs, baixa resistência à abrasão)
  um material natural altamente puro adequado para pulverizar amostras moles a meio duras ou fibrosas. Devido à sua baixa densidade, a ágata é adequada para processos suaves de moagem com baixo consumo de energia.


• Óxido de alumínio sinterizado (densidade 3,8 g/cm3; dureza 1600 HV 0,5, resistência média à abrasão) é um material cerâmico adequado para moer amostras moles a semiduras ou fibrosas. É usado principalmente para processos de moagem sem metais pesados.


• Nitreto de silício (densidade 3,6 g/cm3; dureza 1600 HV, alta resistência à abrasão) é um material cerâmico adequado para moer amostras de semiduro a duro. Devido à sua baixa densidade, o nitreto de silício é usado para processos de moagem suave com baixo consumo de energia. Graças à alta resistência à abrasão do material, também é altamente adequado para moagem ultrafina.


• Óxido de zircônio (densidade 6,05 g / cm3; dureza 1250 HV, alta resistência à abrasão)
  material cerâmico adequado para pulverizar amostras de semiduro a duro e fibroso. É normalmente usado para processos de moagem sem metais pesados ou aplicações que visam tamanhos de partículas ultrafinos.



Observe:

O material da ferramenta de moagem deve ser mais duro que a amostra. Para mais informações, consulte o documento “Análise de Material de Equipamentos e Acessórios” na seção Downloads.
