Moinho de bolas planetário PM 200

O Moinho de Bolas Planetário PM 200 é um potente modelo de bancada com 2 estações de moagem para moer potes com volume nominal de 12 ml a 125 ml.

As forças centrífugas extremamente altas dos Moinhos de Bolas Planetários resultam em energia de pulverização muito alta e, portanto, tempos de moagem curtos.

O PM 200 pode ser encontrado em praticamente todas as indústrias onde o processo de controle de qualidade exige as mais altas exigências de pureza, velocidade, finura e reprodutibilidade.

O moinho é ideal para tarefas de pesquisa como mecanoquímica (mecano-síntese, liga mecânica e mecanocatálise), ou moagem coloidal ultrafina em escala nanométrica, bem como para tarefas de rotina, como misturar e homogeneizar materiais macios, duros, quebradiços ou fibrosos.

Duas estações de moagem para aplicações padrão

Velocidade max. 650 rpm
Alimentação de até 10 mm e finura final de 0,1 µm
2 estações de moagem para jarros de 12 ml até 125 ml, jarros de 12 e 25 ml podem ser empilhados (dois jarros cada)
GrindControl para medir temperatura e pressão dentro do frasco.
Tampas de aeração para controlar a atmosfera dentro do jarro
Métodos (SOPs) armazenáveis e programas de ciclo, 5 diferentes materiais para os jarros de moagem a seco e a úmido

Rápido & Potente

Redução de tamanho sem perdas até a faixa submicrômetro
A moagem úmida produz tamanhos de partículas na faixa de nanômetros (<100 nm)
Velocidade variável de 100 a 650 rpm,
relação de velocidade 1:-2
Moagem com até 33,3 x aceleração da gravidade
Processamento em lote com máx. 2 x 50 ml de amostra
Ampla gama de materiais para moagem livre de contaminação

Moinho de bolas planetário PM 200 Reprodutibilidade, segurança e fácil manuseio

Resultados reproduzíveis devido ao controle de velocidade
Fixação fácil e segura de frascos de moagem
O controle deslizante de segurança impede a partida da máquina sem frascos firmemente presos
Perfeita estabilidade na bancada de laboratório graças à tecnologia FFCS
Sensor de contrapeso e desequilíbrio inovador para operação não supervisionada
Configuração confortável de parâmetros via display e operação ergonômica de 1 botão
Ventilação automática da câmara de moagem
10 Métodos podem ser armazenados, tempo de início programável
O backup de falha de energia garante o armazenamento do tempo de processamento restante

Ajustes & Opções

Possibilidade de moagem a seco e a úmido
Adequado para testes de longo prazo, 99:59:59 h máx.
A operação de intervalo permite pausas de resfriamento
A inversão de direção ajuda a minimizar os efeitos de aglomeração

Configuração confortável de parâmetros via display e operação ergonômica de 1 botão

A melhor alternativa para um moinho de bolas planetário Retsch? Um moinho misturador Retsch.

Beneficie-se de um manuseio particularmente ergonômico ao mesmo tempo em que alcança as mesmas finuras até a faixa nanométrica.

MM 500 control

MM 500 nano

Moinho de bolas planetário PM 200 Segurança em primeiro lugar: fixação do frasco

A operação dos moinhos de bolas planetários RETSCH é particularmente segura. Eles apresentam um robusto controle deslizante de segurança que garante que o moinho só possa ser iniciado após a fixação segura do jarro de moagem com um dispositivo de fixação. A trava de ação automática garante que o jarro seja encaixado corretamente e com segurança. Este sistema mecânico sólido comprovado é menos propenso a falhas do que as soluções eletrônicas - o usuário tem acesso total à amostra a qualquer momento. Quando o sistema eletrônico falha, não é possível desbloquear os jarros, por exemplo.

Safety Slider Moinho de bolas planetário PM 100

Clique para ver o vídeo

Moinho de bolas planetário PM 200 Moagem úmida e em nanoescala com o PM 200

A moagem úmida é usada para obter tamanhos de partículas abaixo de 5 µm, pois partículas pequenas tendem a ficar carregadas em suas superfícies e aglomerar, o que dificulta a moagem adicional no modo seco. Ao adicionar um líquido ou dispersante, as partículas podem ser mantidas separadas.

Para produzir partículas muito finas de 100 nm ou menos (moagem em nanoescala) por moagem úmida, é necessário atrito em vez de impacto. Isto é conseguido usando um grande número de pequenas esferas de moagem que têm uma grande superfície e muitos pontos de atrito. O nível de enchimento ideal do frasco deve consistir em 60% de pequenas bolas de moagem.

Para mais detalhes sobre enchimento de jarros, moagem úmida e recuperação de amostras, assista ao vídeo.

Clique para ver o vídeo

^{O vídeo mostra a moagem úmida no Moinho de Bolas Planetário PM 100.}

O gráfico mostra o resultado da moagem do titanato de bário a 500 rpm no PM 200. Após 5 h de pulverização em mistura de heptano e ácido oleico com esferas de moagem de 0,5 mm, o valor D90 da amostra original foi reduzido de 15 µm para 95 nm.

^{Moagem de titanato de bário em mistura de heptano e ácido oleico com esferas de moagem de 0,5 mm.
Curva azul: amostra original; curva verde: amostra pulverizada após 5 h.}

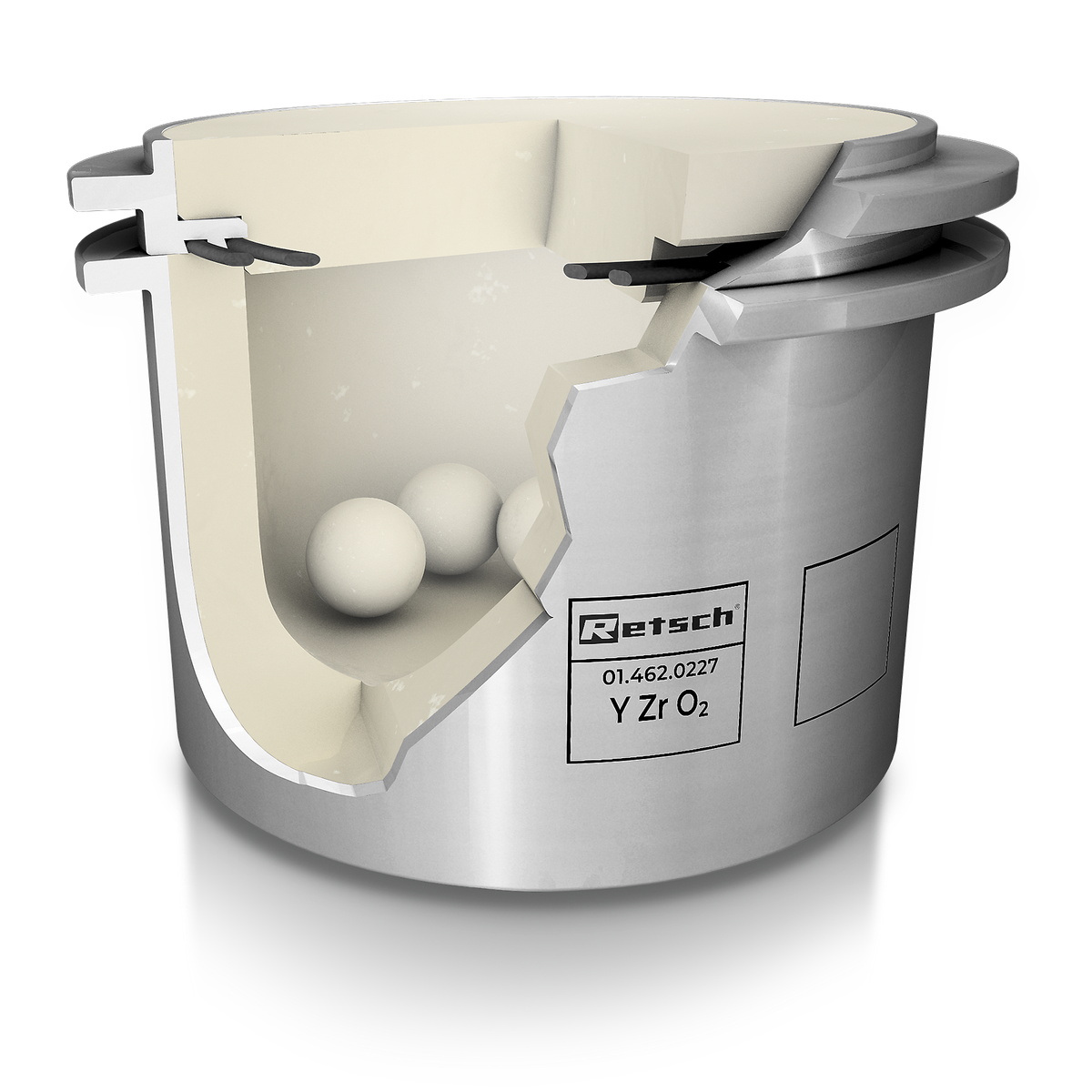

Moinho de bolas planetário PM 200 Frascos de moagem de Fácil Encaixe para excelentes resultados

O desempenho e o resultado da preparação da amostra também são determinados pela escolha do recipiente de moagem e sua carga de esferas. A gama de jarros de Fácil Encaixe foi especialmente concebida para condições de trabalho extremas, como ensaios de longa duração, mesmo a uma velocidade máxima de 800 rpm, moagem húmida, cargas mecânicas elevadas e velocidades máximas, bem como para ligas mecânicas. Esta linha de frascos é adequada para todos os moinhos de bolas planetários RETSCH.

A nova série de jarros de moagem de Fácil Encaixe apresenta uma estrutura na parte inferior dos frascos de 50-500 ml chamada Avançada Antitorção (AAT). Isso garante que os frascos fiquem bem fixados sem risco de torção, mesmo em alta velocidade, e que o desgaste seja drasticamente reduzido. A fixação segura dos frascos é muito mais fácil: para encontrar a posição correta de fixação, é necessária uma torção máxima de 60°.

A geometria dos jarros de Fácil Encaixe nos tamanhos de 50 ml e 250 ml foi ampliada em diâmetro e reduzida em altura em comparação com os modelos "confort" anteriores. Isso oferece duas vantagens: melhores resultados de moagem e tampas intercambiáveis, pois existem apenas três dimensões de diâmetro para toda a gama de jarras de moagem.

Categorias de diâmetro

Diâmetro 1: frascos de moagem de 12 ml e 25 ml
Diâmetro 2: frascos de moagem de 50 ml, 80 ml e 125 ml

.

Tamanhos de frascos disponíveis: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
A função inovadora Ajuste Antitorção (AAT) garante um ajuste seguro dos frascos de moagem
Alta flexibilidade graças à adequação de três tamanhos de tampa para todos os sete tamanhos de frasco
O anel de vedação estanque à pressão e à prova de poeira evita o derramamento de material
Jarros e esferas disponíveis em 5 materiais: aço inoxidável endurecido, carboneto de tungstênio, ágata, óxido de alumínio sinterizado, óxido de zircônio
Jaqueta protetora de aço inoxidável para jarros de moagem de ágata, óxido de alumínio sinterizado, óxido de zircônio e carboneto de tungstênio
Uma ranhura entre o corpo do frasco e a tampa permite uma abertura fácil da tampa, ex.: com a ajuda de uma espátula, se houver efeitos de pressão dentro do frasco

Frascos de moagem de Fácil Encaixe para excelentes resultados - Moinho Planetário de Bolas PM 300

Jarros & tampas para aplicações especiais

Para moagem coloidal ou úmida, recomenda-se o uso de um jarro de moagem com um dispositivo de fechamento especial
O dispositivo de fechamento especial é projetado para manuseio ergonômico

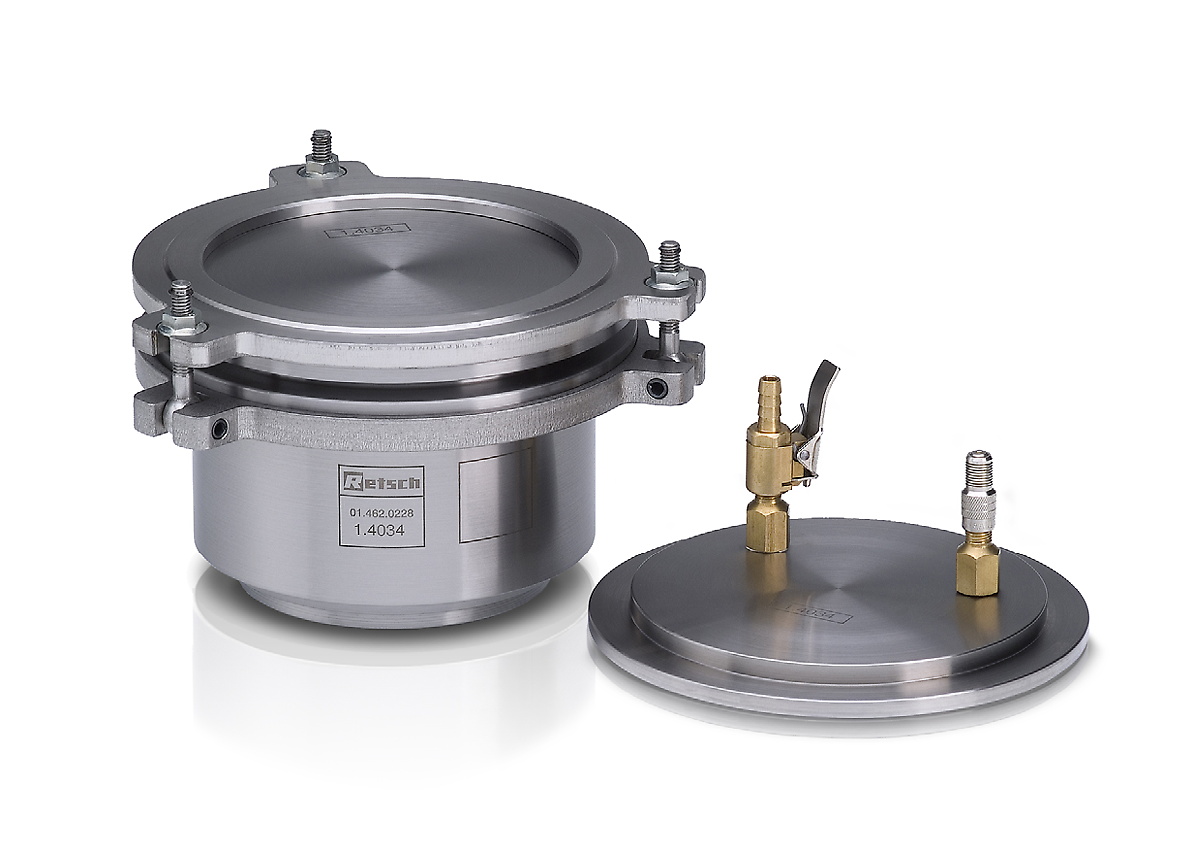

As tampas de aeração são projetadas para trabalhar sob atmosfera inerte, por exemplo, se o oxigênio puder influenciar o processo de moagem ou a mecanossíntese. As tampas permitem a introdução de gases como argônio ou nitrogênio no jarro de moagem.

.

Jarros & tampas para aplicações especiais - Moinho Planetário de Bolas PM 300 — Tampa de aeração

Moinho de bolas planetário PM 200 Enchimento de jarro recomendado

Para produzir ótimos resultados de moagem, o tamanho do jarro deve ser adaptado à quantidade de amostra a ser processada. As esferas de moagem são dimensionadas idealmente 3 vezes maiores do que a maior peça de amostra. Seguindo esta regra prática, o número de bolas de moagem para cada tamanho de bola e volume de jarro é indicado na tabela abaixo. Para pulverizar, por exemplo, 50 ml de uma amostra composta por partículas de 3 mm, recomenda-se uma jarra de 125 ml e esferas de moagem de pelo menos 10 mm ou maiores. De acordo com a tabela, são necessárias 30 esferas de moagem.

Jarro de moagem volume nominal	Quantidade da amostra	Tamanho max. da alimentação	Carga de bola recomendada (peças)
Jarro de moagem volume nominal	Quantidade da amostra	Tamanho max. da alimentação	Ø 5 mm	Ø 7 mm	Ø 10 mm	Ø 15 mm	Ø 20 mm	Ø 30 mm
12 ml	até ≤5 ml	<1 mm	50	15	5	-	-	-
25 ml	até ≤10 ml	<1 mm	95 – 100	25 – 30	10	-	-	-
50 ml	5 – 20 ml	<3 mm	200	50 – 70	20	7	3 – 4	-
80 ml	10 – 35 ml	<4 mm	250 – 330	70 – 120	30 - 40	12	5	-
125 ml	15 – 50 ml	<4 mm	500	110 – 180	50 – 60	18	7	-
250 ml	25 – 120 ml	<6 mm	1100 – 1200	220 – 350	100 – 120	35 – 45	15	5
500 ml	75 – 220 ml	<10 mm	2000	440 – 700	200 – 230	70	25	8

A tabela mostra as cargas recomendadas (em pedaços) de esferas de moagem de diferentes tamanhos em relação ao volume do jarro de moagem, quantidade de amostra e tamanho máximo de alimentação.

Moinho de bolas planetário PM 200 Amostras Típicas

Os moinhos de bolas planetários RETSCH são perfeitamente adequados para redução de tamanho de, por exemplo, ligas, bentonita, ossos, fibras de carbono, catalisadores, celulose, clínquer de cimento, cerâmica, carvão, produtos químicos, minerais argilosos, carvão, coque, composto, concreto, eletrônicos sucatear, Fibras, vidro, gesso, cabelo, Hidroxiapatita, minério de ferro, caulim, calcário, Óxidos metálicos, minerais, Minérios, Tintas e lacas, papel, Pigmentos, Materiais vegetais, Polímeros, quartzo, Sementes, Pedras semipreciosas, Lodo de esgoto , escórias, solos, tecidos, tabaco, amostras de resíduos, madeira, etc.

Médio-duro: biomassa

35g de amostra
Frascos de moagem de aço inoxidável de 125 ml
7 bolas de moagem de aço inoxidável de 20 mm
15 minutos a 500 rpm

Frágil: tin sulfide

52 g de amostra
Jarros de moagem de ágata de 125 ml
50 x 10 mm bolas de moagem de ágata
60 minutos a 550 rpm
Intervalos de 10 min e inversão de direção

Fibrosa: palha

7g de amostra
Jorros de moagem de óxido de zircônio de 125 ml
50 x 10 mm esferas de moagem de óxido de zircônio
40 minutos a 300 rpm
Intervalos de 10 min e inversão de direção

Dura: rochas naturais

60g de amostra
Jarros de moagem de aço inoxidável de 125 ml
7 bolas de moagem de aço inoxidável de 20 mm
10 minutos a 420 rpm

Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos

Banco de dados de aplicações

.

Citations

Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.

Powered by Bioz See more details on Bioz

Moinho de bolas planetário PM 200 Dados Técnicos

Aplicação	pulverização, mistura, homogeneização, moagem coloidal, liga mecânica, mecanossíntese, moagem nano
Campo de aplicação	agricultura, biologia, engenharia / eletrônica, geologia / metalurgia, materiais de construção, medicina / produtos farmacêuticos, meio ambiente / reciclagem, química, vidro / cerâmica
Material a processar	macio, duro, quebradiço, fibroso - seco ou úmido
Princípio de fragmentação	impacto, fricção
Granulometria inicial*	< 4 mm
Granulometria final*	< 1 µm e para moagem coloidal < 0,1 µm
Tamanho do lote / quantidade a processar*	max. 2 x 50 ml
Número de postos de moagem	2
Relação de velocidade	1 : -2
Velocidade da engrenagem central	100 - 650 min-1
Diâmetro efetivo da engrenagem central	157 mm
Exibição da largura da lacuna	37.1 g
Tipo de vaso de moagem	EasyFit, optional areation covers, safety closure devices
Material das ferramentas de moagem	aço endurecido, aço inoxidável, carboneto de tungstênio, ágata, óxido de alumínio sinterizado, nitreto de silício, óxido de zircônio
Volumes de vasos de moagem	12 ml / 25 ml / 50 ml / 80 ml / 125 ml
Jarros de moagem empilháveis	12 ml / 25 ml
Programação do tempo de moagem	digital, 00:00:01 para 99:59:59
Intervalo de operação	sim, com reversão de sentido
Intervalo	00:00:01 a 99:59:59
Tempo de pausa	00:00:01 a 99:59:59
Programas armazenáveis	10
Possibilidade de medição da absorção de energia	Sim
Interface	RS 232 / RS 485
Acionamento	motor trifásico assincronizado com conversor de frequência
Potência de acionamento	750 W
Dados de conexão elétrica	diferentes opções
Conexão elétrica	1 - Fase
Código de proteção	IP 30
Consumo de energia	~ 1250 W (VA)
C x A x P fechado	640 x 480 (780) x 420 mm
Peso líquido	~ 76 kg
Normas e padrões	CE
Patente	Controle deslizante de segurança (DE 202008008473)

*dependendo do material a processar e da configuração/ajuste do equipamento

Moinho de bolas planetário PM 200 Princípio de funcionamento

Os jarros de moagem são dispostos excentricamente na base redonda do moinho de bolas planetário. A direção do movimento da base é oposta à dos copos de moagem na proporção 1:-2. As esferas de moagem nos copos de moagem são submetidas a movimentos rotacionais sobrepostos, as chamadas forças de Coriolis.

A diferença de velocidade entre as esferas e os jarros de moagem produz uma interação entre as forças de atrito e de impacto, que liberam altas energias dinâmicas. A interação entre essas forças produz o alto e muito efetivo grau de redução de tamanho do moinho de bolas planetário.

Clique para ver o vídeo
