Moinho de bolas planetário PM 100

Nesta página você pode solicitar uma cotação gratuita e sem compromisso.

Por favor, selecione os itens que você gostaria de incluir, adicionando-os à sua lista de consulta. Você pode escolher itens de qualquer página do produto.

Sua lista de perguntas estará visível no canto superior direito do site.

Requisição

Não tem certeza de quais itens você precisa ou prefere uma cotação geral?

Envie-nos sua requisição

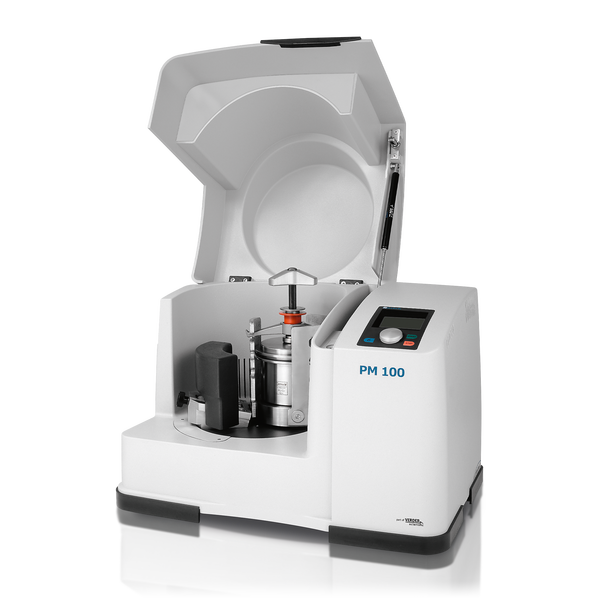

Moinho Planetário de esferas PM 100

(por favor, solicite jarros de moagem e esferas separadamente)

20.540.0001

PM 100

com 1 estação de moagem, proporção de rotação de 1 : -2

versões em outras voltagens disponíveis sob consulta pelo mesmo preço

Acessórios Moinhos de Bolas Planetários

22.661.0002 Unidade de fixação para PM 100 / PM 400

03.025.0178 Adaptador para empilhar frascos de moagem 50 ml - 80 ml

22.221.0002 Peso adicional para PM 100

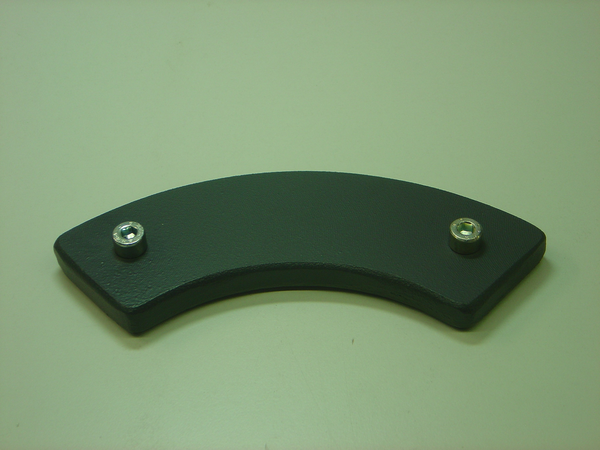

02.728.0048 Contra-ajuda para roda solar PM 100, PM 200 e PM 400

03.486.0062 Auxílio de abertura para unidade de fixação de moinhos de bolas planetários

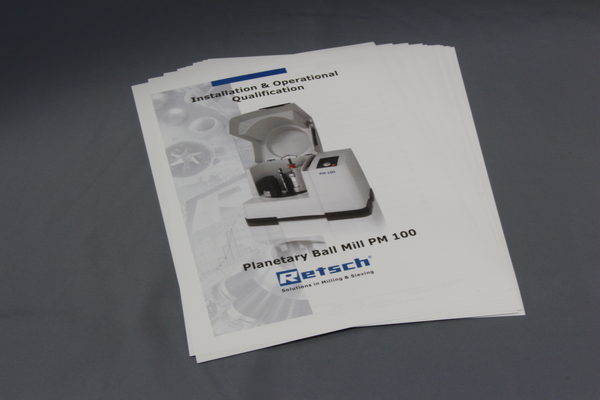

99.200.0006 Documentação IQ/OQ para PM 100

Sistema de medição de pressão e temperatura GrindControl

Inclui sensores e unidade transmissora, inserção de tampa, software, estojo, auxílio de abertura e acessórios de limpeza para PM (por favor, peça os jarros de moagem separadamente)

22.782.0021 GrindControl para jarro de moagem PM EasyFit 250 ou 500 ml, aço inoxidável, aço endurecido

22.782.0031 GrindControl para jarro de moagem PM EasyFit 250 ou 500 ml, óxido de zircônio

22.782.0020 GrindControl para jarro de moagem PM EasyFit 50, 80 ou 125 ml, aço inoxidável, aço endurecido

22.782.0026 GrindControl com jarro de moagem PM EasyFit 50, 80 ou 125 ml, óxido de zircônio

Acessórios

05.114.0054 O-ring para jarras de moagem de 250 ml - 500 ml EasyFit (PM)

22.186.0006 Filtro sinterizado com anel de vedação (O-ring), conjunto com três peças.

03.474.0228 Inserção GrindControl da tampa para jarra de moagem PM EasyFit 250 e 500 ml,
inoxidável, aço temperado

03.474.0239 Inserção GrindControl da tampa para jarro de moagem PM de Fácil Encaixe 250 e 500 ml,
óxido de zircônio

03.474.0240 Inserto de tampa GrindControl para 50, 80 ou 125 ml, aço inoxidável, aço endurecido

03.474.0241 Inserto de tampa GrindControl para 50, 80 ou 125 ml, óxido de zircônio

22.864.0001 Conjunto de válvulas sobressalentes M8X1 para GrindControl e tampas de aeração

Frascos de moagem fácil encaixe

(os potes de moagem EasyFit são adequados para todos os moinhos de bolas planetários)

Aço inoxidável endurecido

01.462.0239 12 ml

01.462.0240 25 ml

01.462.0516 50 ml

01.462.0517 80 ml

01.462.0518 125 ml

01.462.0519 250 ml

01.462.0520 500 ml

Carbeto de tungstênio

01.462.0494 50 ml

01.462.0495 80 ml

01.462.0527 125 ml

01.462.0497 250 ml

01.462.0498 500 ml

Ágata

01.462.0509 50 ml

01.462.0511 80 ml

01.462.0515 125 ml

01.462.0502 250 ml

01.462.0506 500 ml

Óxido de alumínio sinterizado

01.462.0507 50 ml

01.462.0512 125 ml

01.462.0499 250 ml

01.462.0503 500 ml

Óxido de zircônio

01.462.0508 50 ml

01.462.0510 80 ml

01.462.0513 125 ml

01.462.0500 250 ml

01.462.0504 500 ml

Adaptador para frascos de vidro

01.462.0540 Adaptador para 24 frascos de vidro de 1,5 ml, aço inoxidável, aço endurecido

22.749.0009 Frasco de vidro de 1,5 ml com tampa de septo, 100 unidades

05.181.0112 Mola de pressão de reposição para adaptador de 24 frascos de vidro de 1,5 ml, 1 peça

01.462.0541 Adaptador para 7 frascos de vidro de 20 ml, aço inoxidável, aço endurecido

22.749.0010 Frasco de vidro de 20 ml com tampa de septo, 100 unidades

05.181.0044 Mola de pressão de reposição para adaptador de 7 frascos de vidro de 20 ml, 1 peça

Acessórios para frascos de moagem de Fácil Encaixe para moagem úmida, moagem com atmosfera inerte e Liga Mecânica (MA)

Tampas de aeração (incl. embutido)

22.107.0613 jarros de moagem EasyFit 50 ml - 125 ml, aço inoxidável temperado

22.107.0616 jarros de moagem EasyFit 50 ml - 125 ml, carboneto de tungstênio

22.107.0617 jarros de moagem EasyFit 50 ml - 125 ml, carboneto de ágata

22.107.0615 jarros de moagem EasyFit 50 ml - 125 ml, carboneto de óxido de zircônia

22.107.0618 para jarros de moagem EasyFit 250 ml - 500 ml, aço inoxidável temperado

22.107.0621 para jarros de moagem EasyFit 250 ml - 500 ml, carbeto de tungstênio

22.107.0622 para jarros de moagem EasyFit 250 ml - 500 ml, ágata

22.107.0620 para jarros de moagem EasyFit 250 ml - 500 ml, óxido de zircônia

22.107.0619 para jarros de moagem EasyFit 250 ml - 500 ml, óxido de alumínio

22.864.0001 Conjunto de válvulas de reposição para tampas de aeração M8x1

Embutimento para tampa de aeração

03.474.0225 jarros de moagem EasyFit 50 ml - 125 ml, aço inoxidável temperado

03.474.0207 jarros de moagem EasyFit 50 ml - 125 ml, carboneto de tungstênio

03.474.0208 jarros de moagem EasyFit 50 ml - 125 ml, carboneto de ágata

03.474.0206 jarros de moagem EasyFit 50 ml - 125 ml, carboneto de óxido de zircônia

03.474.0226 para jarros de moagem EasyFit 250 ml - 500 ml, aço inoxidável temperado

03.474.0210 para jarros de moagem EasyFit 250 ml - 500 ml, carbeto de tungstênio

03.474.0211 para jarros de moagem EasyFit 250 ml - 500 ml, ágata

03.474.0209 para jarros de moagem EasyFit 250 ml - 500 ml, óxido de zircônia

03.474.0215 para jarros de moagem EasyFit 250 ml - 500 ml, óxido de alumínio

Dispositivos de segurança para fechamento

22.867.0011 para jarros de moagem de fácil encaixe 50 ml - 125 ml

22.867.0012 para jarros de moagem de Fácil Encaixe 250 ml - 500 ml

02.486.0055 Auxiliar de abertura para dispositivo de fechamento de segurança

Juntas para jarros de moagem de Fácil Encaixe

Selo de vedação

05.114.0086 Anel de vedação (O-ring) para jarra de moagem de 12 ml EasyFit.

05.114.0085 O-ring para jarro de moagem de 25 ml EasyFit

05.114.0054 O-ring para jarros de moagem de 250 ml - 500 ml de Fácil encaixe

05.114.0056 O-ring para jarros de moagem de 50 ml - 125 ml de Fácil Encaixe

05.114.0063 O-ring para jarros de moagem de 250 ml - 500 ml de Fácil Encaixe, ágata

Esferas de moagem

Ajuda de seleção

Bolas de moagem estão disponíveis em diferentes diâmetros. A regra geral é: para uma moagem eficiente, a bola deve ser pelo menos 3 vezes maior que a maior partícula da amostra. Para evitar abrasão e desgaste, é essencial usar somente bolas com diâmetro idêntico.

O número de bolas de moagem depende do volume do jarro usado. O documento “Carga de esferas para moagem” na seção de downloads fornece detalhes sobre volumes utilizados, tamanhos máximos de alimentação e preenchimento correto dos frascos com bolas de moagem para moagem a seco e úmido, bem como ruptura celular.

Os frascos de moagem e as bolas de moagem devem sempre ser feitos do mesmo material.

Materiais disponíveis:

Aço Duro (densidade 7,8 g/cm3; dureza ≤ 235 HB, resistência média à abrasão)
normalmente usado para moer amostras semiduro a duro e quebradiço.
Aço Inoxidável (densidade 7,7 g/cm3; dureza ≤ 245 HB, resistência média à abrasão)
normalmente usado para moer amostras semiduro a duro e quebradiço.
Carboneto de tungstênio (densidade 14,8 g/cm3; dureza 93,6 HRA; alta resistência à abrasão)
usado para moer materiais duros e frágeis. Com o uso de carboneto de tungstênio, a contaminação da amostra com o ferro é evitada.
Ágata (densidade 2,6 g/cm3; dureza 6,5 - 7 Mohs, baixa resistência à abrasão)
um material natural altamente puro adequado para pulverizar amostras moles a meio duras ou fibrosas. Devido à sua baixa densidade, a ágata é adequada para processos suaves de moagem com baixo consumo de energia.
Óxido de alumínio sinterizado (densidade 3,8 g/cm3; dureza 1600 HV 0,5, resistência média à abrasão) é um material cerâmico adequado para moer amostras moles a semiduras ou fibrosas. É usado principalmente para processos de moagem sem metais pesados.
Nitreto de silício (densidade 3,6 g/cm3; dureza 1600 HV, alta resistência à abrasão) é um material cerâmico adequado para moer amostras de semiduro a duro. Devido à sua baixa densidade, o nitreto de silício é usado para processos de moagem suave com baixo consumo de energia. Graças à alta resistência à abrasão do material, também é altamente adequado para moagem ultrafina.
Óxido de zircônio (densidade 6,05 g / cm3; dureza 1250 HV, alta resistência à abrasão)
material cerâmico adequado para pulverizar amostras de semiduro a duro e fibroso. É normalmente usado para processos de moagem sem metais pesados ou aplicações que visam tamanhos de partículas ultrafinos.

Observe:

O material da ferramenta de moagem deve ser mais duro que a amostra. Para mais informações, consulte o documento “Análise de Material de Equipamentos e Acessórios” na seção Downloads.
