O Moinho Misturador MM 400 é um verdadeiro moinho multiuso projetado para moagem a seco, úmido e criogênico de pequenos volumes de até 2 x 20 ml. Ele mistura e homogeneiza pó e suspensões com uma frequência de 30 Hz em segundos – incomparavelmente rápido e fácil de operar.
A unidade de bancada compacta é adequada para processos clássicos de homogeneização, bem como para ruptura de células biológicas para extração de DNA/RNA e proteínas. Longos tempos de processamento de até 99 horas tornam o MM 400 ideal para aplicações de pesquisa, por exemplo, em mecanoquímica.
No que diz respeito ao desempenho e flexibilidade deste moinho, não há tecnologia equivalente disponível no mercado.
Você também pode estar interessado nos modelos de moinho misturador MM 500 nano e MM 500 vario , que operam com o mesmo princípio funcional a uma frequência de 35 Hz, mas fornecem desempenho substancialmente superior. Para aplicações que requerem resfriamento ou aquecimento da amostra, o moinho misturador MM 500 control é a escolha perfeita. Cada moinho misturador RETSCH tem um foco de aplicação específico.
"Usamos o MM 400 para homogeneizar amostras de músculos, pele, fígado e invertebrados inteiros antes da análise de isótopos estáveis e ácidos graxos. É rápido e faz um trabalho consistentemente completo de homogeneização de amostras. A máquina foi muito usada sem problemas mecânicos."
Bruno Rosenberg
Fisheries and Oceans Canada
"Ótimo para pó homogêneo de amostras de tecido enquanto congelado"
Kristen Cooke
University of Sydney
"Perfeito para preparar solo e material vegetal para análise de isótopos."
David Mitchem
Virginia Tech
"O instrumento mais eficaz do mundo em tecnologia médica. "
Muhammad Naveed
First Global Link
"Estou feliz em usar o MM 400 para o meu laboratório ao vivo. Seria especificado como uma máquina padrão para mercados de XRF. "
Gye Ryoung Lee
Gachon University
"Como sempre, excelente máquina, fácil de operar e fácil de usar. Moagem rápida para o tamanho de partícula desejado."
Hanna Kaliada
Vivex Biologics, Inc.
"Este é o melhor moinho de bolas que já usei. Muito fácil de operar e manusear."
Xinle Li
Clark Atlanta University
"Eu usei esta máquina em IISER Kolkata, Índia. É muito eficiente, prático e conveniente. vale a pena comprá-lo."
Surojit Bhunia
Northwestern University
A reprodutibilidade é fundamental na cadeia de processo, desde a amostragem até a análise. O equipamento de laboratório que pode ser calibrado garante sempre resultados reprodutíveis com desvio padrão mínimo. Isso é particularmente útil ao comparar resultados produzidos em locais diferentes.
O MM 400 é o primeiro moinho de laboratório que pode ser calibrado. A RETSCH inicialmente calibra o tempo e a frequência do moinho e oferece um serviço de calibração regular para garantir processos de moagem reprodutíveis..
Esta funcionalidade é particularmente adequada para
A reprodutibilidade é um princípio fundamental da pesquisa científica e é essencial para garantir a credibilidade e a confiabilidade dos achados científicos. O Mixer Mill MM 400 foi testado em relação à reprodutibilidade dentro de uma reação mecanoquímica, e pôde ser provado que ele oferece excelente reprodutibilidade durante várias repetições, para ambas as posições de fixação, e também entre diferentes dispositivos. [1]
Variações menores da frequência de 30 Hz para 29 Hz ou 28 Hz têm influência no rendimento da reação. É de interesse fundamental que o moinho mixer mantenha um valor definido, por exemplo, 30 Hz, e não se desvie dele. Uma premissa que é cumprida pelo MM 400, que vem com um certificado de calibração.
A reação mecanoquímica γ-Al2O3 + ZnO -> ZnAl2O4 foi conduzida por 30 minutos usando jarros de moagem de 25 ml, 2 x 15 mm esferas de moagem, 1 g de reagentes, a 28 Hz, 29 Hz e 30 Hz cinco vezes seguidas. A comparação entre a estação de fixação esquerda e direita mostrou resultados altamente reprodutíveis, também a comparação entre os 5 testes.

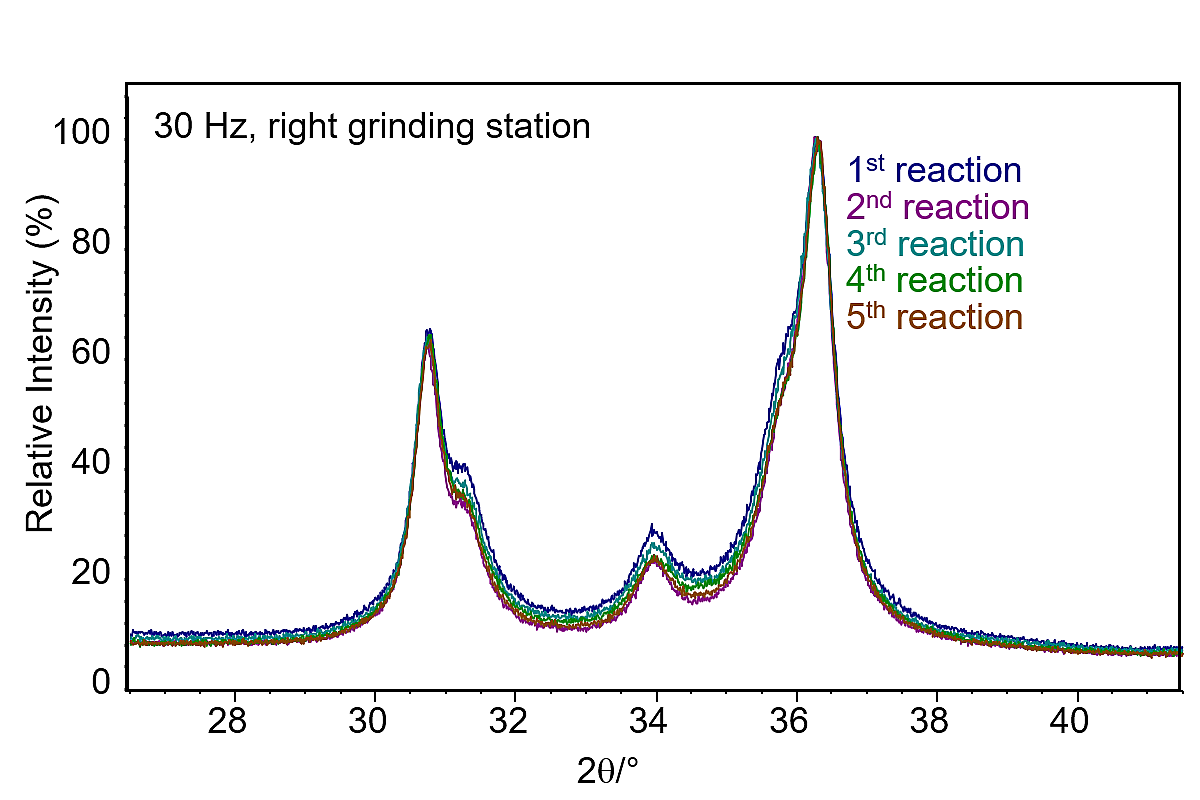

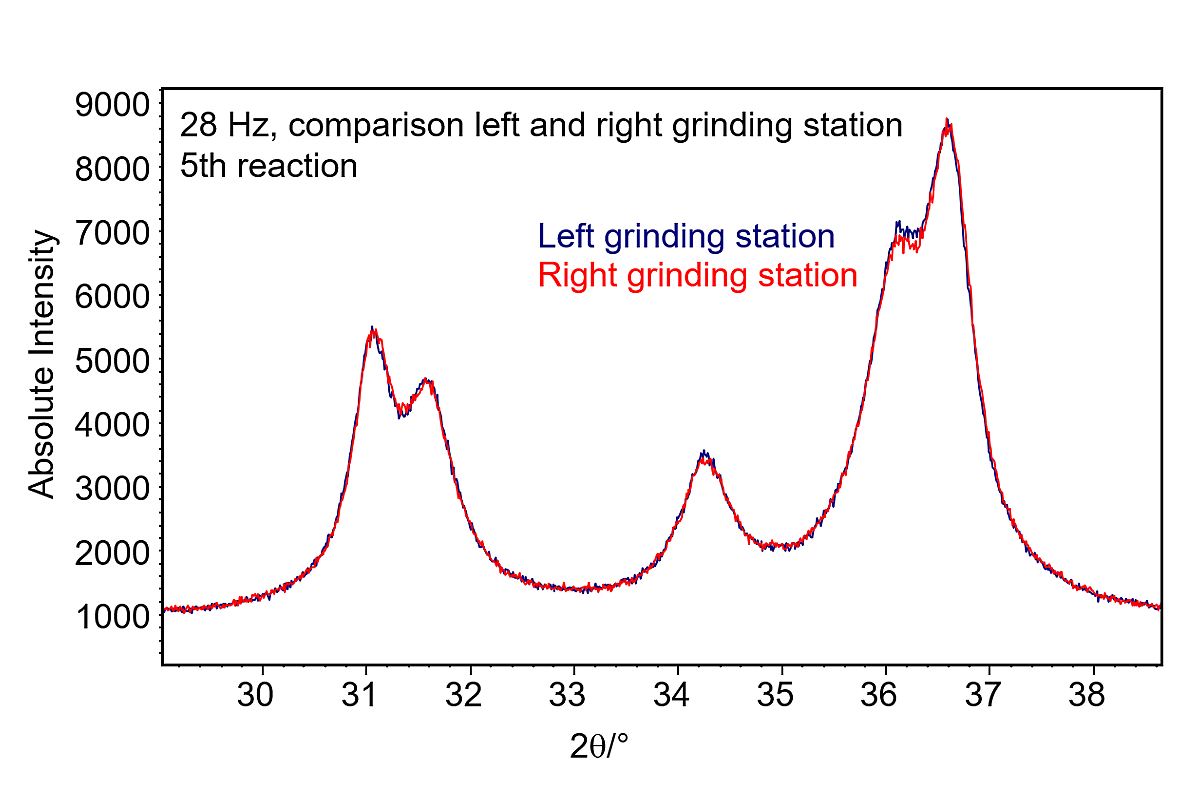

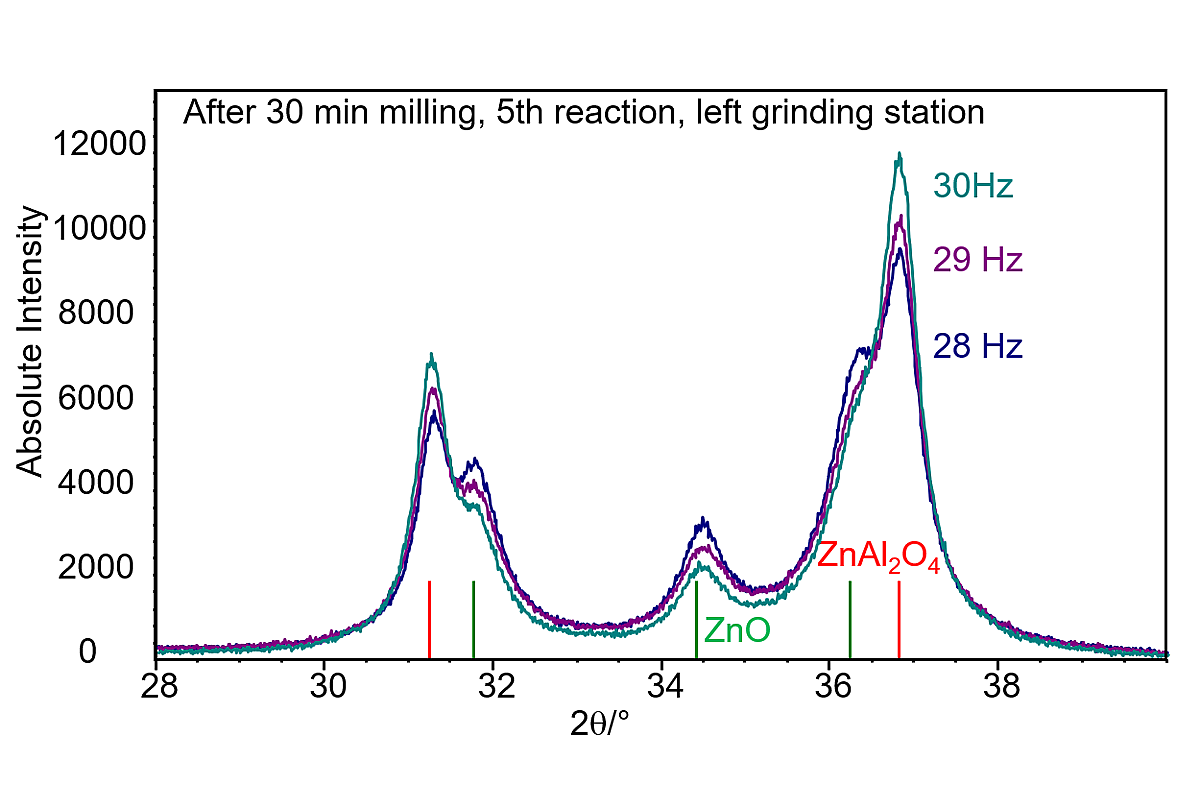

Padrões de DRX após a reação mecanoquímica γ-Al2O3 + ZnO -> ZnAl2O4: Esquerda: Moagem a 28 Hz, 29 Hz e 30 Hz, resultados após a 5ª reação. Meio: Comparação entre as estações de moagem esquerda e direita a 28 Hz, 5ª reação cada. Direita: Reação de 1 a 5 a 30 Hz, estação de moagem direita. Resultados apresentados pelo grupo de Claudia Weidenthaler. [9]
Os experimentos foram repetidos usando outro dispositivo MM 400 para comparar os resultados entre os dois moinhos. Novamente, a excelente reprodutibilidade foi verificada para os 5 testes conduzidos a 30 Hz, para ambas, estação de moagem esquerda e direita.

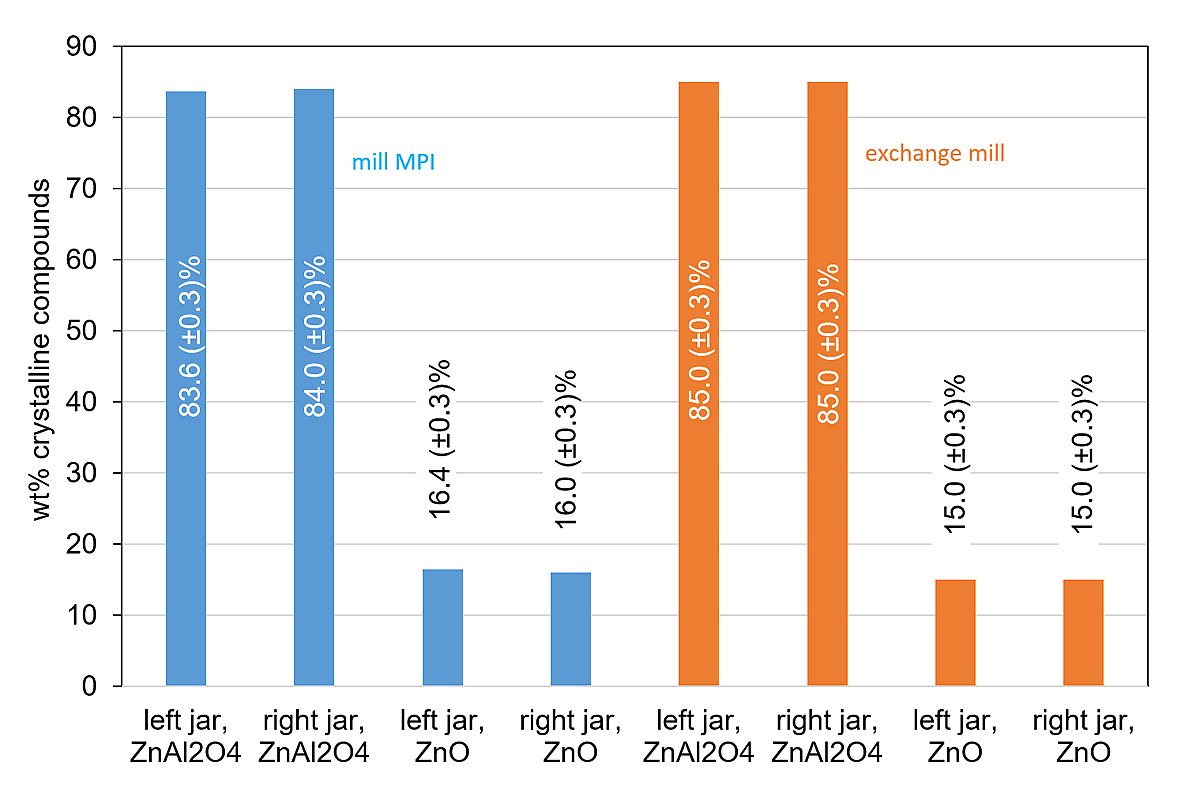

Resultados quase idênticos (percentual em peso de reagentes e produto) e reprodutibilidade são obtidos com um dispositivo MM 400 diferente. Resultados apresentados pelo grupo de Claudia Weidenthaler. [1]
Os moinhos misturadores são freqüentemente usados para homogeneizar amostras biológicas. O chamado batimento de contas com pequenas contas de vidro é um método estabelecido para a ruptura celular de leveduras, microalgas ou bactérias. A amostra é apenas moderadamente aquecida no processo, que pode ser reduzida ao mínimo por pré-resfriamento..
O MM 400 permite a ruptura celular eficiente de até 240 ml de suspensão celular para DNA/RNA e extração de proteínas. Para um diagnóstico preciso de infecções, é possível isolar bactérias intactas do tecido em frascos de 8 x 30 ml ou frascos de 10 x 5 ml usando adaptadores.
O MM 400 pode ser operado com uma variedade de adaptadores para frascos descartáveis com as seguintes capacidades:
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
Para a pulverização de material vegetal de 25 a 30 g, como flor de cannabis, os tubos cônicos de centrífuga são os mais adequados. Até 8 amostras de tecido, como fígado fresco em solução tampão, também podem ser homogeneizadas nesses tubos de 50 ml usando bolas de aço ou óxido de zircônio. Para manter o estresse mecânico nos frascos o mais baixo possível, uma frequência reduzida e um alto nível de enchimento, por ex. g. com tampão e amostra, são recomendados.
Moinho misturador MM 400 - Ruptura de células de levedura*
*O vídeo mostra o modelo anterior com princípio funcional idêntico.
Moinho Misturador MM 400 - Homogeneização da canabis*

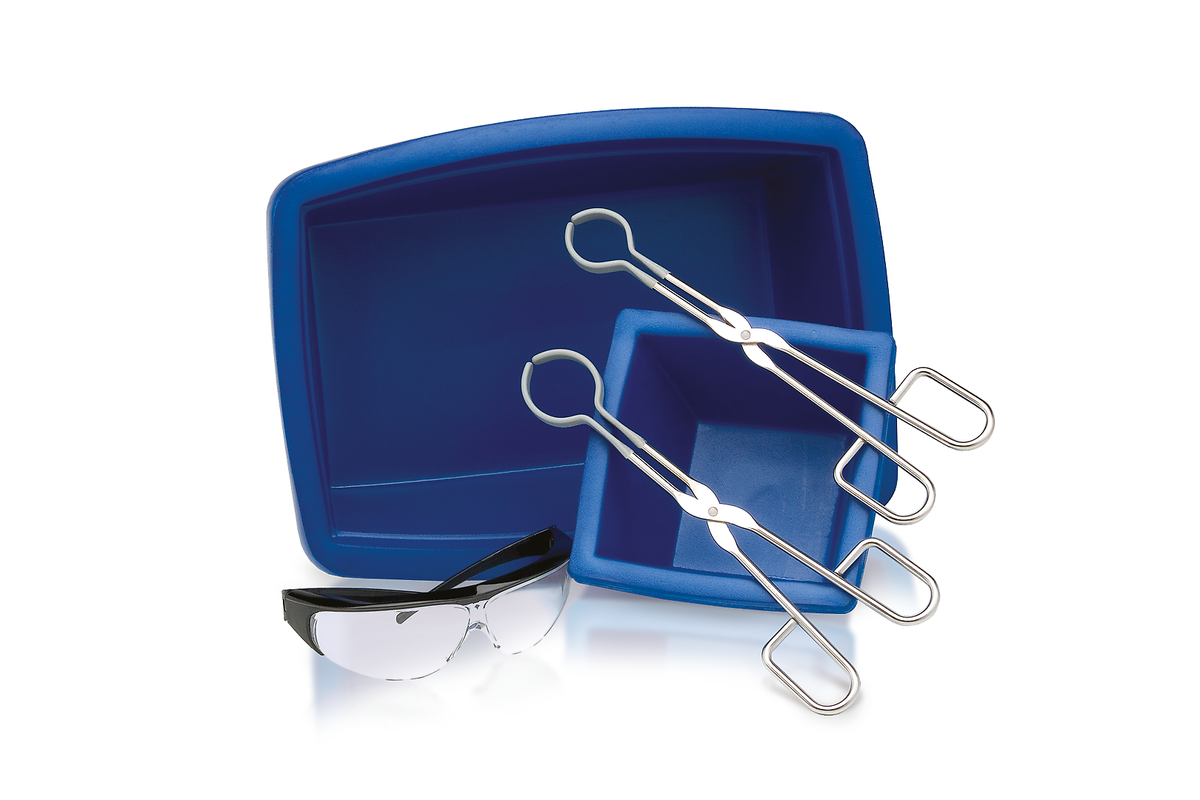

O CryoKit é uma solução econômica para processamento de amostras criogênicas com o Mixer Mill MM 400. O conjunto consiste em dois recipientes isolados, duas pinças e vidros de segurança..
A amostra a ser fragilizada e a esfera de moagem são colocadas no frasco de moagem de aço inoxidável que é bem aparafusado. A fragilização indireta é realizada pelo pré-resfriamento do frasco em um banho de nitrogênio líquido. Após aproximadamente 2 minutos, a amostra é resfriada o suficiente para o processamento criogênico.
Se o contato direto com nitrogênio líquido deve ser evitado, o controle do CryoMill ou Moinho Misturador MM 500 control são opções adequadas. Ambos os moinhos podem ser operados com frascos feitos de outros materiais além do aço para moagem criogênica.
Moinho Misturador MM 400 - Moagem Criogênica*
A mecanoquímica permite reações rápidas de substâncias em um ambiente livre de solventes. Algumas reações químicas requerem as forças de fricção de um moinho de bolas planetário, enquanto outros tipos de reação precisam de entrada de energia por meio de impacto – é aí que o Moinho Misturador MM 400 entra em jogo.
Os volumes de amostra disponíveis para aplicações de pesquisa geralmente são muito baixos. Isso faz com que tamanhos pequenos de jarras de moagem de até 50 ml, como os disponíveis para o MM 400, sejam benéficos. Devido aos tempos de reação freqüentemente longos, a possibilidade de programar tempos de processo de várias horas é outro aspecto importante.
Os moinhos misturadores oferecem uma vantagem única em relação aos moinhos de bolas planetários em aplicações mecanoquímicas: o uso de frascos transparentes em combinação com o típico movimento horizontal do frasco permite a espectroscopia Raman in situ. Isso permite o monitoramento em tempo real do processo de reação para identificar o tempo ideal para o rendimento máximo e evitar o processamento prolongado.
O MM 400 oferece muitas vantagens para aplicações mecanoquímicas:
Curso de tempo da reação de Knoevenagel entre vanilina e ácido barbitúrico sob condições mecanoquímicas usando bolas de moagem de óxido de zircônio de 2x10mm em frasco de moagem de 19 ml de PMMA a 30 Hz. Reação durante 30 minutos com progresso visível indicado pela mudança de cor.
Cortesia do Dr. Sven Grätz, Ruhr-University Bochum, Faculdade de Química e Bioquímica, AG Prof. Borchardt.
A espectroscopia Raman in situ é uma técnica analítica poderosa que permite o monitoramento e análise de materiais em seu ambiente natural ou de processo. Este método utiliza a dispersão Raman, um fenômeno onde a luz interage com vibrações moleculares, levando a mudanças no comprimento de onda da luz dispersa. Essas mudanças fornecem uma impressão digital espectral única para o material sendo analisado, oferecendo percepções sobre sua composição química ou estrutura molecular. O aspecto "in situ" refere-se à capacidade de observar e medir essas características diretamente durante um processo em andamento. Isso pode incluir a observação de mudanças na presença de várias reações químicas, incluindo a chamada mecanoquímica. Mecanoquímica envolve o uso de impacto, corte ou ações de fricção para induzir mudanças químicas em sólidos. Essa abordagem está se tornando cada vez mais popular por sua capacidade de contornar a necessidade de solventes, potencialmente oferecendo um caminho mais ecológico e eficiente em termos energéticos para a síntese química. A espectroscopia Raman pode fornecer insights inestimáveis sobre o mecanismo de reação, transformações de fase, cinéticas de reação ou para a otimização das condições de reação.
O MM 400 é "preparado para Raman", permitindo a remoção fácil do inlay da placa inferior. A placa inferior possui aberturas para a sonda Raman medir consistentemente na parte inferior dos frascos, colocando a sonda Raman por baixo do moinho e, portanto, por baixo dos frascos, onde a interação de partículas é mais intensa, garantindo dados precisos. Os frascos de moagem de PMMA da Retsch, com sua transparência e resistência química, realçam os dados espectrais sem contaminação. As formas externas planas dos frascos melhoram ainda mais os dados espectroscópicos. Esses ajustes de design simplificam o fluxo de trabalho experimental. Os pesquisadores agora podem realizar espectroscopia Raman in situ com maior facilidade e precisão, abrindo novas possibilidades para análise aprofundada de materiais.

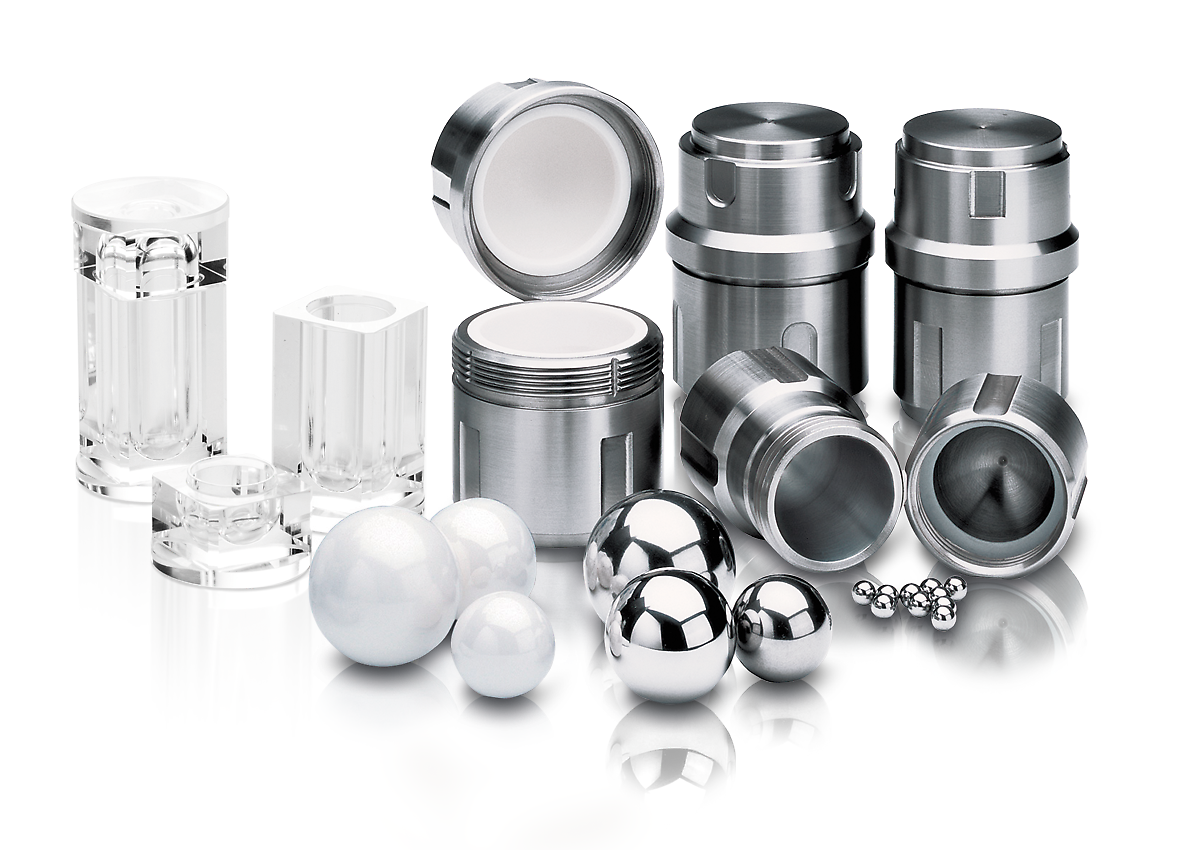

O volume nominal dos frascos de moagem com tampa de rosca varia de 1,5 ml a 50 ml; os materiais disponíveis incluem aço endurecido, aço inoxidável, ágata, carboneto de tungstênio, óxido de zircônio e PTFE, garantindo a preparação da amostra livre de contaminação.
Os frascos de moagem transparentes de PMMA são usados para espectroscopia Raman in-situ, mas também permitem aplicações com reações fotoquímicas. Além disso, estes são resistentes a uma variedade de produtos químicos. Os jarros podem ser usados com o antecessor do MM 400, assim como os modelos de jarros mais antigos são compatíveis com o mais recente modelo de moinho misturador.

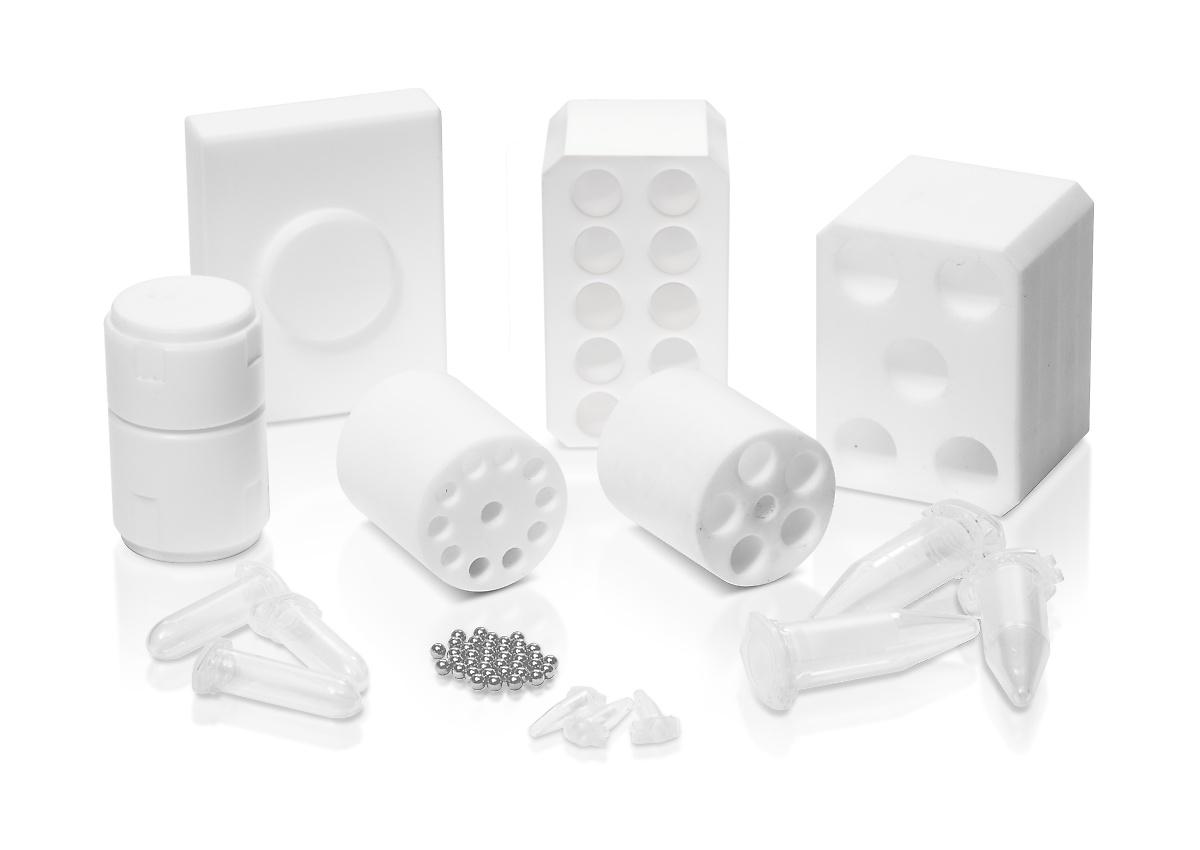

Adaptadores para frascos descartáveis de 0,5 / 1,5 / 2/5 ml podem ser usados no MM 400. Para quantidades maiores de amostra, por exemplo. g. para extração de proteínas, adaptadores para tubos cônicos de centrifugação de 50 ml ou frascos de boca larga de 30 ml estão disponíveis.

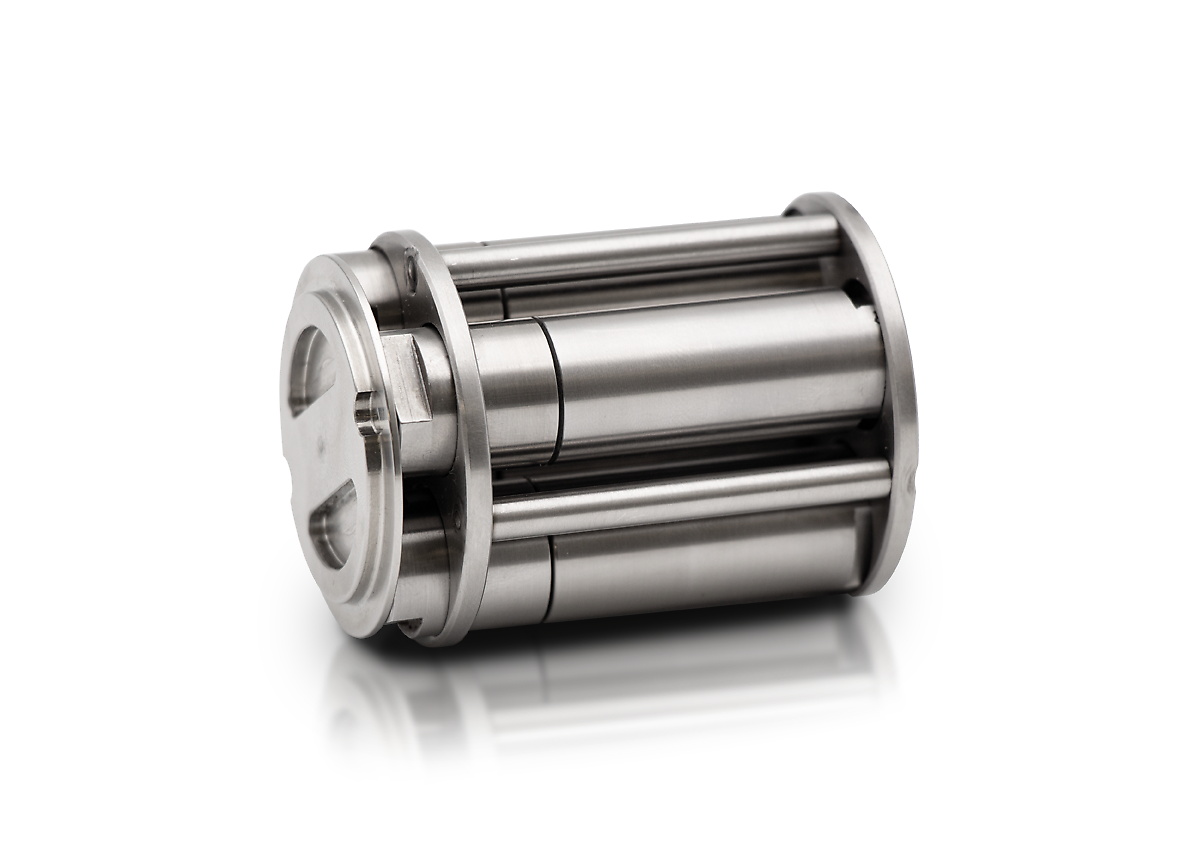

O MM 400 pode ser equipado com adaptadores que acomodam quatro frascos de moagem de aço inoxidável de 5 ml, permitindo a pulverização simultânea de no máximo 8 amostras. Este rendimento aumentado é particularmente benéfico para aplicações mecanoquímicas.
1,5 ou 2ml
Trava de segurança
Frascos de uso único
2 x 10 frascos de uso único máx.
5 ml
Trava de segurança
frascos de uso único
2 x 5 frascos max.
30 ml
garrafa de bocca
larga descartável
2 x 4 garrafa max.
50 ml
Tubos de centrifuga
cônicos descartáveis
2 x 4 tubos max.
O tamanho do frasco deve ser adaptado ao volume da amostra para garantir resultados ótimos. Idealmente, as esferas de moagem têm 3 vezes o tamanho da maior amostra. Os números e tamanhos de bolas dados na tabela abaixo seguem esta regra prática. Para pulverizar, por exemplo, 20 ml de uma amostra composta por partículas de 8 mm, recomenda-se a utilização de um frasco de 50 ml e bolas de 25 mm. De acordo com a tabela, é necessária uma bola de moagem. 20 ml de uma amostra com partículas de 5 mm, porém, podem ser homogeneizados com quatro esferas de 15 mm.
| Jarro de moagem volume nominal |
Quantidade da amostra | Tamanho max. da alimentação | Carga de bola recomendada (peças) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
| 1.5 ml | 0.2 - 0.5 ml | 1 mm | 1 - 2 | - | - | - | - | - | - |
| 5 ml | 0.5 - 2 ml | 2 mm | - | 1 - 2 | - | - | - | - | - |
| 10 ml | 2 – 4 ml | 4 mm | - | 5 - 7 | 1 - 2 | 1 - 2 | - | - | - |
| 25 ml | 4 – 10 ml | 6 mm | - | - | 5 - 6 | 2 - 4 | 1 - 2 | - | - |
| 35 ml | 6 – 15 ml | 6 mm | - | - | 6 - 9 | 4 - 6 | 2 - 3 | 1 | - |
| 50 ml | 8 – 20 ml | 8 mm | - | - | 12 - 14 | 6 - 8 | 3 - 4 | 1 | 1 |
A tabela mostra as cargas recomendadas (em pedaços) de esferas de moagem de diferentes tamanhos em relação ao volume do jarro de moagem, quantidade de amostra e tamanho máximo de alimentação.
Os moinhos misturadores RETSCH são verdadeiramente versáteis. Eles homogeneizam, por exemplo, ligas, ração animal, ossos, cerâmicas, cereais, produtos químicos, carvão, coque, drogas, sucata eletrônica, vidro, grãos, cabelo, minerais, sementes oleaginosas, minérios, papel, materiais vegetais, plásticos, esgoto lamas, solos, palha, comprimidos, têxteis, tecidos, tabaco, amostras de resíduos, madeira, lã, etc.
30 ml amostra
50 ml jarro de inox
1 x 25 mm esfera de aço inox
2 min a 30 Hz
30 ml suspensão celular
8 x 50 ml tubos cônicos de centrífuga de 50ml (adaptador)
com 25 ml pérolas de vidro cada; 0,5-0,75 mm
30 s a 30 Hz
Amostra de 15 ml
Jarro de moagem 50 ml
1 x bola de aço inoxidável de 25 mm
fragilização em LN2 por 3 min
4 x 2 min a 30 Hz com resfriamento intermediário
20 ml de amostra
50 ml jarro de aço inox
1 x 25 mm esfera de aço inox
1 min a 30 Hz
5 ml de amostra
10 ml Frasco de óxido de zircônio de
2 x 12 mm bolas de óxido de zircônio
3 min a 30 Hz
20 ml de amostra
50 ml jarro de aço inox
1 x 25 mm esfera de aço inox
fragilizado em LN2 por 3 min
4 x 2 min a 30 Hz com resfriamento intermediário
3g de amostra
pote inox 50ml
1 x bola de aço inoxidável de 25 mm
fragilização com LN2 por 2 min
90 segundos a 30 Hz
10 ml de amostra
Frasco de óxido de zircônio de 25 ml
2 bolas de óxido de zircônio de 15 mm
2 minutos a 30 Hz
Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplicação | size reduction, mixing, homogenization, cell disruption, cryogenic grinding, mechanochemistry |
| Campo de aplicação | agricultura, alimentos, biologia, engenharia / eletrônica, geologia / metalurgia, materiais de construção, medicina / produtos farmacêuticos, meio ambiente / reciclagem, química / plásticos, vidro / cerâmica |
| Material a processar | duro, semiduro, mole, frágil, elástico, fibroso |
| Princípio de fragmentação | impacto, fricção |
| Granulometria inicial* | <= 8 mm |
| Granulometria final* | ~ 5 µm |
| Tamanho do lote / quantidade a processar* | max. 2 x 20 ml |
| Número de postos de moagem | 2 |
| Frequência vibracional | 3 - 30 Hz (180 - 1800 min-1) |
| Duração típica da moagem | 30 s - 2 min |
| Tempo máx. de moagem | 99 h |
| Moagem a seco | Sim |
| Trituração a úmido | Sim |
| Moagem criogênica | Sim |
| Fracionamento de células com frascos de reação | sim, até 20 x 2.0 ml |
| Dispositivo de fixação autocentrante | Sim |
| Tipo de vaso de moagem | Vaso de moagem com tampa de rosca |
| Material das ferramentas de moagem | aço temperado, aço inoxidável, carbeto de tungstênio, ágata, óxido de zircônio, PTFE, PMMA |
| Volumes de vasos de moagem | 1.5 ml / 5 ml / 10 ml / 25 ml / 35 ml / 50ml |
| Programação do tempo de moagem | digital, 10 s - 8 h |
| Programas armazenáveis | 12 |
| Programas de ciclismo armazenáveis | 6 |
| Dados de conexão elétrica | 100-240 V, 50/60 Hz |
| Conexão elétrica | 1 - Fase |
| Código de proteção | IP 30 |
| Consumo de energia | 165W |
| C x A x P fechado | 385 x 350 x 470 mm |
| Peso líquido | ~ 27,5 kg |
| Normas e padrões | CE |
Os frascos de moagem do MM 400 realizam oscilações radiais na posição horizontal. A inércia das esferas de moagem faz com que elas impactem com alta energia no material da amostra nas extremidades arredondadas dos frascos de moagem e o pulverizem. Além disso, o movimento dos frascos de moagem combinado com o movimento das bolas resulta na mistura intensiva da amostra.
O grau de mistura pode ser aumentado ainda mais usando várias bolas menores. Se várias pequenas bolas forem usadas (por exemplo, contas de vidro), então, por exemplo, as células biológicas podem ser interrompidas. Os grandes efeitos de impacto de fricção entre os grânulos garantem uma ruptura celular eficaz.
[1] Esquema de reação e desempenho dos experimentos: Prof. Dr. Claudia Weidenthaler, Líder do Grupo de Pesquisa em Catálise Heterogênea, Difração de Pó e Espectroscopia de Superfície, Instituto Max-Planck para Pesquisa em Carvão, Mülheim an der Ruhr.
Sujeito a alterações técnicas e erros
