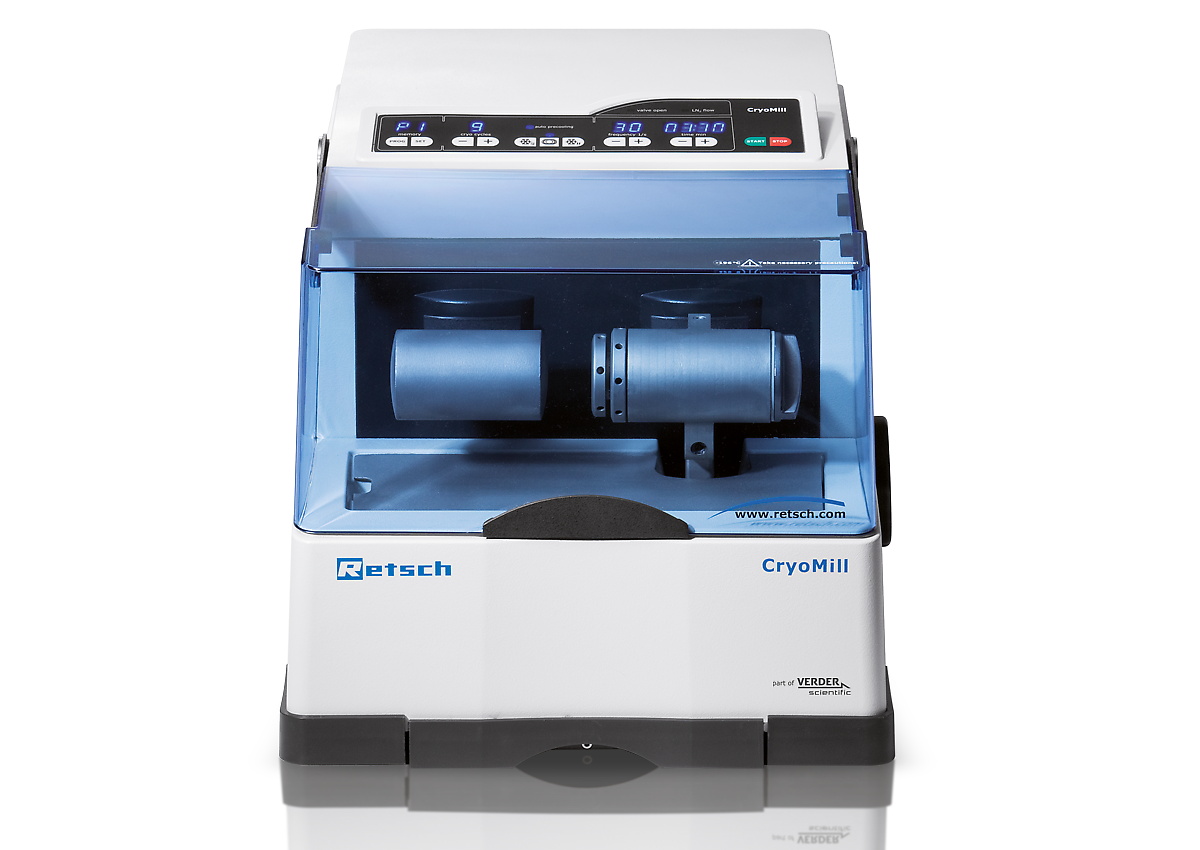

A moagem criogênica é um processo onde substâncias termicamente sensíveis e elásticas são processadas com sucesso por resfriamento com nitrogênio líquido. O CryoMill é um moinho de bolas de laboratório projetado especificamente para esta aplicação. Possui um sistema de resfriamento integrado que resfria continuamente o frasco de moagem com nitrogênio líquido antes e durante o processo de moagem. Assim, a amostra é fragilizada e os componentes voláteis são preservados.
O nitrogênio líquido é continuamente fornecido por um sistema de preenchimento automático na quantidade exata necessária para manter a temperatura a –196 ° C. O usuário nunca entra em contato direto com o LN2, o que garante um alto grau de segurança operacional. A versatilidade do CryoMill (criogênico, mas também com moagem úmida e seca em temperatura ambiente) o torna o moedor ideal para quantidades de amostra de até 20 ml. O poderoso moinho de bolas de impacto resulta na mais alta eficiência de moagem.
O CryoMill é um moinho criogênico projetado para ter em mente a segurança do usuário. O nitrogênio líquido flui através do sistema fechado e o usuário nunca entra em contato direto com o LN2, o que garante um alto grau de segurança operacional. O sistema de resfriamento automático garante que o processo de moagem não seja iniciado antes que a amostra esteja totalmente resfriada. Isso resulta em consumo reduzido e garante resultados reproduzíveis da moagem criogênica.
O CryoMill é muito fácil de operar. Parâmetros como frequência de oscilação, pré-resfriamento ou tempo de moagem podem ser ajustados digitalmente por meio de um teclado claramente estruturado. LEDs no display indicam o estado atual de operação, por exemplo, resfriamento ou moagem.
Normalmente, a moagem leva apenas alguns minutos para que a amostra não aqueça durante o processo. Se, no entanto, forem necessários tempos de moagem mais longos, também é possível pré-selecionar os períodos de resfriamento intermediário e o número de ciclos criogênicos.
Todos os parâmetros do instrumento são mantidos durante a operação em espera para os processos subsequentes. O moinho de laboratório também pode ser operado sem refrigeração, o que o torna adequado para uma vasta gama de aplicações.

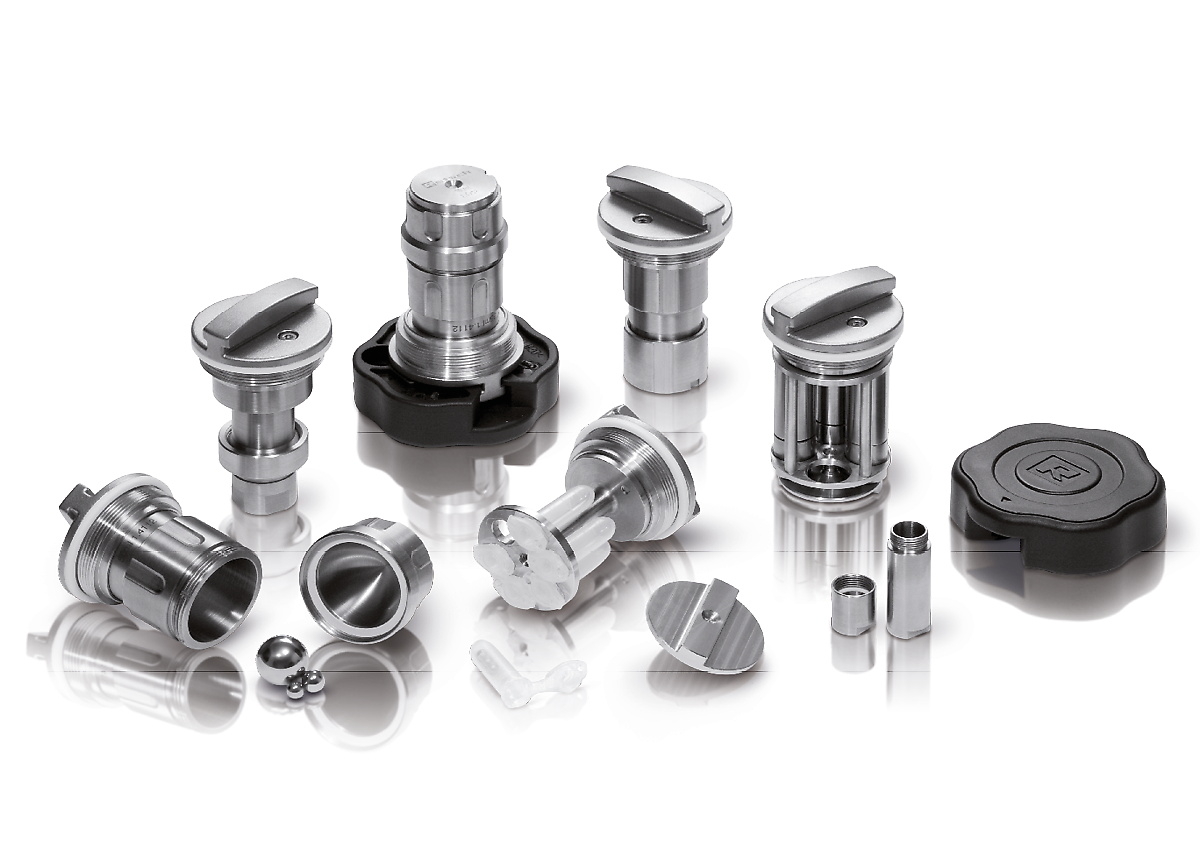

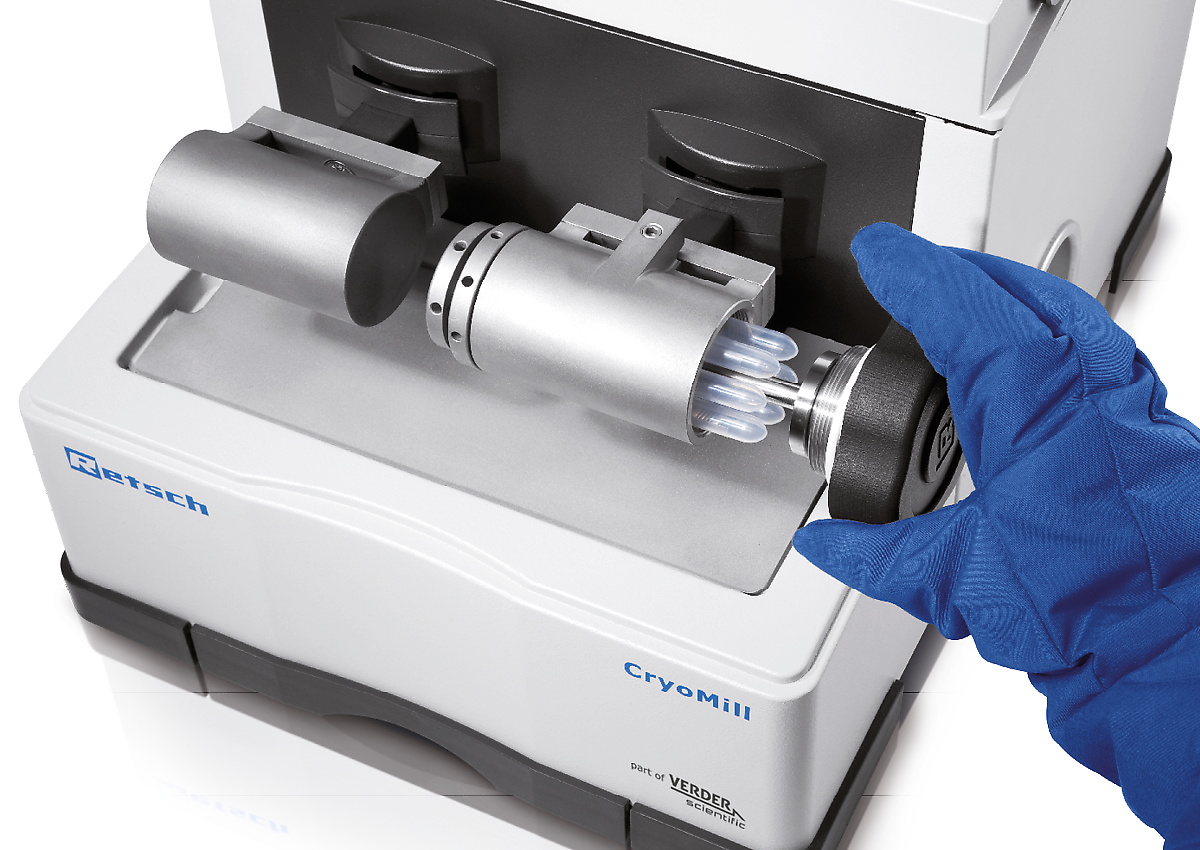

O CryoMill é equipado com uma estação de moagem para frascos de moagem com tampa de rosca com volumes de 10 ml, 25 ml, 35 ml ou 50 ml. Também é possível usar adaptadores para 4 frascos de moagem de 5 ml cada, bem como para 6 frascos de reação de 2 ml cada. Um frasco de moagem de 25 ml de óxido de zircônio e esferas de moagem correspondentes, bem como um frasco de PTFE, estão disponíveis para aplicações onde o aço pode causar contaminação da amostra.

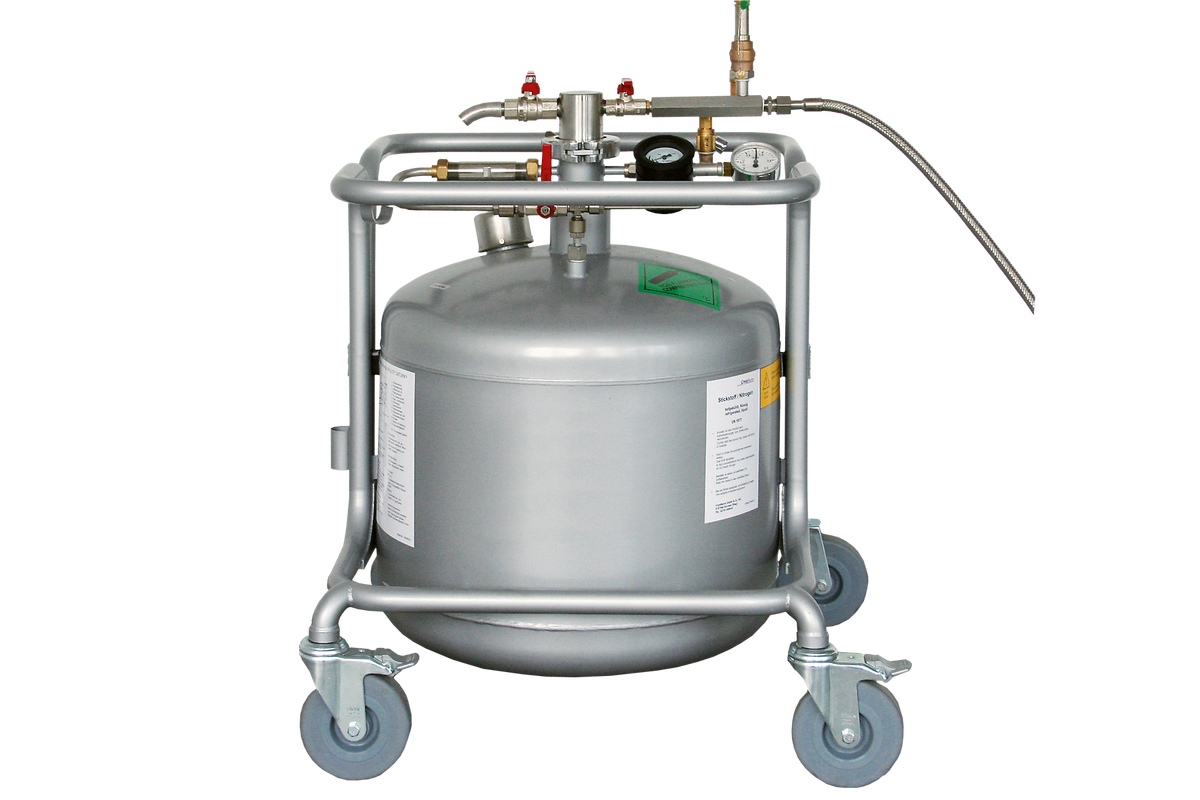

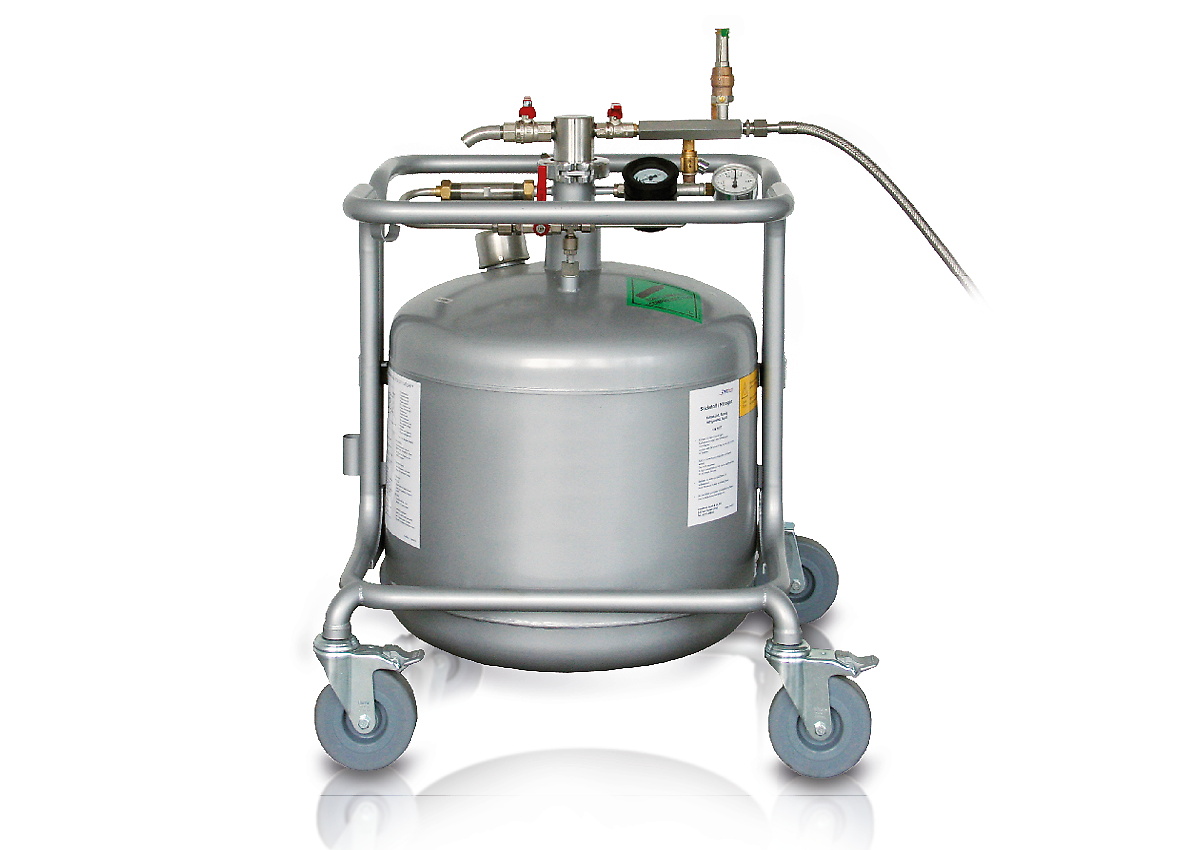

Para uma operação segura e confortável, a RETSCH fornece um sistema de preenchimento automático para nitrogênio líquido que está disponível em um recipiente de 50 litros e fornece resfriamento em aplicações de moagem criogênica por aproximadamente 5 horas. Também é possível conectar tanques criogênicos existentes ao moinho, utilizando um tubo de conexão com válvula de segurança.
Devido à fragilização automática das amostras durante a moagem criogênica, o CryoMill é adequado para pulverizar, por exemplo, resíduos, solo, produtos químicos, tecido, cabelo, madeira, lodo de esgoto, ossos, plásticos, sementes oleaginosas, papel, plantas, pílulas, têxteis, ração animal, lã, etc.
rubber duck
hard plastic
têxteis
ursinhos de goma
Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos
| Aplicação | fragmentação, mistura, homogeneização, fracionamento celular |
| Campo de aplicação | agricultura, alimentos, biologia, engenharia / eletrônica, geologia / metalurgia, materiais de construção, medicina / produtos farmacêuticos, meio ambiente / reciclagem, química / plásticos, vidro / cerâmica |
| Material a processar | duro, semiduro, mole, frágil, elástico, fibroso |
| Princípio de fragmentação | impacto, fricção |
| Granulometria inicial* | <= 8 mm |
| Granulometria final* | ~ 5 µm |
| Tamanho do lote / quantidade a processar* | max. 20 ml |
| Número de postos de moagem | 1 |
| Frequência vibracional | digital, 5 - 30 Hz (300 - 1800 min-1) |
| Duração típica da moagem | 10 min / 4 min (resfriar / moer) |
| Moagem a seco | Sim |
| Trituração a úmido | Sim |
| Moagem criogênica | Sim |
| Fracionamento de células com frascos de reação | Sim |
| Dispositivo de fixação autocentrante | Sim |
| Tipo de vaso de moagem | Vaso de moagem com tampa de rosca |
| Material das ferramentas de moagem | aço endurecido, aço inoxidável, óxido de zircônio, PTFE |
| Volumes de vasos de moagem | 5 ml / 10ml / 25 ml / 35 ml / 50 ml |
| Preenchimento automático | 50 l |
| Programação do tempo de moagem | digital, 30 s - 99 min |
| Programas armazenáveis | 9 |
| Dados de conexão elétrica | 100-240 V, 50/60 Hz |
| Conexão elétrica | 1 - Fase |
| Código de proteção | IP 30 |
| Consumo de energia | 260 W |
| C x A x P fechado | 395 x 373 x 577 mm (D: 710 mm com tubo de exaustão) |
| Peso líquido | ~ 45 kg |
| Normas e padrões | CE |
O jarro de moagem do CryoMill executa oscilações radiais na posição horizontal. A inércia das bolas de moagem faz com que elas impactem com alta energia no material da amostra nas extremidades arredondadas do frasco e o pulverizem.
O jarro de moagem é resfriado continuamente com nitrogênio líquido do sistema de resfriamento integrado antes e durante o processo de moagem criogênica.
Sujeito a alterações técnicas e erros
