Os moinhos de corte são adequados para a moagem de misturas de produtos moles, semiduros, tenazes, elásticos, fibrosos e heterogêneos. Graças ao potente acionamento de 3 kW com alto torque e tecnologia RES, o Moinho de corte SM 300 se destaca especialmente nos trabalhos difíceis onde outros moinhos de corte falham. Este moinho permite uma adaptação perfeita aos requisitos da aplicação por meio de velocidade variável de 100 a 3.000 min-1. Uma gama de peneiras de fundo com tamanhos de abertura de 0,25 - 20 mm está disponível, garantindo uma finura final definida.
"É um moinho muito robusto que nos permite homogeneizar amostras com tamanho de partícula muito uniforme de acordo com a peneira utilizada e muito fácil de usar. Por ser um equipamento muito robusto, pois é feito para durar, com certeza eu recomendaria."
Jonatan Racancoj
Cempro-Proverde
"Esta moinho é o cavalo de trabalho do departamento. Ele pode lidar com quase tudo que você deseja passar por ele. Fácil de desmontar e limpar. Já trabalhei com outras fábricas no passado e esta é de longe a melhor."
Jason Roys
Covance
"Antes de adquirirmos o SM 300, usávamos um VitaMix para converter componentes estruturados em pó. Claro, isso levou séculos para lotes maiores de material. Agora, com a fábrica, conseguimos economizar tempo e energia. É uma compra obrigatória para qualquer empresa que precise cortar, pulverizar, moer, eviscerar ou reduzir partículas grandes de qualquer maneira."
Major Hillmann
Epiceutical Labs
Uma massa adicional do motor é responsável por um torque muito alto que permite ao SM 300 moer muitos materiais até a finura analítica em apenas uma corrida de trabalho (Tecnologia RES, consulte o gráfico à direita). O pico de potência extra derivado da massa do volante é usado para superar bloqueios em potencial, mesmo ao moer materiais particularmente difíceis. Além disso, a tecnologia RES permite a alimentação rápida da amostra.

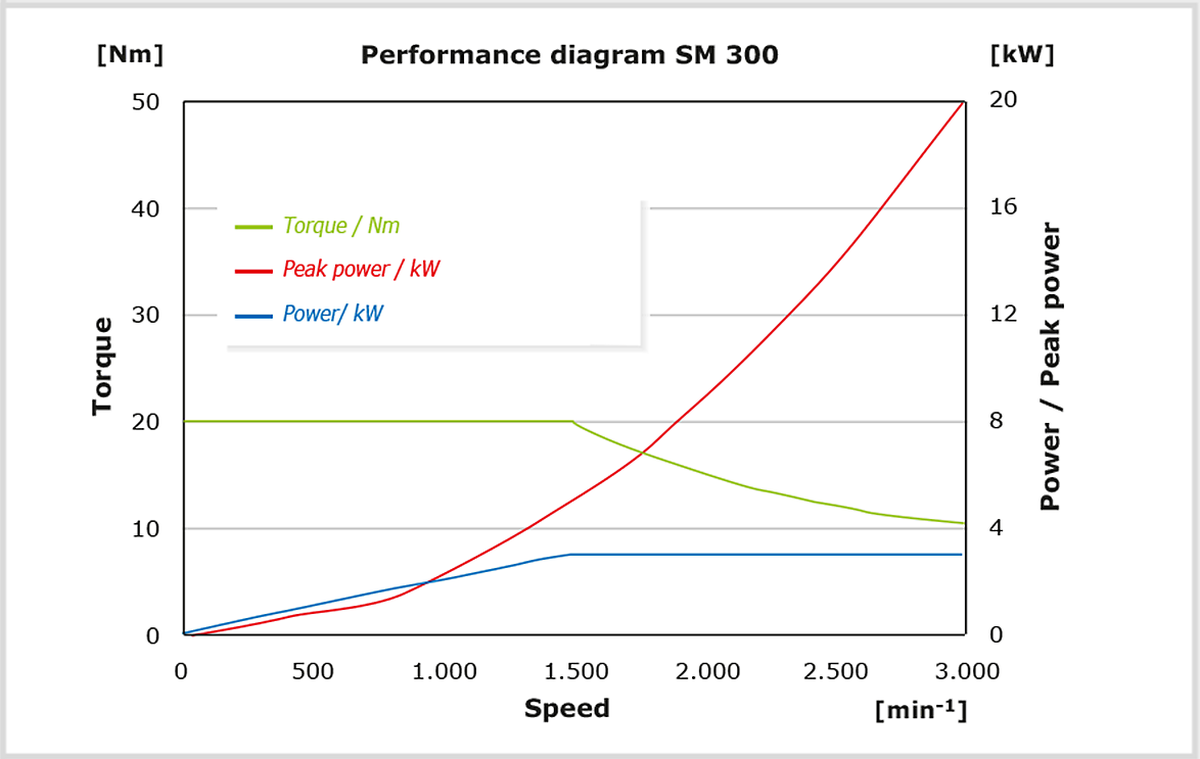

O diagrama mostra o torque (verde) e a potência (azul) do inversor, bem como a potência de pico temporariamente alcançável (vermelho) em relação à velocidade. O pico de potência aumenta em toda a faixa de velocidade. Isso significa que quanto maior a velocidade, mais energia está temporariamente disponível para os eventos de corte.
Ideal para materiais sensíveis à luz e ao calor

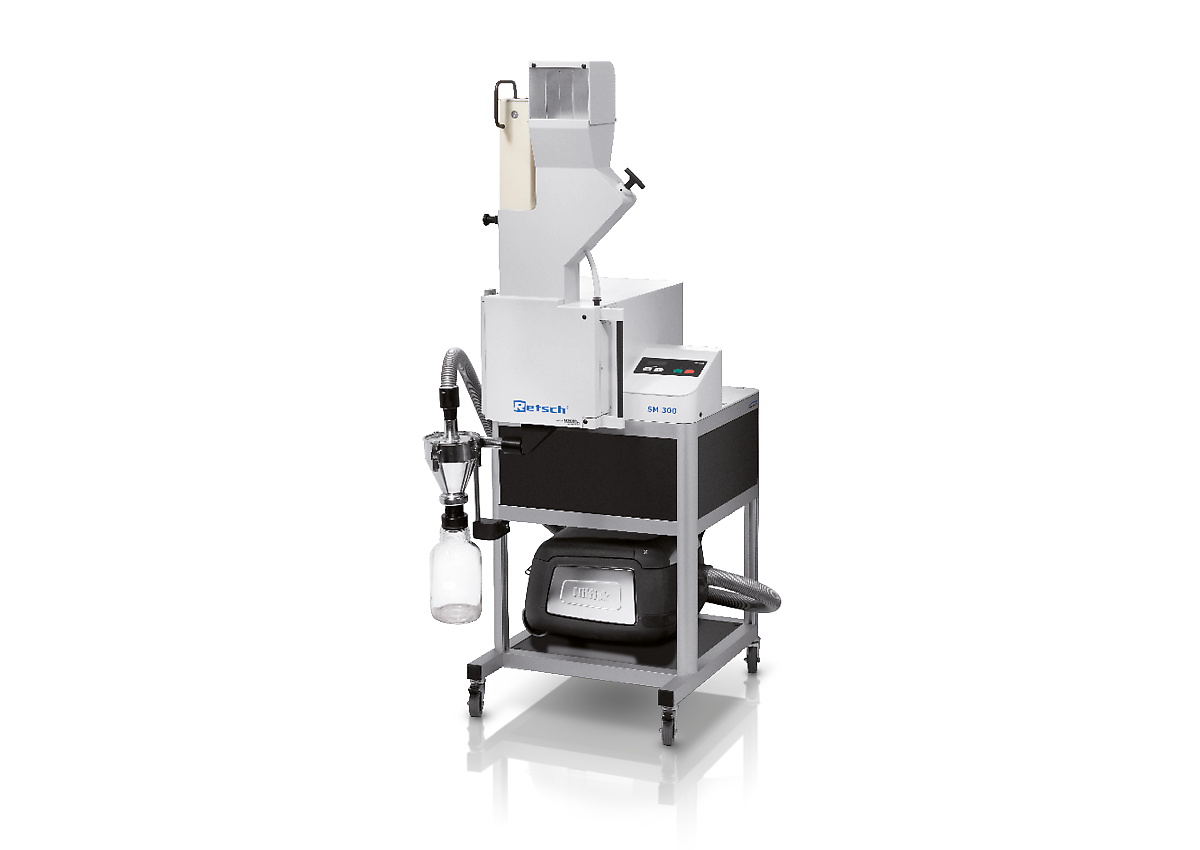

Em vez da saída por gravidade, um separador de ciclone opcionalmente disponível pode ser conectado ao SM 300. O uso do ciclone é vantajoso, por exemplo, para amostras sensíveis à luz e ao calor.
O SM 300 está equipado com barras de corte de dupla ação que aumentam substancialmente o número e a eficácia dos eventos de corte. O rotor de seção paralela, por exemplo, gera 18 eventos de corte por rotação.
A operação do SM 300 é excepcionalmente simples e segura. O rotor de simples posicionamento "encaixe" e as peneiras inferiores podem ser facilmente removidos sem ferramentas. Um interruptor de segurança evita que o moinho seja acionado com a porta aberta. Uma verificação de segurança eletrônica garante que a porta não possa ser aberta quando o motor estiver funcionando.

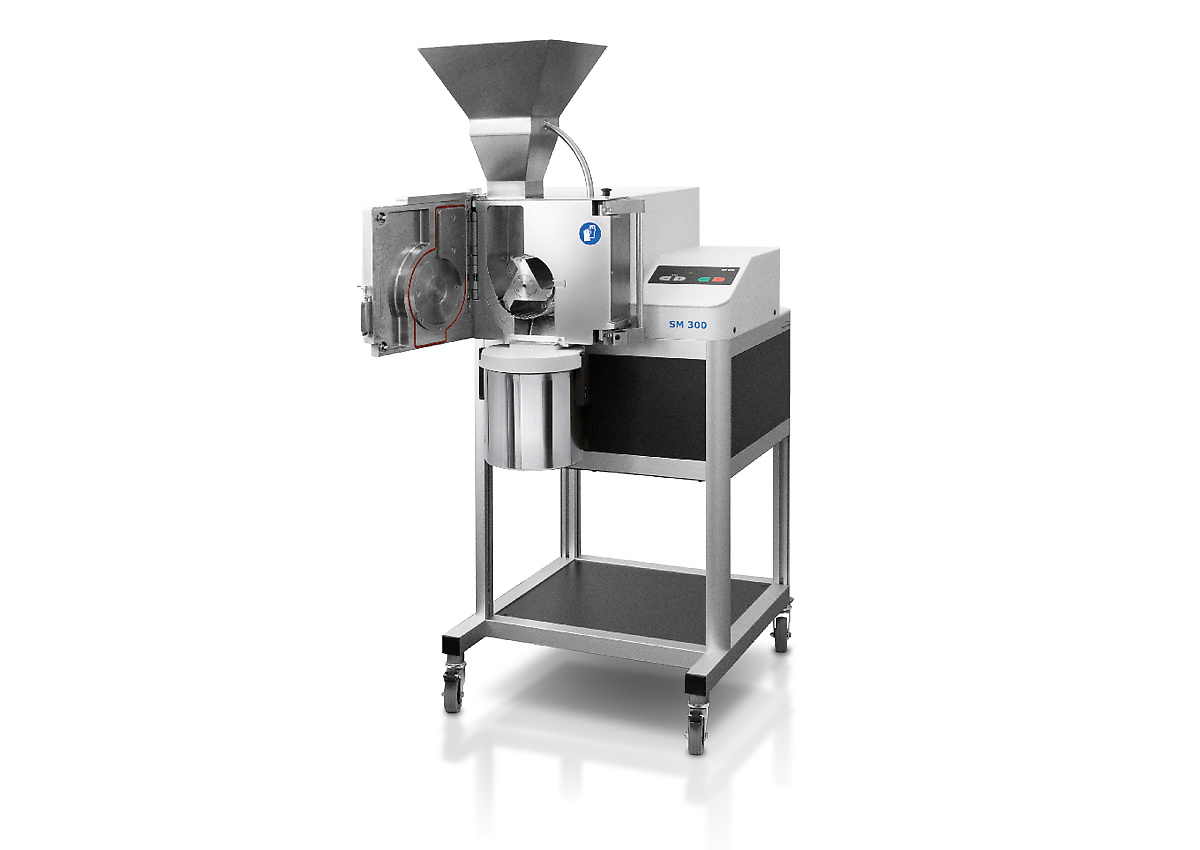

O funil pode ser dobrado para trás para obter acesso total à câmara de moagem, o que, em combinação com as superfícies lisas, facilita muito a limpeza do moinho. O mesmo acontece com o design das peneiras de fundo, o que reduz ao mínimo a retenção de peças de amostra.

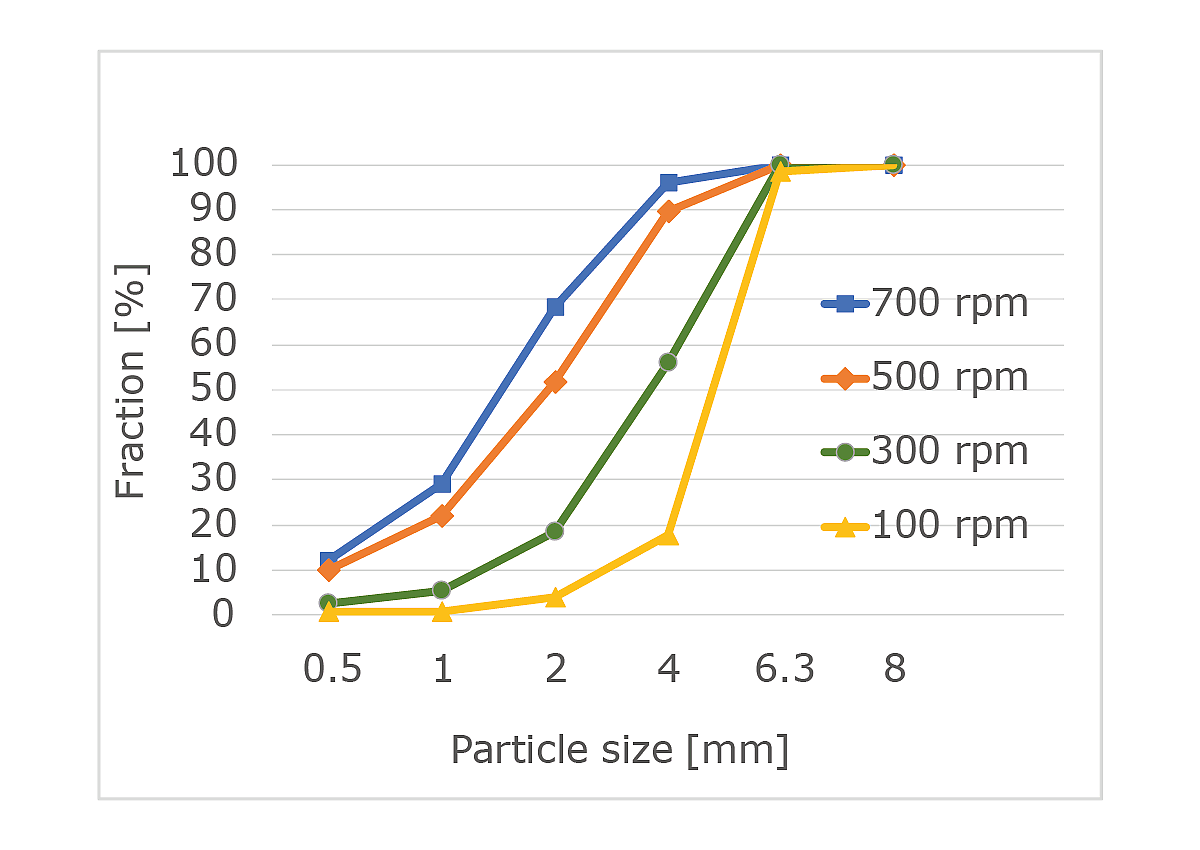

A redução da velocidade leva a uma diminuição da fração fina da amostra e a mais partículas dentro da faixa de tamanho desejada. Especialmente para este tipo de aplicação, a velocidade mais baixa do SM 300 foi reduzida para 100 min-1. Isso também é benéfico para a trituração de materiais sensíveis ao calor: a velocidade reduzida resulta em menos entrada de energia, evitando que a amostra fique muito quente durante o processo.

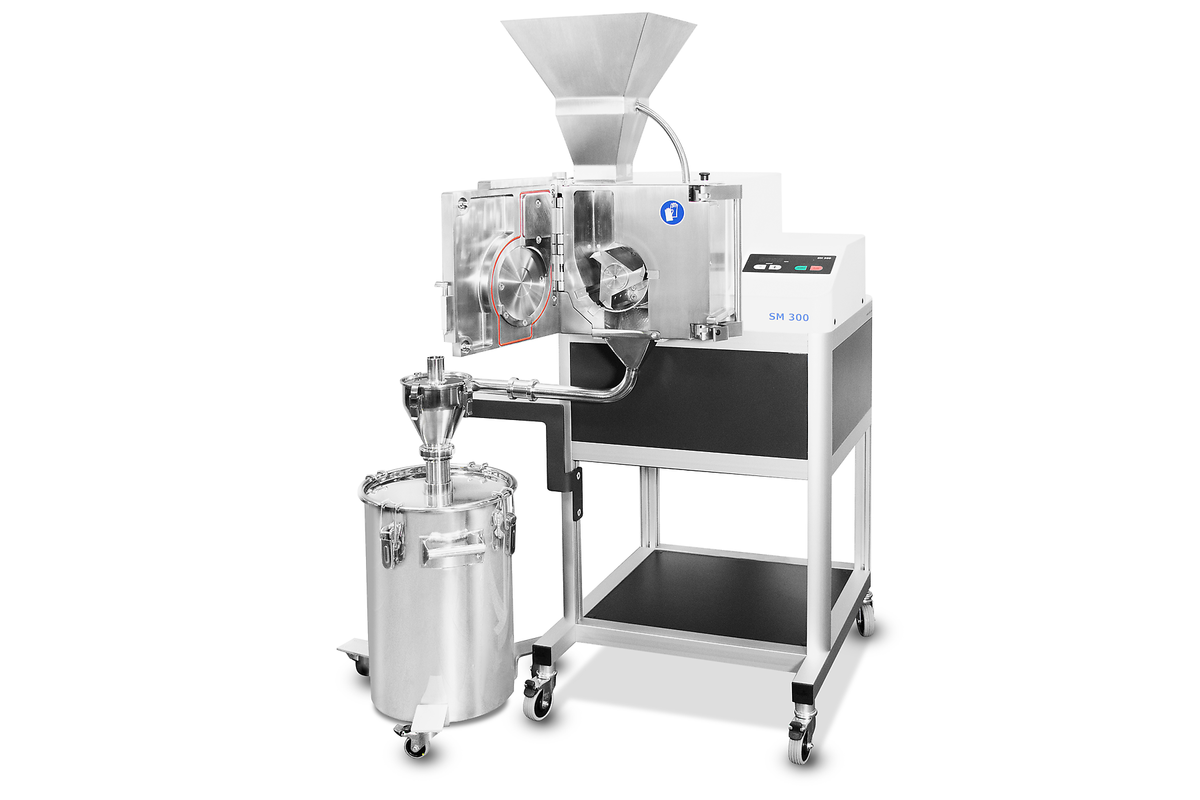

Para aplicações como produção em pequena escala de alimentos ou cosméticos, o SM 300 está disponível em uma versão de aço inoxidável 316L grau alimentício. É equipado com um funil longo para facilitar a alimentação de materiais como a canabis. Todas as partes em contato com a amostra (câmara de moagem, funil, rotor de seção paralela, peneira inferior, saída de amostra e unidade ciclone opcional com receptáculo de 30 l) são feitas de 316L nesta configuração. Para cortar amostras duras e compactas, recomenda-se usar o rotor 316L opcional com lâminas de aço inoxidável 1.4122

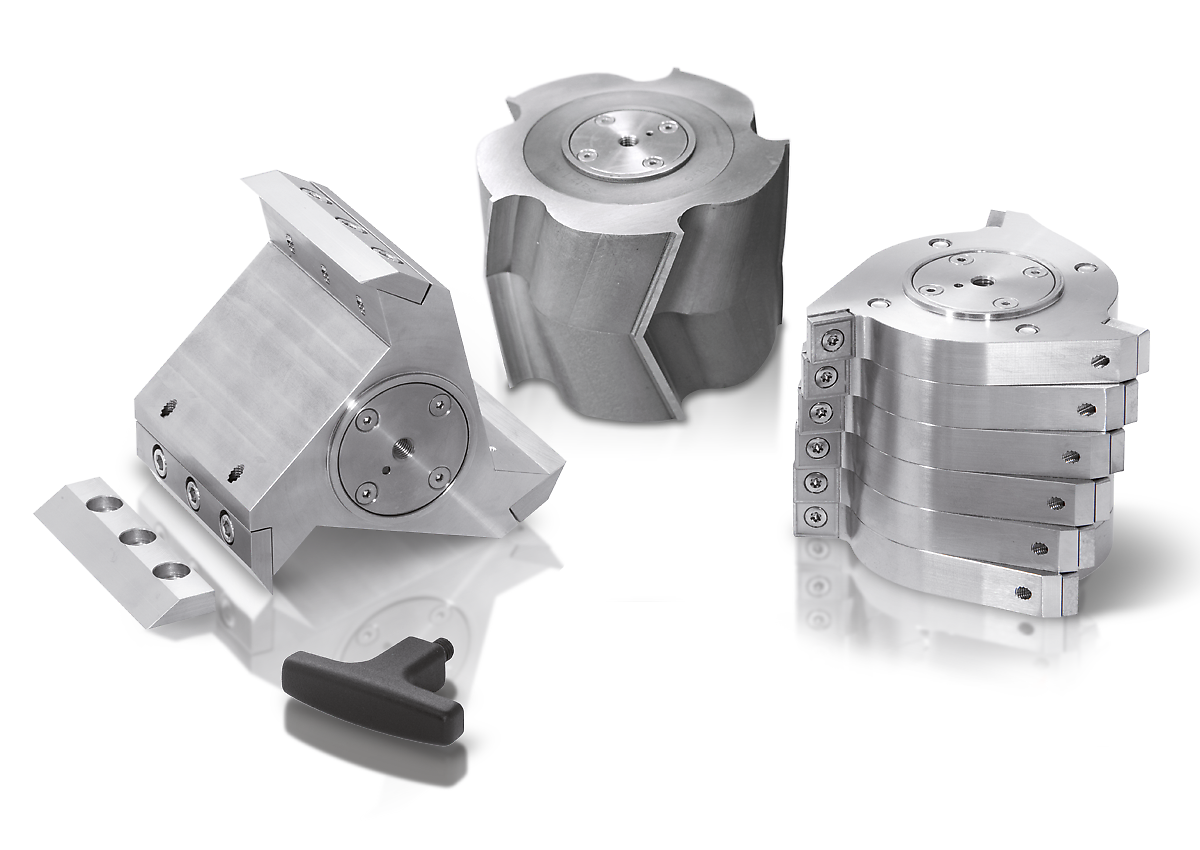

Um rotor de seção paralela, um rotor de 6 discos e um rotor em V estão disponíveis em aço inoxidável ou sem metais pesados para adaptação ideal às propriedades da amostra.

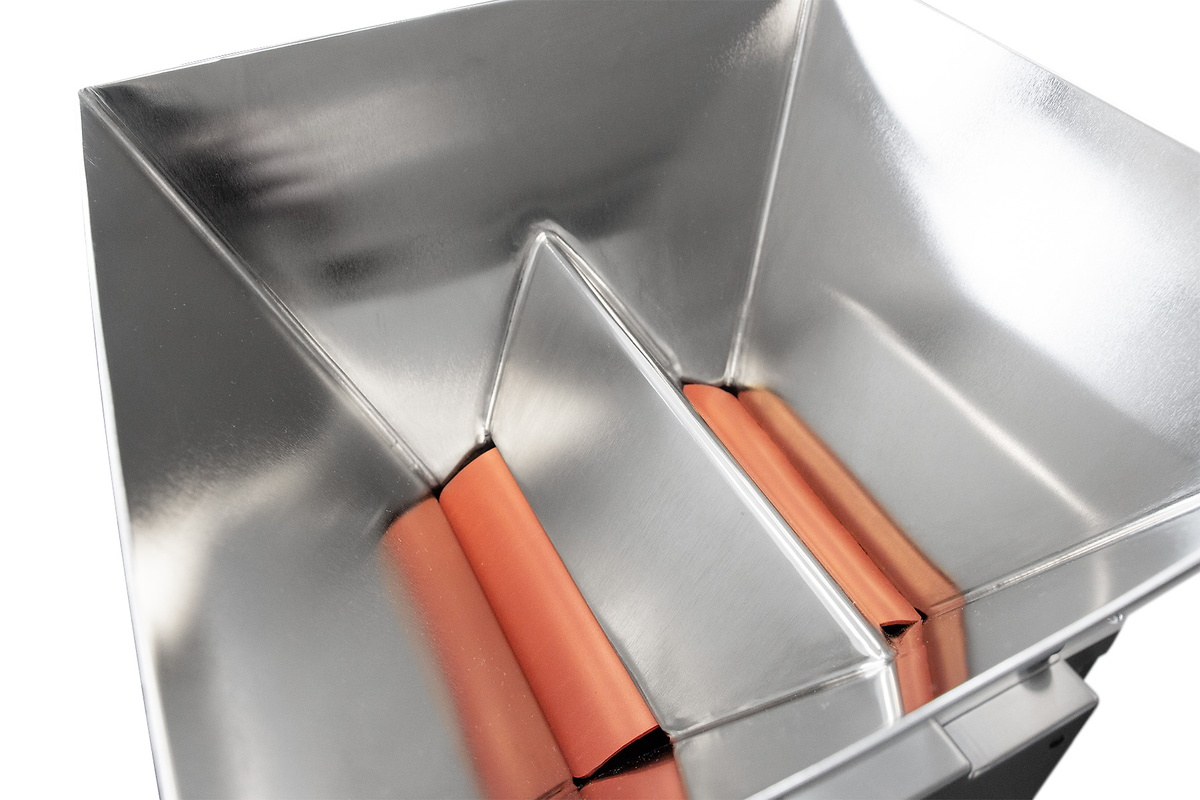

O SM 300 pode ser equipado com o funil universal, que é adequado para a maioria das amostras, ou com o funil de estoque longo, que é especialmente projetado para amostras longas.
As peneiras inferiores com furos trapezoidais ou quadrados são feitas de aço inoxidável ou aço livre de metais pesados.
Os moinhos de corte RETSCH são adequados para uma vasta gama de aplicações. Os materiais típicos incluem pré-formas PET, escória de alumínio, ração animal, ossos, cabos, papelão, componentes eletrônicos, pellets de ração, folhas, alimentos, couro, lignina, misturas de materiais, metais não ferrosos, papel, produtos farmacêuticos, materiais vegetais, brinquedos de plástico , plásticos, polímeros, combustíveis derivados de resíduos, resinas, borracha, especiarias, palha, têxteis, resíduos, madeira, etc.
peixe
madeira
nozes
combustíveis secundários, biocombustíveis
Para encontrar a melhor solução para sua tarefa de preparação de amostra, visite nosso banco de dados de aplicativos
Torrefação é um processo termoquímico realizado na ausência de oxigênio para causar a decomposição parcial da biomassa. Água e voláteis são liberados da biomassa para deixar um material sólido e seco conhecido como bio-carvão. Para algumas aplicações, o bio carvão pode ser usado para substituir os combustíveis fósseis tradicionais, ajudando assim a reduzir as emissões de CO2.
Neste vídeo, o RETSCH SM 300 e o CARBOLITE GERO TSR foram usados como parte de um processo de torrefação para criar biocombustível.
As empresas Verder Scientific fornecem soluções para apoiar o seu processo em cada etapa do processo, desde a preparação e análise da amostra até o tratamento térmico e muito mais.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplicação | fragmentação por corte |
| Campo de aplicação | agricultura, alimentos, biologia, engenharia / eletrônica, medicamentos / produtos farmacêuticos, meio ambiente / reciclagem, química / plásticos |
| Material a processar | macio, semiduro, duro, elástico, fibroso |
| Princípio de fragmentação | cisalhamento, corte |
| Granulometria inicial* | < 60 x 80 mm |
| Granulometria final* | 0.25 |
| Velocidade a 50 Hz (60 Hz) | 100 - 3000 min-1 |
| Velocidade tangencial do rotor | 4.7 - 20.3 m/s |
| Diâmetro do rotor | 129.5 mm |
| Tipos de rotor | rotor de seção paralela / rotor de 6 discos / rotor em V |
| Tipos de funil | universal, material longo |
| Material das ferramentas de moagem | aço inoxidável, aço para retificação livre de metais pesados, carboneto de tungstênio |
| Malha da peneira | furos trapezoidais 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm furos quadrados 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Sistemas coletores / capacidades | recipiente coletor 5 l / opcional: 30 l unidade de coleta 0,25 / 0,5 l combinação ciclone-sucção (0,25 l - 30 l) |
| Acionamento | motor trifásico assincronizado com conversor de frequência |
| Potência de acionamento | 3 kW com volante de ~ 28,5 kg |
| Dados de conexão elétrica | diferentes opções |
| Conexão elétrica | 1 - Fase |
| Freio do motor | Sim |
| Código de proteção | IP 20 |
| C x A x P fechado | 576 (1080 aberto) x 1677 x 750 mm (com estrutura de base e funil universal) |
| Peso líquido | ~ 160 kg |
| Normas e padrões | CE |

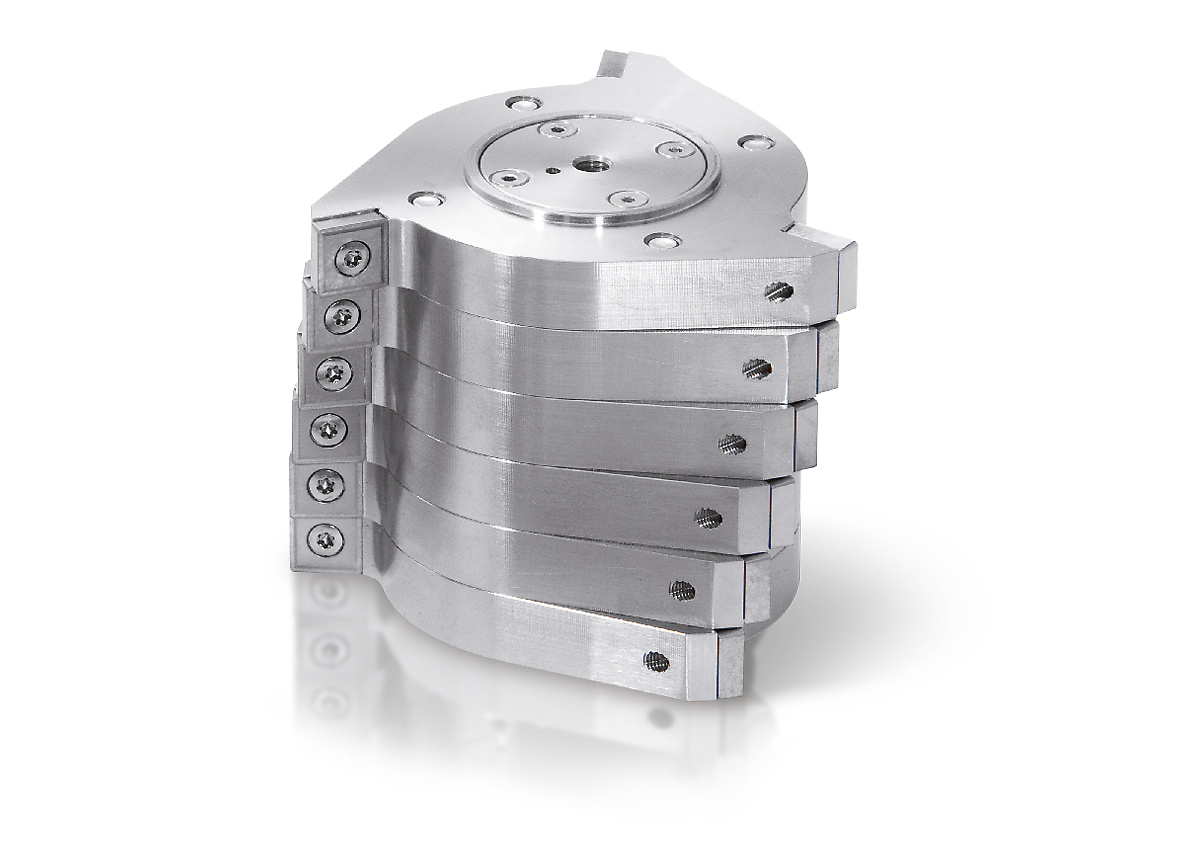

A fragmentação no moinho cote SM 300 é feita por forças de corte e cisalhamento. A amostra entra em contato com o rotor e é fragmentada entre as lâminas e as barras de corte fixas de ação dupla inseridas na carcaça. Na sequência, o material é picado pelo rotor de 6 discos, com suas placas de metal duro reversíveis em montagem espiralada. As facas do rotor de seção paralela realizam a fragmentação com uma potente ação de corte. Uma massa volante adicional no eixo do acionamento é responsável pelo extraordinário desempenho do SM 300. Graças à velocidade variável de 100 a 3.000 rpm, o SM 300 pode ser facilmente adaptado a diferentes requisitos de aplicação.
